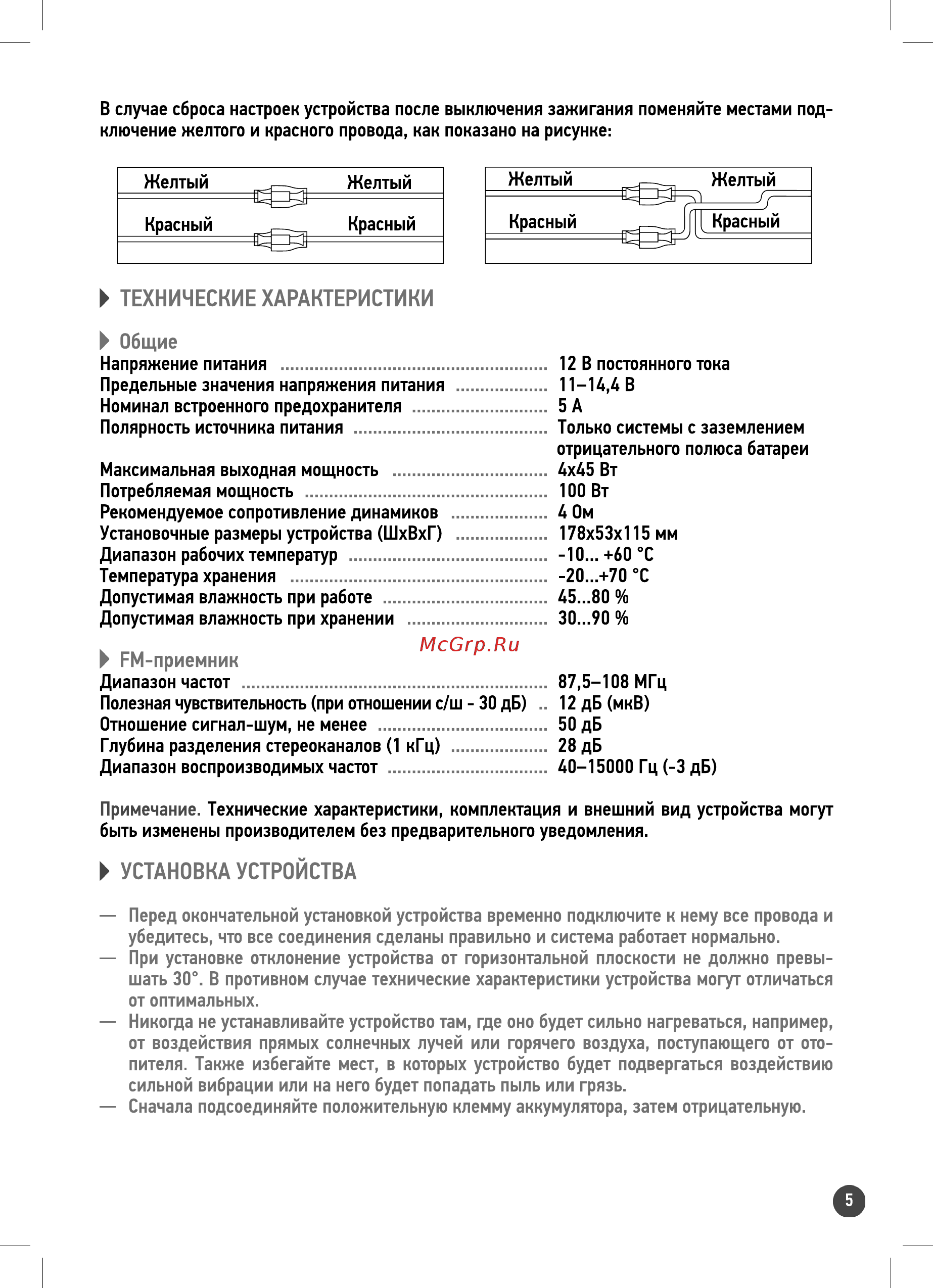

В случае сброса настроек устройства после выключения зажигания поменяйте местами под ключение желтого и красного провода как показано на рисунке Желтый Желтый Желтый Красный Красный Желтый Красный 1 Красный ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Общие Напряжение питания 12 В постоянного тока Предельные значения напряжения питания 11 14 4 В Номинал встроенного предохранителя 5А Полярность источника питания Только системы с заземлением отрицательного полюса батареи Максимальная выходная мощность 4x45 Вт Потребляемая мощность 100 Вт Рекомендуемое сопротивление динамиков 4 0м Установочные размеры устройства ШхВхГ 178x53x115 мм Диапазон рабочих температур 10 60 С Температура хранения 20 70 С Допустимая влажность при работе 45 80 Допустимая влажность при хранении 30 90 РМ приемник Диапазон частот 87 5 108 МГц Полезная чувствительность при отношении с ш 30 дБ 12 дБ мкВ Отношение сигнал шум не менее 50 дБ Глубина разделения стереоканалов 1 кГц 28 дБ Диапазон воспроизводимых частот 40 15000 Гц 3 дБ Примечание Технические характеристики комплектация и внешний быть изменены производителем без предварительного уведомления вид устройства могут УСТАНОВКА УСТРОЙСТВА Перед окончательной установкой устройства временно подключите к нему все провода и убедитесь что все соединения сделаны правильно и система работает нормально При установке отклонение устройства от горизонтальной плоскости не должно превы шать 30 В противном случае технические характеристики устройства могут отличаться от оптимальных Никогда не устанавливайте устройство там где оно будет сильно нагреваться например от воздействия прямых солнечных лучей или горячего воздуха поступающего от ото пителя Также избегайте мест в которых устройство будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь Сначала подсоединяйте положительную клемму аккумулятора затем отрицательную О
