ЕЖЕГОДНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ОЧИСТКА ИЛИ ЗАМЕНА ТРУБКИ
ГОРЕЛКИ
Убедитесь в том, что гриль выключен и
остыл
A) Убедитесь в том, что ручка управления
горелкой находится в положении ВЫКЛ ( ).
Проверьте, нажимая на ручку управления
горелки и поворачивая ее по часовой стрелке
до упора.
B) Отсоедините баллон.
C) Снимите крышку.
D) Снимите решетку для пищи.
Отсоедините трубку горелки
Для этого требуется: Торцевой/гаечный ключ на
3/8".

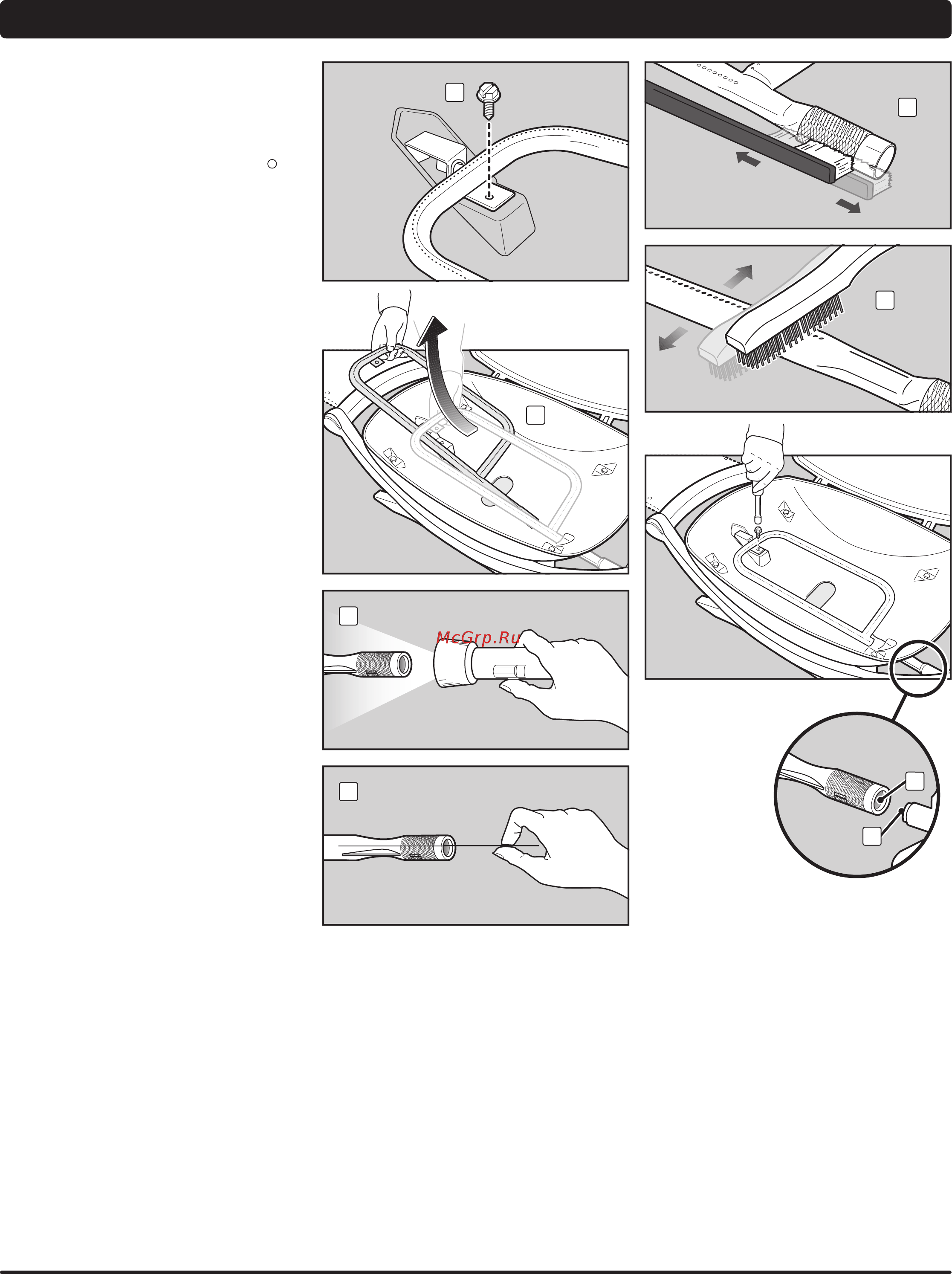

A) Удалите винт крепления трубки горелки к
отделению для приготовления пищи (1).
B) Аккуратно выдвиньте трубку горелки из
отделения для приготовления пищи (2).
Очистите трубку горелки
Для этого требуется: Фонарик, проволока (можно
воспользоваться распрямленной вешалкой для
одежды), подходящая щетка из нержавеющей
стали и мягкая щетка (зубная щетка).
A) Загляните внутрь трубки горелки,
воспользовавшись фонариком (3).
B) С помощью проволоки очистите трубку
горелки изнутри от мусора и посторонних
предметов (4).
C) Проверьте сетки по краям трубки горелки для
защиты от попадания пауков и насекомых и
очистите их мягкой щеткой (5).
m ВНИМАНИЕ! Не очищайте сетку
защиты от пауков/насекомых
твердыми или острыми
инструментами. Не смещайте сетку
защиты от пауков/насекомых, не
расширяйте ячейки сетки.
D) Для очистки трубки горелки снаружи
воспользуйтесь стальной щеткой. Это
необходимо для того, чтобы все каналы
(отверстия) горелки по всей длине трубки
были полностью открыты (6).
m ВНИМАНИЕ! При очистке не
расширяйте каналы горелки.
Переустановка трубки горелки
Для этого требуется: Торцевой/гаечный ключ на
3/8".
A) Аккуратно вставьте трубку горелки обратно
в отверстие с правой стороны отделения для
приготовления пищи, совместив отверстие в
трубке горелки с отверстием крана.
B) Верните на место винт крепления трубки
горелки к отделению для приготовления
пищи.
m ВНИМАНИЕ! Отверстие в трубке
горелки (7) должно быть
правильно расположено над
отверстием крана (8).
m ОСТОРОЖНО! Проводите
проверку на утечку газа каждый
раз при отсоединении и
подсоединении газовой арматуры.
C) Верните на место крышку.
D) Верните на место решетки для пищи.
