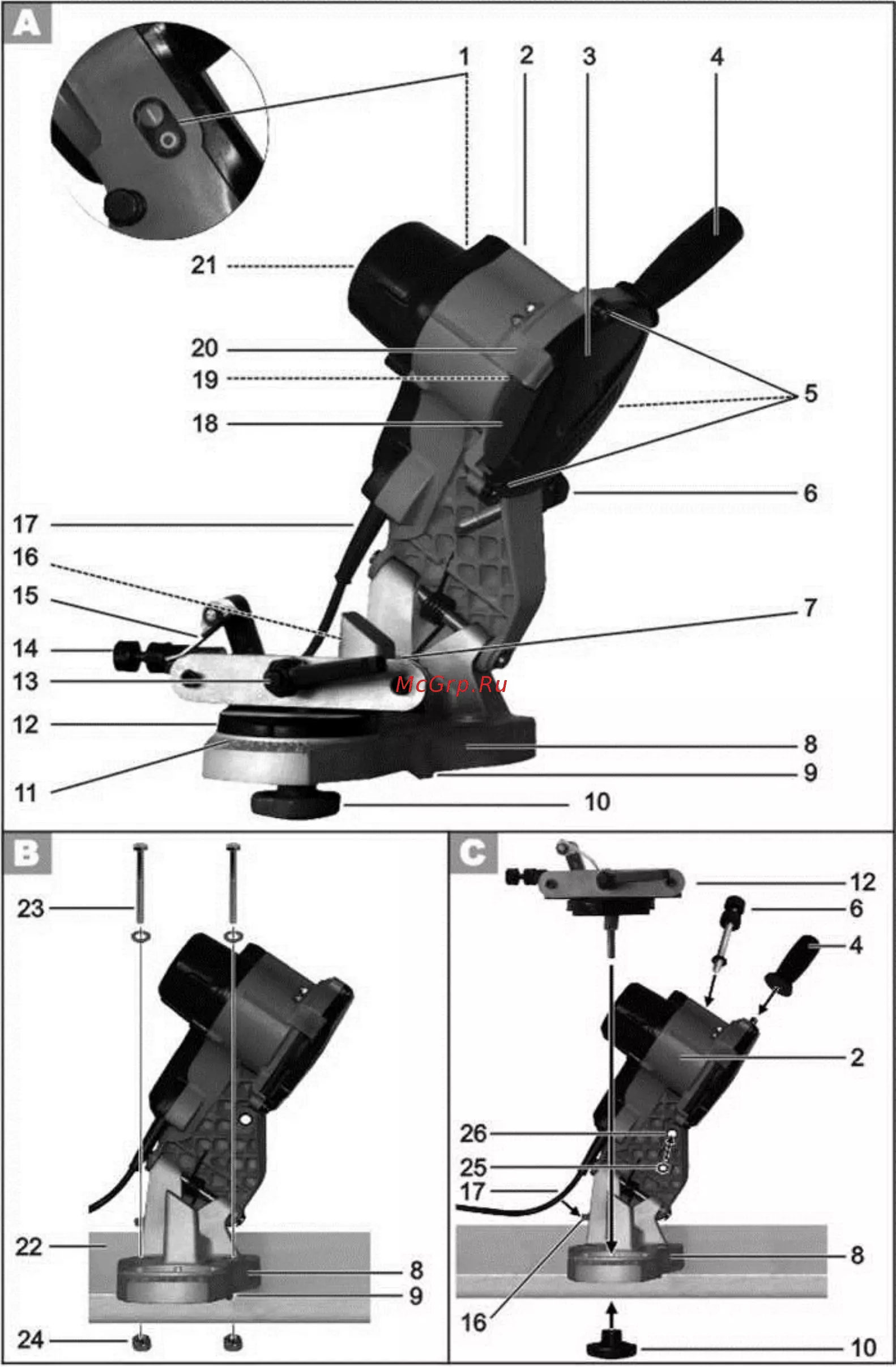

Функциональное описание Перед первым запуском устройства надежно закрепите его на столешнице Устройство приводится в действие электрическим двигателем Угол наклона легко регулируемый от 35 гр до 35 гр Рельс направления цепи имеет регулируемый упор Для заточки наклоните шлифовальную головку Оборудование оснащено защитным экраном для того чтобы защищагь пользователя Чтобы ознакомиться с функционированием работающих деталей изучите нижеприведенным диаграммы и описания 7 Описание органов управления 1 Выключатель Вкл Выкп 2 Шлифовальная головка 3 Кожух шлифовального круга 4 Рукоятка 5 Винты крепления для кожуха шлифовального круга 6 Регулировочный болт и регулировочная гайка для стопора глубины 7 Направляющий рельс 8 Основание 9 Отметки остановки 10 Винт крепления узла блокировки цепи 11 Шкала для угла наклона от 35 до 35 12 Блок крепления цепи и волчок заточной машины 13 Рычаг натяжения и зажима цепи 14 Регулировочный винт цепной подачи и регулировочная гайка 15 Стопор 16 Крюк кабеля не показан 17 Сетевой кабель 22 Столешница 23 2 винта для установки на столешнице 24 2 гайки для установки на столешнице 25 Установочная гайка для винта регулирования цепи 26 Канавка в шлифовальной головке 10
