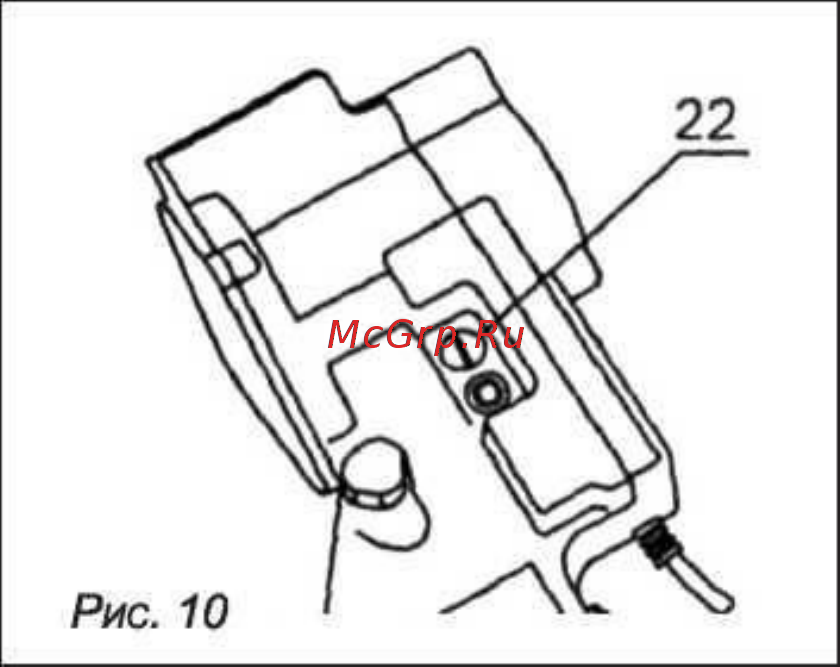

Перекиньте упор 1 рис 9 вправо и вращением винта 2 переместите его в положение при котором он упрётся в зуб с которого Вы хотите начать заточку поднимите корпус 10 Ручку 6 переведите в левое положение Вращением винта 2 по часовой стрелке переместите упор 1 вправо на толщину снимаемого слоя один оборот винта 2 соответствует перемещению упора 1 на 1 мм Зафиксируйте это положение затянув гайку 21 на винте Заточка режущего зуба Заточку цепи необходимо начинать с заточки режущих зубьев Затачивайте зубья равномерно вначале каждый второй зуб с одной сто роны потом каждый второй зуб с противоположной стороны Длина режущих зубьев должна быть одинаковая различная длинна не допуска ется и может привести к нежелательным последствиям Поднимите упор 1 рис 9 и уложите цепь 18 в направляющие 5 Опустите упор 1 в правую сторону Протяните цепь вправо до положения когда подлежащий заточке зуб минует упор Потяните цепь влево чтобы зуб упёрся в упор Зафиксируйте это положение цепи поворотом ручки 6 вправо Пометьте зуб мелом или карандашом Подключите шнур питания к сети и нажатием зелёной кнопки 22 рис 10 включите станок При заточке зубьев цепи плавно опускайте корпус 10 рис 8 до касания винтом 7 упорной площадки 19 рис 8 Заточка получается качественной если контакт между диском и зубом происходит постепенно и плавно Не задерживайтесь долго на обработке одного зуба Если Вы обнаружите небольшие неточности в настройке отсутствие касания заточным диском режущей кромки зуба чрезмерный слой стачивания неправильный угол заточки то прежде чем начать перенастройку выключите станок и отключите его от сети 17
