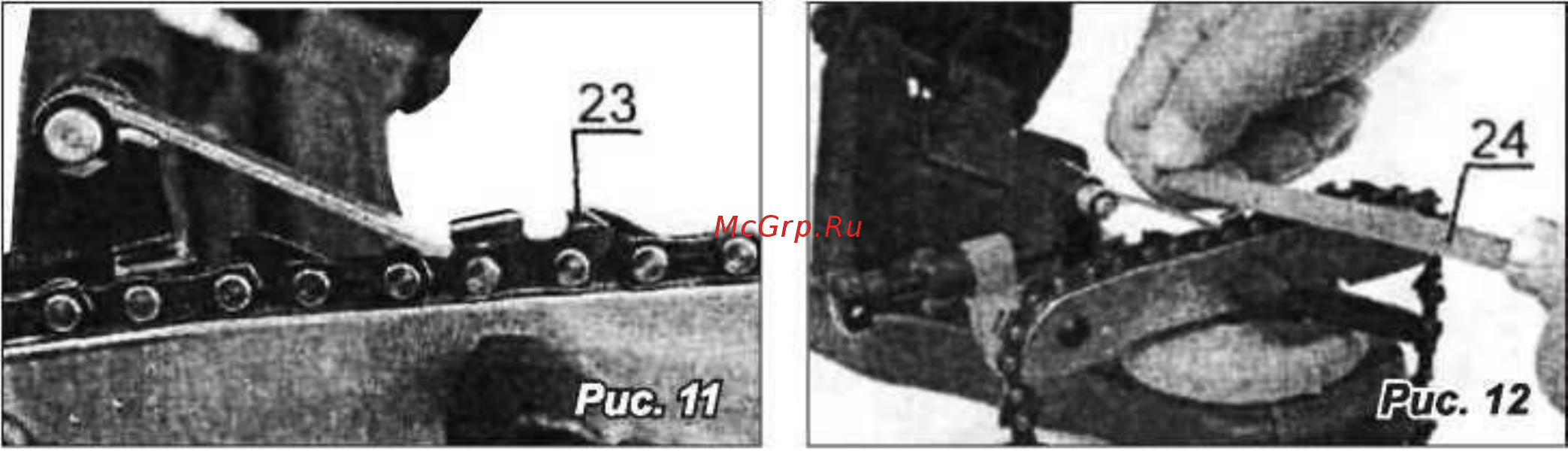

По завершении заточки одного зуба нажатием на красную кнопку выключите станок Поднимите корпус 10 рис 8 в верхнее положение Переведите ручку 6 влево и протяните цепь вправо пока следующий зуб с таким же направлением заточки пройдёт упор Направление заточки зубьев в цепи одинаково через один зуб Потяните цепь влево чтобы зуб упёрся в упор Зафиксируйте это положение цепи поворотом ручки 6 вправо Вновь включите станок и заточите этот зуб Выключите станок Аналогично заточите все зубья с этим направлением заточки Если цепь подвергается повторной заточке возникает необходимость стачивать ограничители глубины 23 рис 11 плоским напильником 24 рис 12 в комплект поставки не входит Обработайте напильником каждый ограничитель так чтобы он был ниже уровня режущего зуба на величину указанную в Таблице углов заточки пильных цепей см табл 1 Смена направления заточки После завершения заточки всех зубьев с одним направлением выключите станок нажатием красной кнопки и отключите ее от сети Отпустите гайку 4 Переустановите блок установки цепи на такой же угол по шкале угломера но в другом направлении Затяните гайку 4 Откиньте упор 1 влево чтобы он давал возможность перемещаться цепи вперёд назад Опустите корпус 10 и переместите цепь так чтобы заточной диск своей плоской поверхностью слегка касался режущей кромки зуба цепи с другим направлением заточки Зафиксируйте это положение цепи поворотом ручки 6 вправо Повторите все действия по настройке упора и толщины снимаемого слоя Заточите все зубья цепи с этим направлением согласно разделу Заточка
