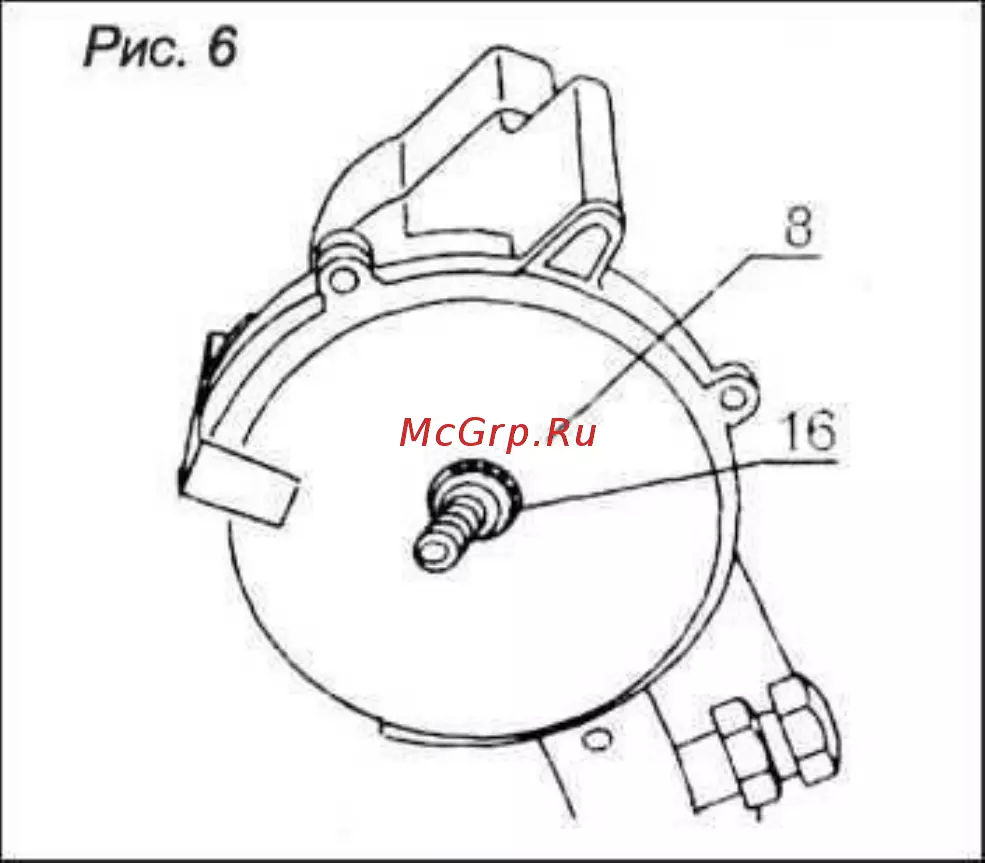

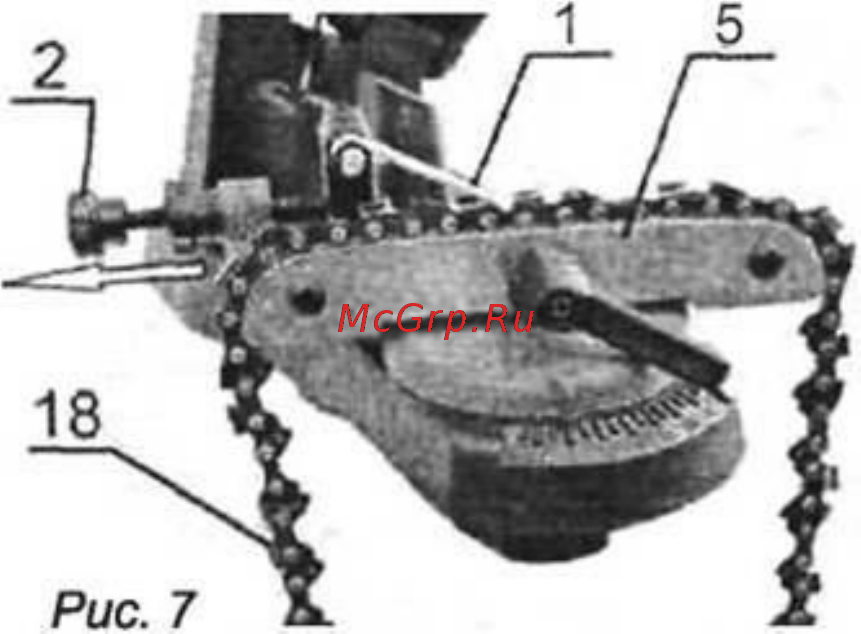

8 3 РАБОТА СО СТАНКОМ Наденьте подходящую одежду и убедитесь что вблизи рабочего места нет посторонних Перед работой необходимо проверить соответствие напряжения пита ющей сети паспортным данным станка Атак же произвести проверку целостности защитного кожуха и крепление абразивного диска Во время настройки станка отключайте его от сети Настройка блока установки цепи Перед заточкой очистите цепь от загрязнений Промойте ее невоспламеняющимся растворителем Не используйте бензин Просушите цепь Ослабьте гайку 4 рис 3 и установите стрелку блока установки цепи 13 рис 3 на нужное значение угла шкалы угломера Цепи имеют различные размеры и разные углы заточки Проверьте по документации производителя тип цепи и далее следуйте рекомендациям приведенным в таблице углов заточки см табл 1 После того как угол установлен затяните гайку 4 Поднимите упор 1 рис 7 и уложите цепь 18 в направляющие 5 Откиньте упор влево чтобы он давал возможность перемещаться цепи вперёдназад Опустите корпус 10 рис 8 и переместите цепь так чтобы заточной диск 8 попал в выемку зуба и уперся в нее Глубина заточки должна быть отрегулирована так чтобы затачивалась вся режущая кромка зуба 15
