Osnovo SW-10500/I [4/7] Разъемы и индикаторы

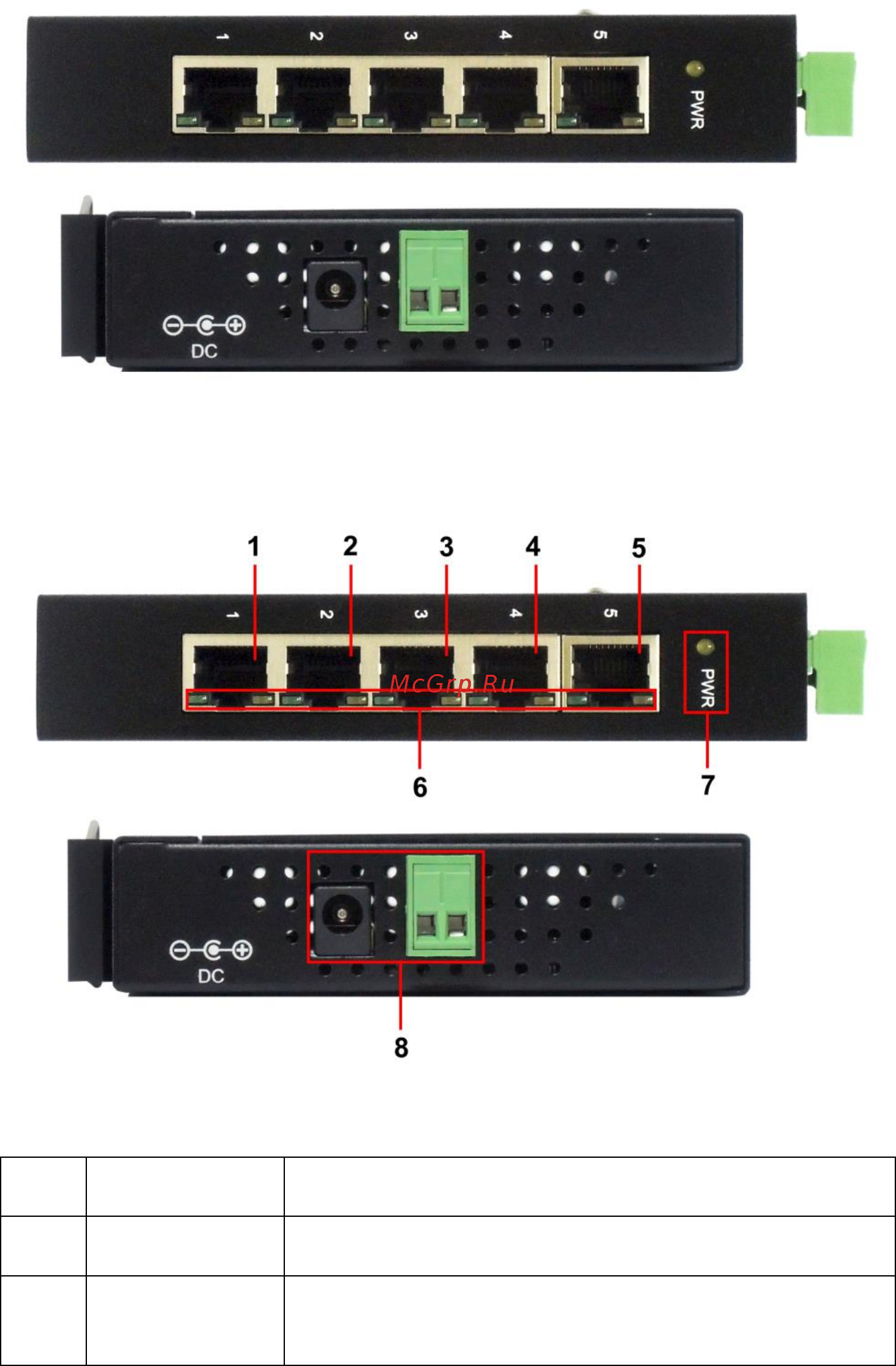

Рис.2 Коммутатор SW-10500/I, вид спереди/сбоку

Разъемы и индикаторы

Рис. 3 Коммутатор SW-10500/I, разъемы и индикаторы

Таб.1 Назначение разъемов и индикаторов коммутатора SW-10500/I

№

п/п

Обозначение

Назначение

1-5

1 2 3 4 5

Разъемы RJ-45 для подключения сетевых

устройств на скорости 10/100 Мбит/с

Индикаторы Ethernet на портах 1-5. Горит

зеленый индикатор – установлено соединение.

Не горит – обрыв в кабеле, неполадки
