Osnovo SW-10500/I [5/7] Подключение блока питания

подключаемого сетевого устройства.

Горит желтый индикатор – скорость соединения

100 Мбит/с. Не горит – скорость соединения 10

Мбит/с.

PWR

LED-индикатор подключения питания. Горит

желтым, если питание подключено.

Клеммная колодка/разъем 2.5 мм DC12V для

подключения источника питания DC 12-56V.

Схема подключения

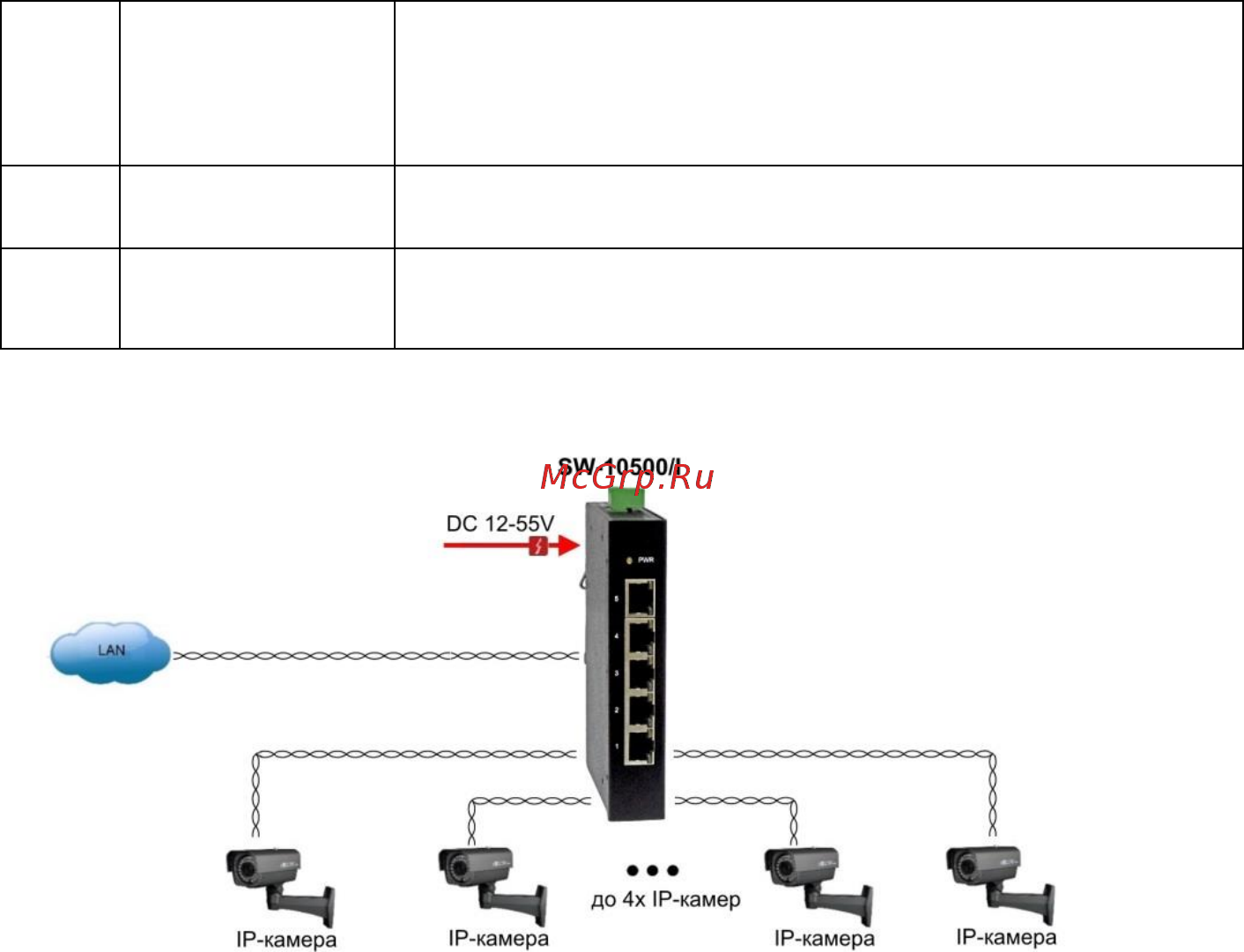

Рис.4 Типовая схема подключения коммутатора SW-10500/I

Подключение блока питания

Используя клеммную колодку питания из комплекта или штекер

DC12V подключите к коммутатору источник питания с учётом

полярности.

Проверка работоспособности системы

После подключения кабелей к разъёмам и подачи питания на

коммутатор SW-10500/I можно убедиться в работоспособности

коммутатора.

Подключите коммутатор кабелем витой пары между двумя ПК с

известными IP-адресами, располагающимися в одной подсети, например,

192.168.1.1 и 192.168.1.2.

На первом компьютере (192.168.1.2) запустите командную строку

(выполните команду cmd) и в появившемся окне введите команду:

ping 192.168.1.1
