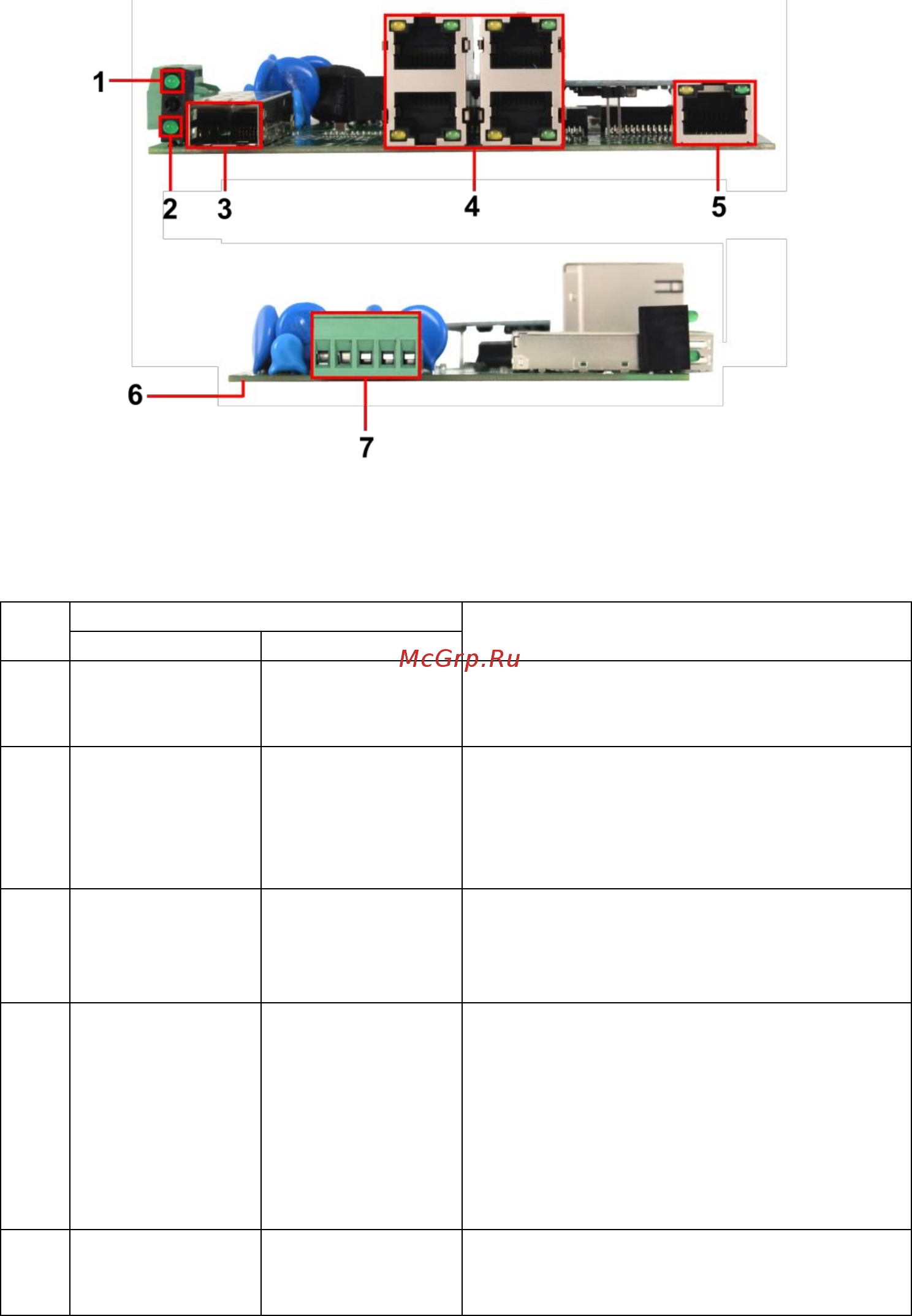

Рис. 3 Разъемы и индикаторы коммутатора SW-40501/IC-P

Таб.1 Назначение внешних элементов коммутаторов SW-40501/IC, SW-

40501/IC-P

№

п/п

Обозначение

Назначение

SW-40501/IC

SW-40501/IC-P

PWR

LED-индикатор подключения

питания. Горит зеленым, если

питание подключено.

FX1

LED-индикатор работы SFP-слота.

Горит зеленым – установлено

соединение

Мигает – осуществляется передача

по оптике

FX1

SFP-слот для подключения

коммутатора к оптической линии

связи на скорости 10/100 Мбит/с

используя SFP-модули

1 - 4

Разъемы RJ-45 для подключения

сетевых устройств на скорости

10/100 Мбит/с и запитывания их по

технологии РоЕ.

LED-индикаторы Ethernet (Link/ACT)

Горит желтым – соединение

установлено. Мигает зеленым –

идет передача данных.

Разъем RJ-45 для подключения

коммутатора к сети на скорости

10/100 Мбит/с (без РоЕ)
