Osnovo SW-40501/IC-P [7/9] Подключение блока питания и заземления

Подключение блока питания и заземления

1. Используя клеммную колодку питания из комплекта, подключите

к коммутатору кабели основного и резервного (если оно

предусмотрено) питания с учётом полярности.

2. Во избежание электромагнитных наводок заземлите корпус

коммутатора (воспользуйтесь винтовой клеммой для

заземления на корпусе/плате).

Проверка работоспособности системы

После подключения кабелей к разъёмам и подачи питания на

коммутатор SW-40501/IC (или SW-40501/IC-P) можно убедиться в

работоспособности коммутатора.

Подключите коммутатор между двумя ПК с известными IP-

адресами, располагающимися в одной подсети, например, 192.168.1.1 и

192.168.1.2.

На первом компьютере (192.168.1.2) запустите командную строку

(выполните команду cmd) и в появившемся окне введите команду:

ping 192.168.1.1

Если все подключено правильно, на экране монитора отобразится ответ

от второго компьютера (Рис.6). Это свидетельствует об исправности

коммутатора.

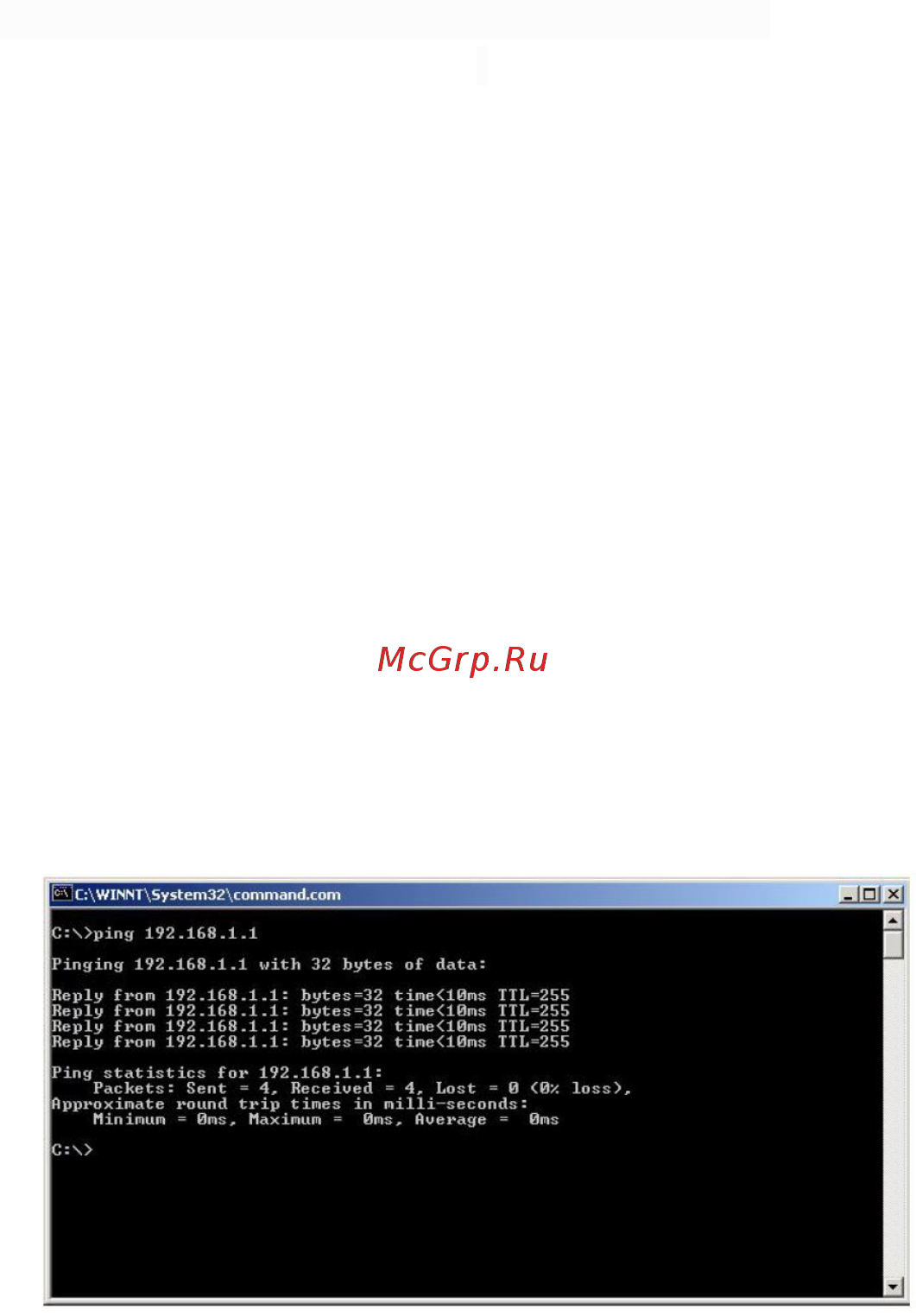

Рис.6 Данные, отображающиеся на экране монитора, после

использования команды Ping.

Если ответ ping не получен («Время запроса истекло»), то

следует проверить соединительный кабель и IP-адреса компьютеров.
