Osnovo SW-40501/IC-P [6/9] Схема подключения

Винтовая клемма для заземления

коммутатора. У модели SW-

40501/IC-P заземление

осуществляется от площадки для

винта на плате.

V1+ V1- FG-

V2+ V2

Клеммная колодка для подключения

первого и второго источника

питания 48-55V.

Схема подключения

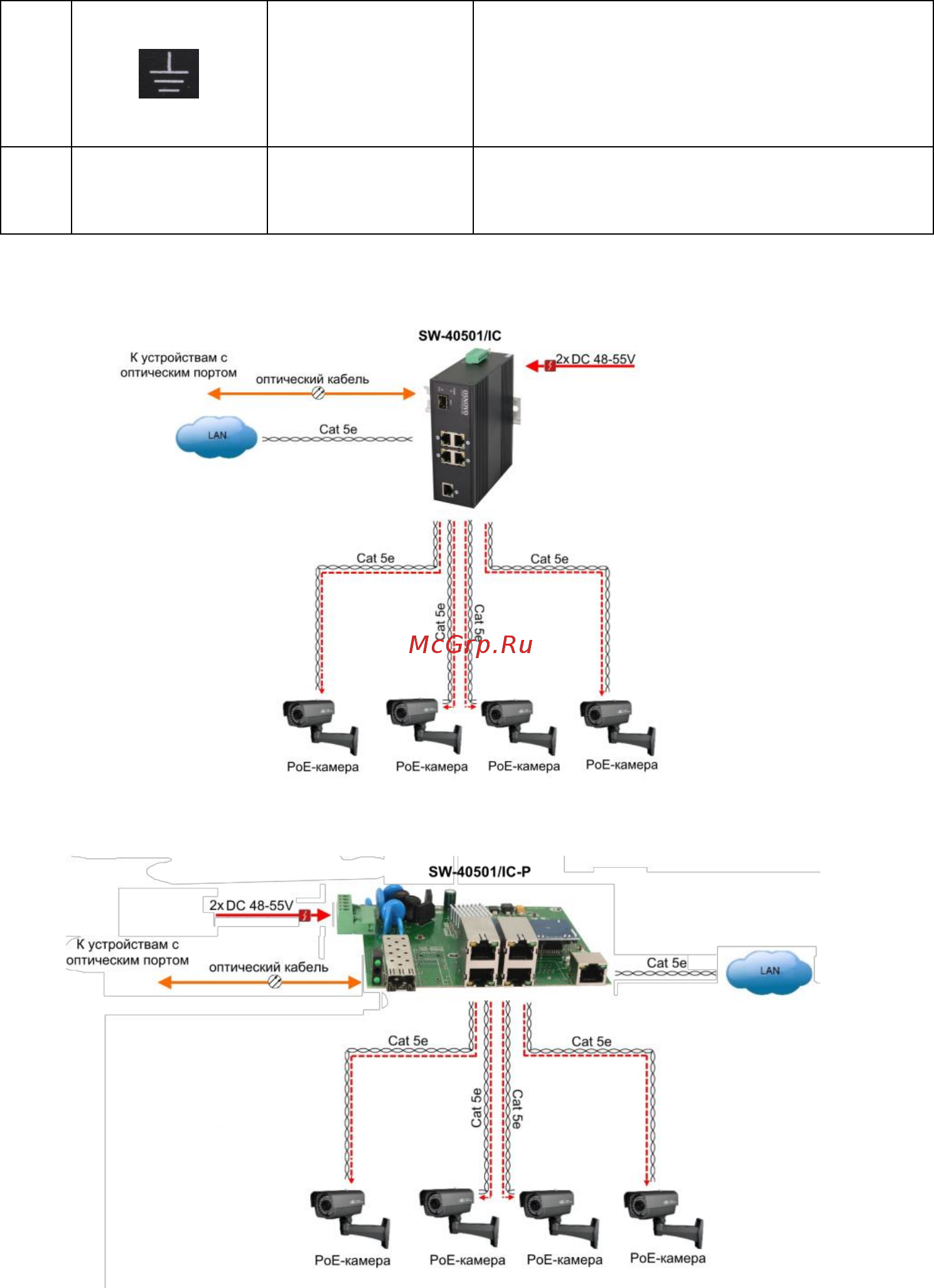

Рис.4 Типовая схема подключения коммутатора SW-40501/IC

Рис.5 Типовая схема подключения коммутатора SW-40501/IC-P
