Примечание*

Реальная скорость передачи данных ограничена стандартом IEEE

802.3u (100 BASE-TX), описывающим функционирование сетей.

Внешний вид

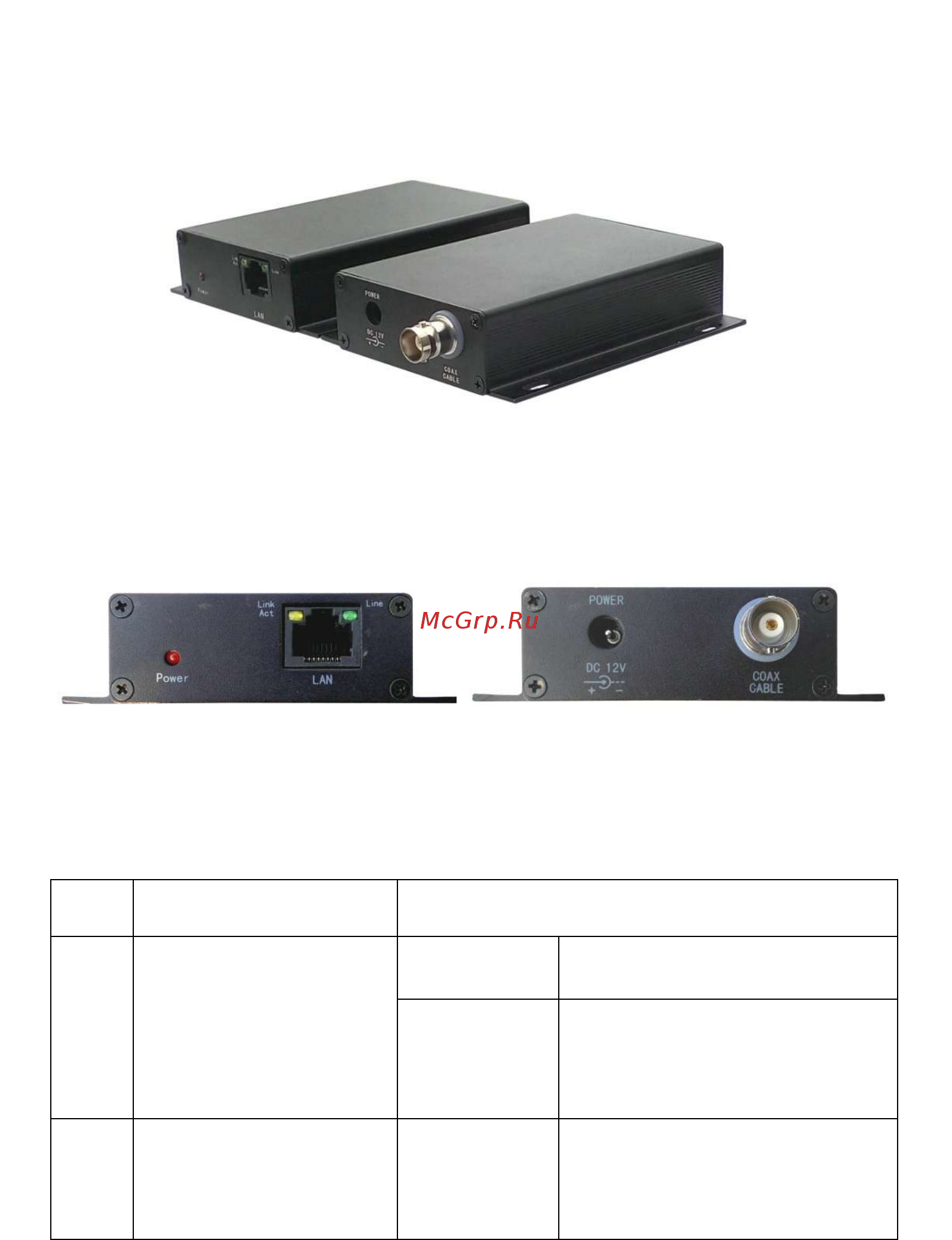

Рис. 1 Внешний вид TR-IP/1.

Разъёмы

Рис. 2 Разъёмы и индикаторы приёмопередатчика TR-IP/1.

Табл. 1 Описание разъёмов и индикаторов TR-IP/1.

№ Название Описание

1 Индикатор POWER

Горит

Наличие питания.

Не горит

Питание отсутствует или

устройство

неработоспособно.

2 Индикатор LINK Горит

Сетевое оборудование

подключено и успешно

функционирует.
