Osnovo TR-IP/1 [7/11] Количество

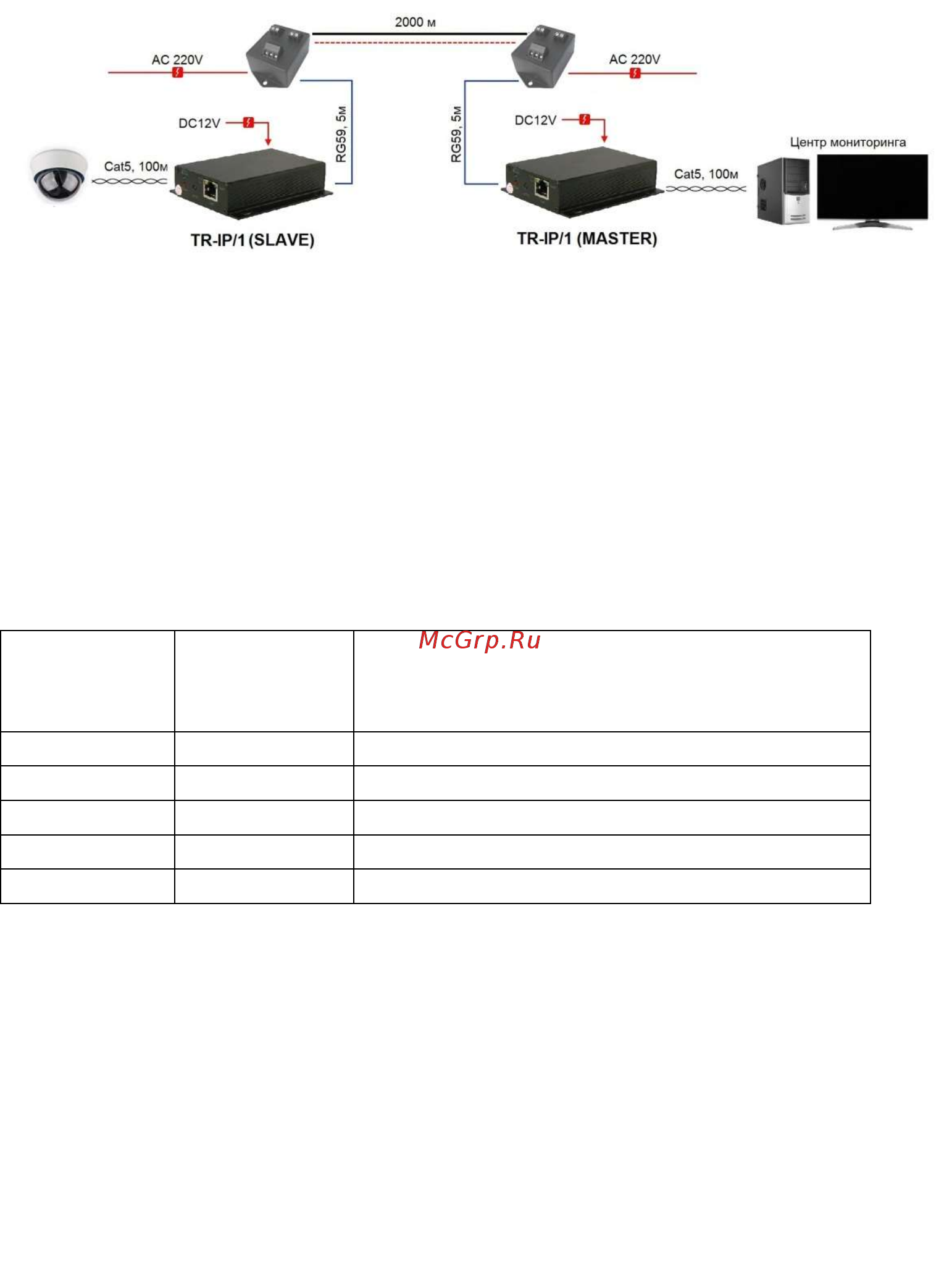

Рис. 7 Схема подключения TR-IP/1(MASTER) и TR-IP/1(SLAVE) для

передачи данных по силовым линиям питания AC 220V.

Этапы подключения

1. Подключите сетевое оборудование к разъёму RJ45

2. Соедините TR-IP/1(MASTER) с TR-IP/1(SLAVE) с помощью

коаксиального кабеля, телефонного кабеля или одной пары UTP

CAT5 (на конце кабеля должен быть установлен BNC-разъём).

3. Подключите блок питания к разъёму «Power».

Табл. 2 Скорость передачи данных по коаксиальному кабелю RG59.

Количество

TR-IP/1

(SLAVE)

Расстояние

(м)

Скорость передачи (Мбит/c)

1000

2000

1000

Примечание

Рекомендуется использовать коаксиальный кабель RG59 (RG6).

Изменение сетевых настроек

Устройства поставляются с уже заданными сетевыми настройками.

Ведущее устройство (устройство, которое может инициировать передачу

данных и определяет порядок доступа к сети) TR-IP/1 (Master) или

ведомое - TR-IP/1 (Slave).

При необходимости Вы можете изменить функциональное назначение

устройства.
