№ Название Описание

Не горит

Сетевое оборудование не

подключено.

3 Разъём LAN

Разъём RJ45 для подключения сетевого

оборудования.

4 Индикатор LINE

Горит

Оранжевым

Скорость

10МБит/сек(10BASE-T)

Горит

Зеленым

Скорость

100Мбит/сек(100BASE-T).

Разъём POWER (DC

12V)

Разъём для подключения блока питания

DC12V/1A.

Разъём BNC

(COAX CABLE)

Разъём подключения коаксиального,

телефонного кабеля или одной пары UTP

CAT5 c оконечным BNC-разъёмом.

Используется для соединения TR-

IP/1(MASTER) и TR-IP/1(SLAVE) между

собой.

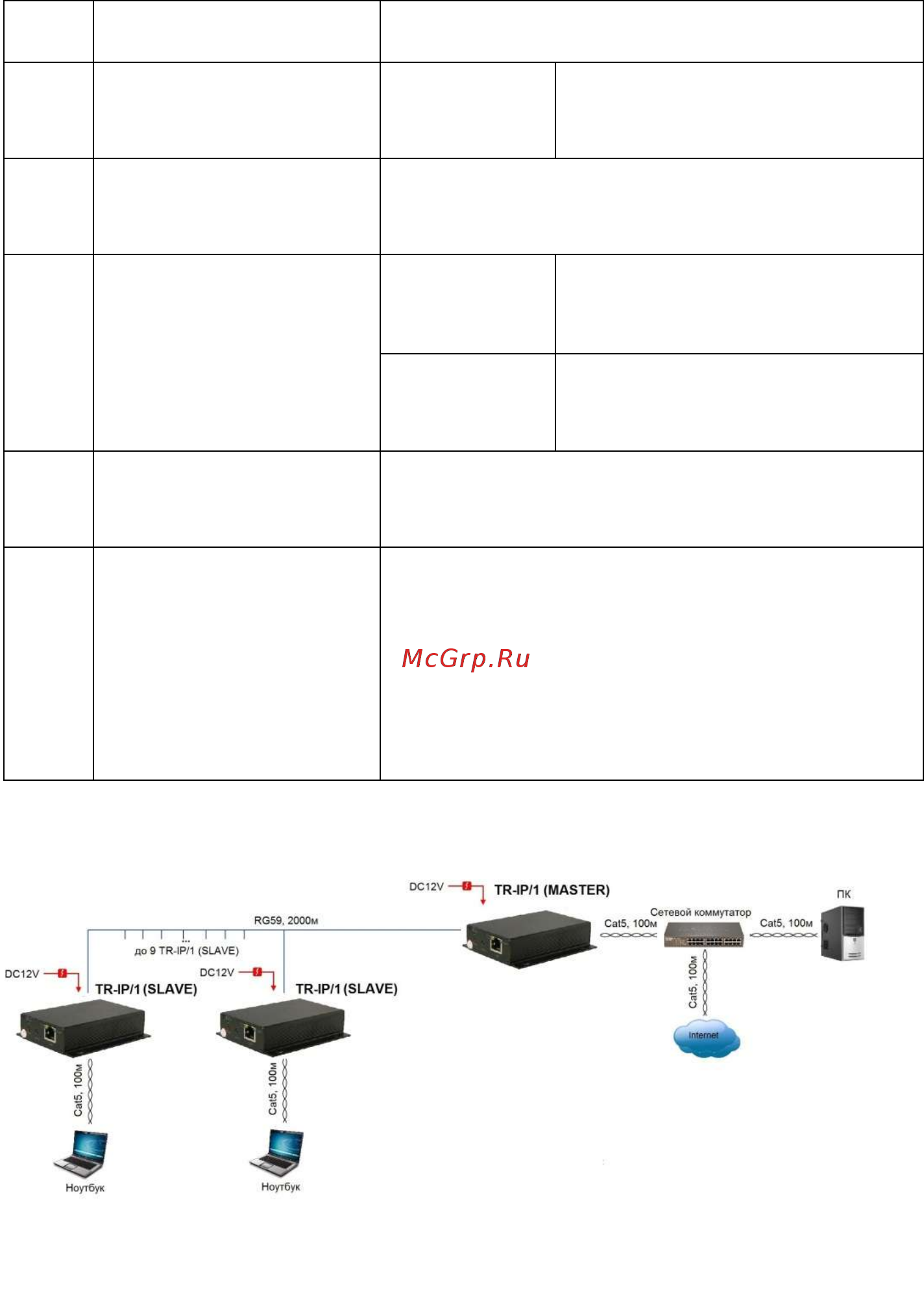

Схема подключения

Рис. 3 Схема подключения TR-IP/1(MASTER) и TR-IP/1(SLAVE) для

организации удаленного сегмента сети.
