Osnovo Midspan-1/303G [4/7] Разъемы и индикаторы

Разъемы и индикаторы

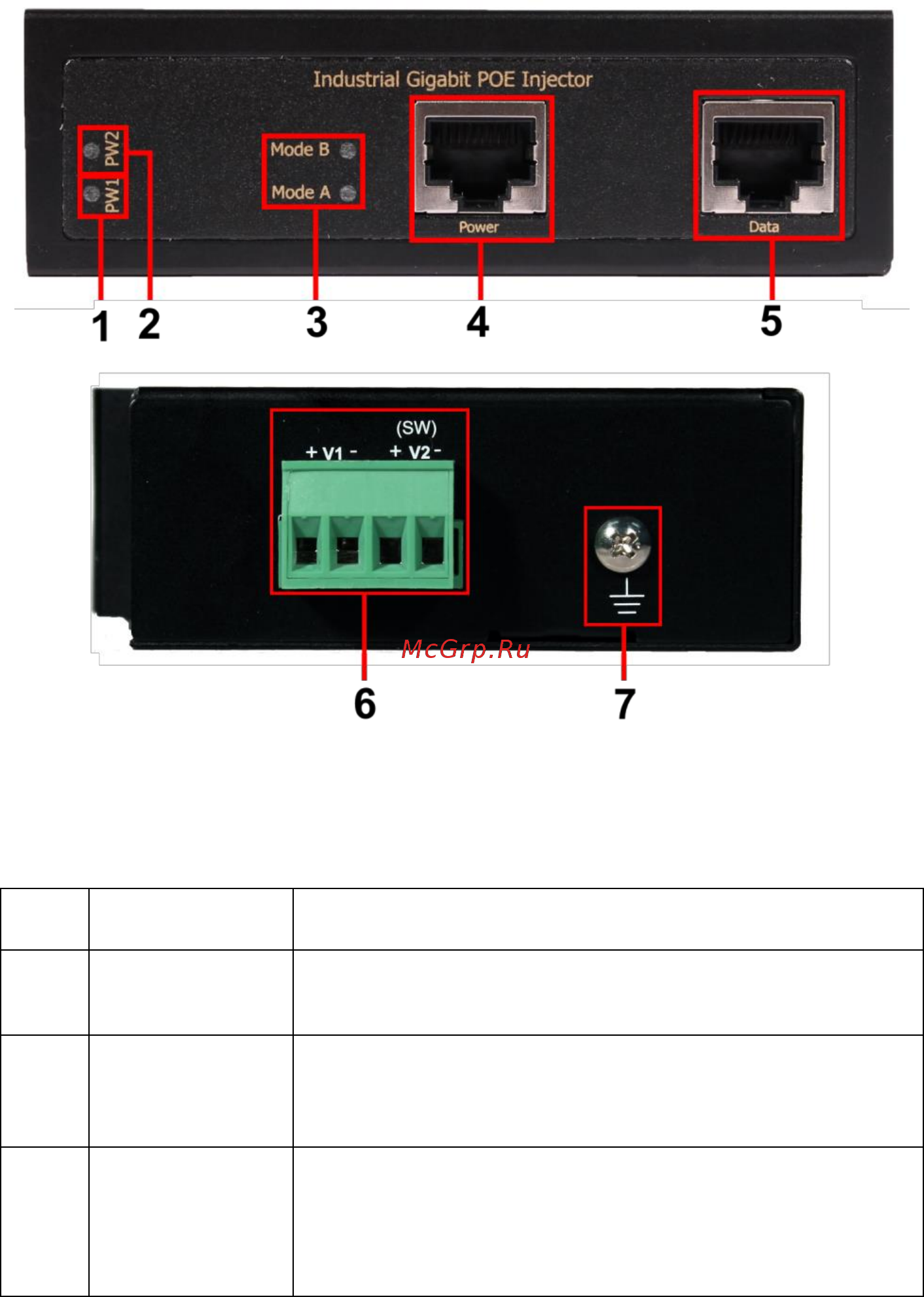

Рис. 3 Разъемы и индикаторы инжекторов

Midspan-1/303G, Midspan-1/303G(Booster)

Таб.1 Назначение разъемов и индикаторов инжекторов

Midspan-1/303G, Midspan-1/303G(Booster)

№

п/п

Обозначение

Назначение

PW 1

LED-индикатор подключения питания. Горит,

если питание подключено.

PW 2

LED-индикатор подключения источника

резервного питания. Горит, если источник

резервного питания подключен.

Mode B

Mode A

LED-индикатор используемого метода передачи

питания по РоЕ:

Mode B – используются контакты 4,5 (+) 7,8 (-)

Mode A – используются контакты 1,2 (+) 3,6 (-)
