Osnovo Midspan-1/303G [5/7] Подключение блока питания и заземления

Power

Разъем RJ-45 для подключения устройства с

РоЕ на скорости 10/100/1000 Мбит/с

Data

Разъем RJ-45 для подключения сетевого

устройства на скорости 10/100/1000 Мбит/с

+V1-

+V2-

Клеммная колодка для подключения основного

и резервного источника питания

Винтовая клемма для заземления инжектора

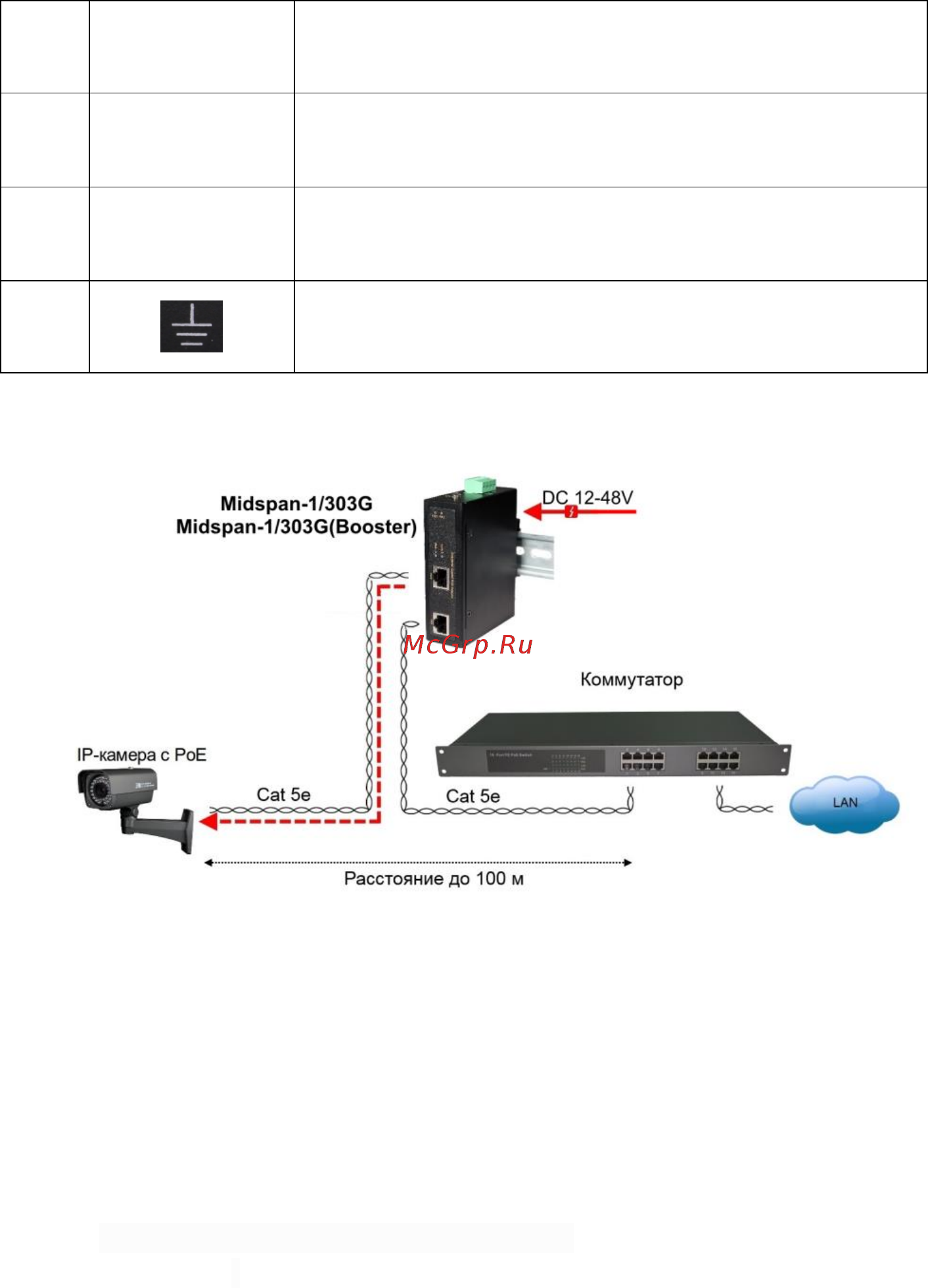

Схема подключения

Рис.4 Типовая схема подключения инжекторов

Midspan-1/303G, Midspan-1/303G(Booster)

Подключение блока питания и заземления

1. Используя клеммную колодку питания из комплекта, подключите

к инжектору кабели основного и резервного питания с учётом

полярности.

2. Во избежание электромагнитных наводок заземлите корпус

инжектора (воспользуйтесь винтовой клеммой для заземления

на корпусе).
