Osnovo Midspan-1/603AG [6/9] Схема подключения
![Osnovo Midspan-1/603AG [6/9] Схема подключения](/views2/1228703/page6/bg6.png)
Таб.3 Режим работы LED-индикаторов инжектора Midspan-1/603AG
№
п/п
Обозначение
Назначение
1
PW 1
Горит зеленым – основной источник питания
подключен.
Не горит – ошибка при подключении источника
питания.
2
PW 2
Горит зеленым – резервный источник питания
подключен.
Не горит – ошибка при подключении резервного
источника питания.
3
4 pair
Горит – используется режим РоЕ до 60 Вт.
Не горит – используется режим РоЕ до 30 Вт.
4
Mode B
Горит – подключено устройство РоЕ, питающееся
по методу А
5
Mode A
Горит – подключено устройство РоЕ, питающееся
по методу В
Схема подключения

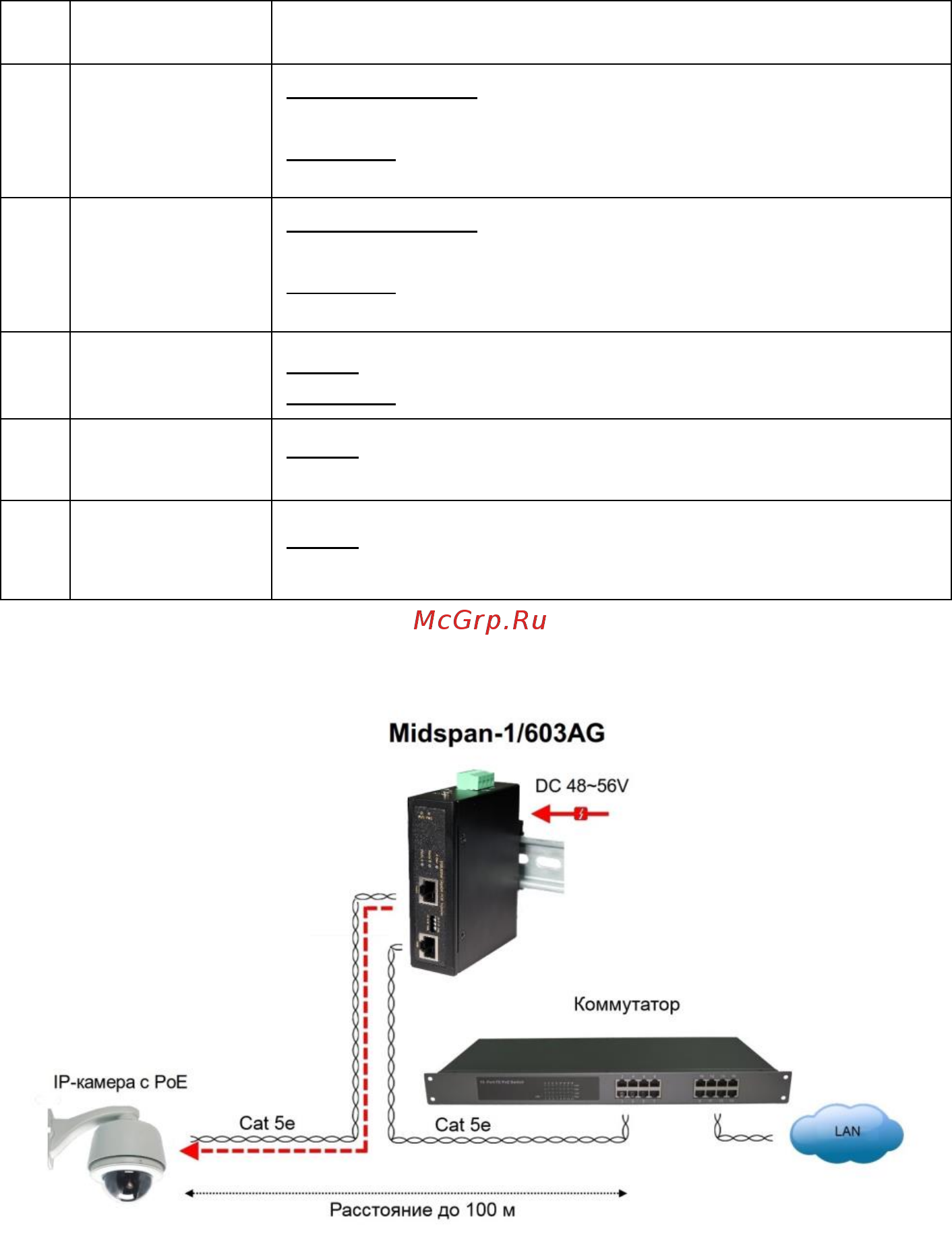

Рис.4 Типовая схема подключения инжектора Midspan-1/603AG
