Подключение блока питания и заземления

1. Используя клеммную колодку питания из комплекта, подключите

к инжектору кабели основного и резервного питания с учётом

полярности.

2. Во избежание электромагнитных наводок заземлите корпус

инжектора (воспользуйтесь винтовой клеммой для заземления

на корпусе).

Проверка работоспособности системы

После подключения кабелей к разъёмам и подачи питания на

инжектор Midspan-1/603AG можно убедиться в его работоспособности.

Соедините между собой порт инжектора DATA и порт сетевой

карты ПК с известным IP-адресом, а к порту POWER подключите сетевое

устройство с РоЕ, например IP-видеокамеру. На компьютере запустите

командную строку (выполните команду cmd) и в появившемся окне введите

команду:

ping 192.168.1.1

Где 192.168.1.1 – это адрес IP-видеокамеры. Если все подключено

правильно, на экране монитора отобразится ответ от IP-видеокамеры. Это

свидетельствует об исправности инжектора.

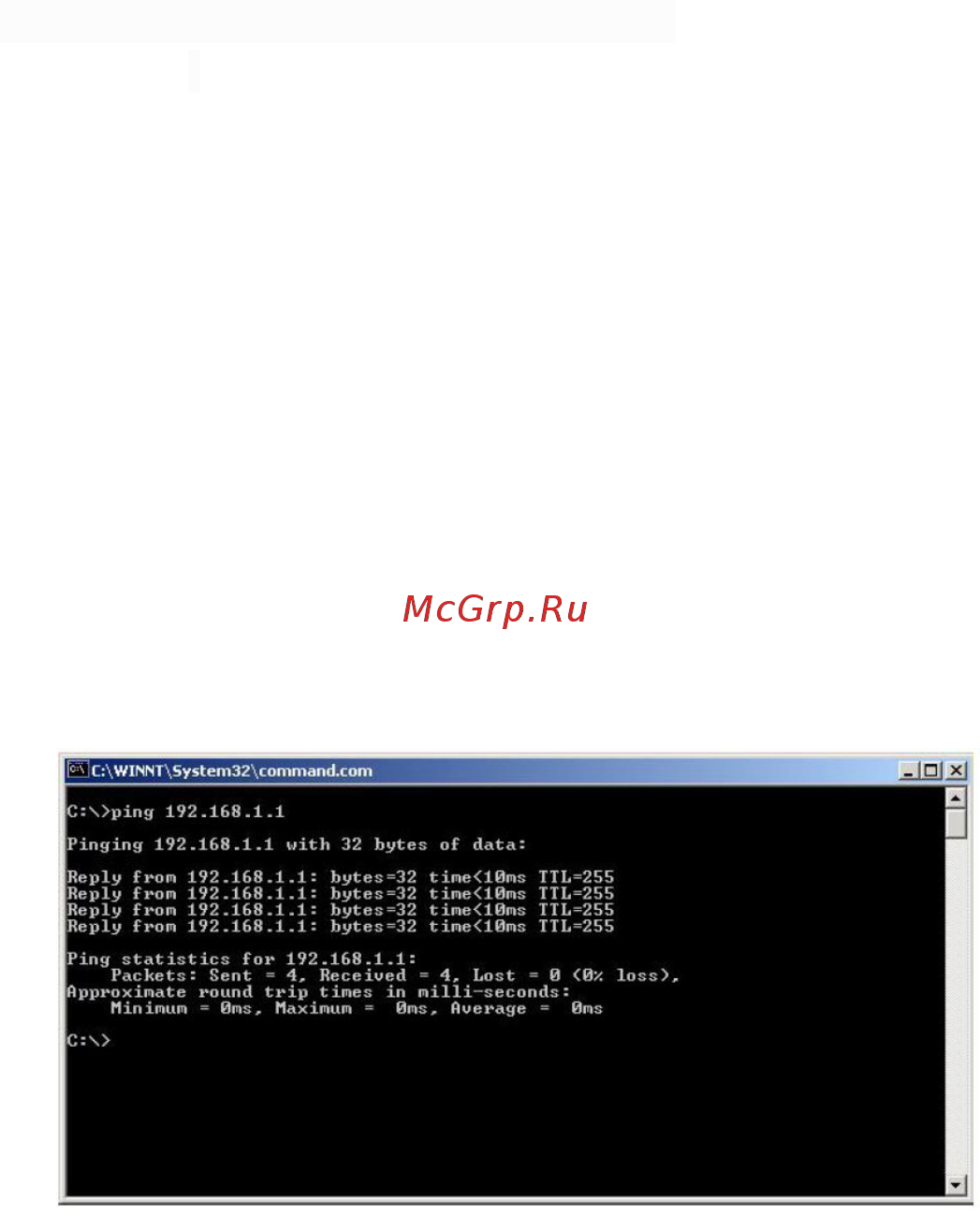

Рис.5 Данные, отображающиеся на экране монитора, после

использования команды Ping.

Если ответ ping не получен («Время запроса истекло»), то

следует проверить соединительные кабели и IP-адрес сетевой

видеокамеры с РоЕ.

Если не все пакеты были приняты, это может cвидетельствовать:

- о низком качестве кабеля;

- о неисправности инжектора;

- о помехах в линии.
