De Dietrich blc 500 [19/36] Гидравлическое подключение
![De Dietrich blc 500 [19/36] Гидравлическое подключение](/views2/1228711/page19/bg13.png)

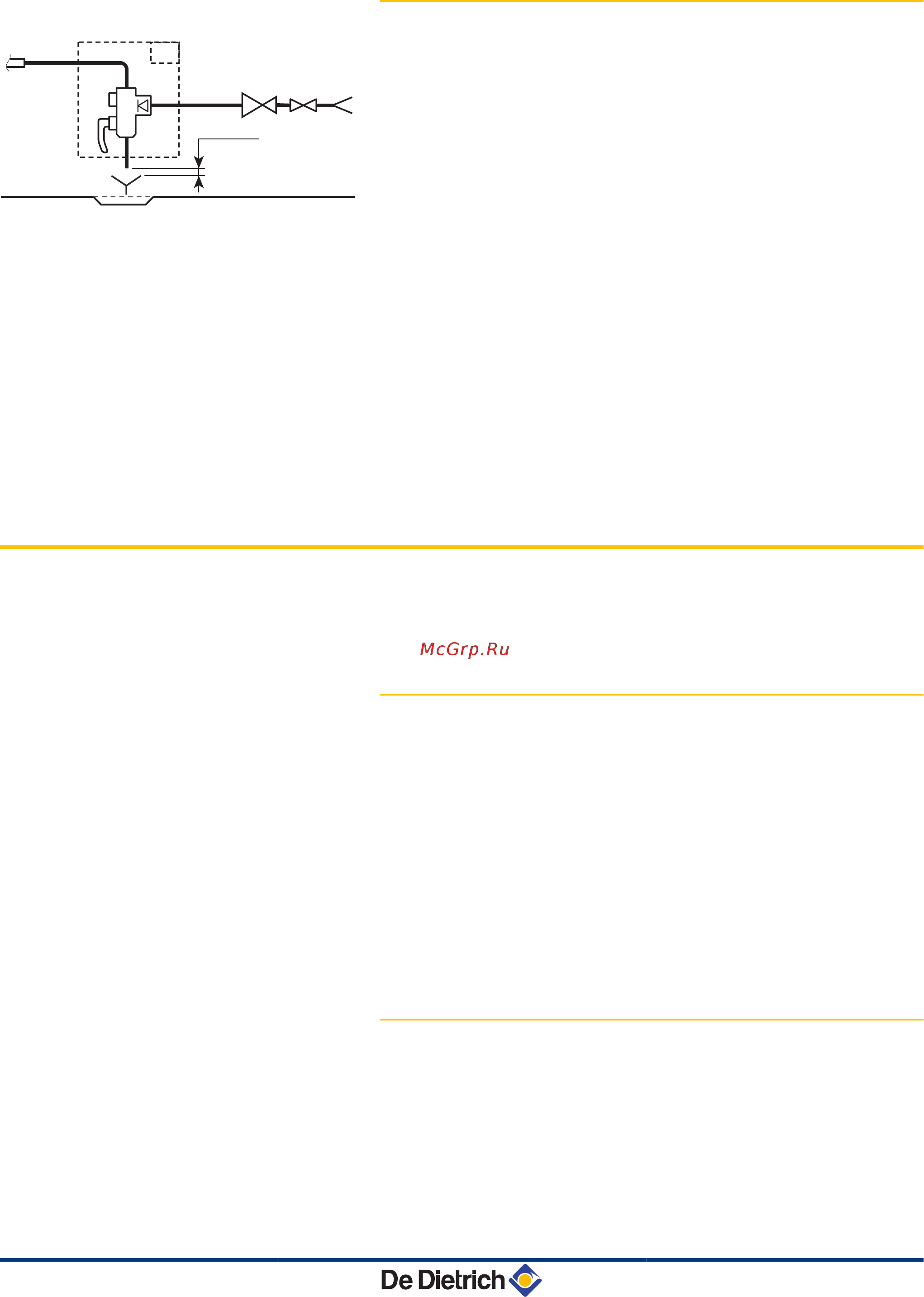

4.7.5. Группа безопасности (Только для
Франции)
9
Отсечной вентиль
28
Вход холодной санитарно-технической воды
29
Редуктор давления
30
Группа безопасности
54
Окончание отводящего трубопровода должно быть
свободным и видимым на 2-4 см выше сливной
воронки
a
Ввод холодной воды со встроенным обратным
клапаном
b
Подсоединение к входу холодной воды
водонагревателя горячей санитарно-технической
воды
c
Запорный кран
d
Предохранительный клапан 7 бар
e
Отверстие для слива
4.8 Гидравлическое подключение
4.8.1. Гидравлическое подключение
первичного контура (контур
теплообменника)
¼ См. схему : "Гидравлическая схема установки", Страница
15.
Для гидравлического подключения водонагревателей от 150 л до
300 л и котла (справа или слева) мы предлагаем в качестве
дополнительного оборудования наборы для гидравлического
подключения.
Для подключения с этими наборами руководствоваться
инструкциями, поставляемыми с ними.
4.8.2. Подключение водонагревателя к
контуру санитарно-технической воды
(вторичный контур)
При подключении необходимо соблюдать соответствующие
нормы и местные директивы. Изолировать трубопроводы для
максимального уменьшения тепловых потерь.
C000711-F
a
b
c
d
(54)
2 cm
e
289
30
29
BLC 150...500
4. Установка
03/05/2012 - 300027311-001-01
18
