De Dietrich blc 500 [31/36] Водонагреватели горячей санитарно технической воды
![De Dietrich blc 500 [31/36] Водонагреватели горячей санитарно технической воды](/views2/1228711/page31/bg1f.png)

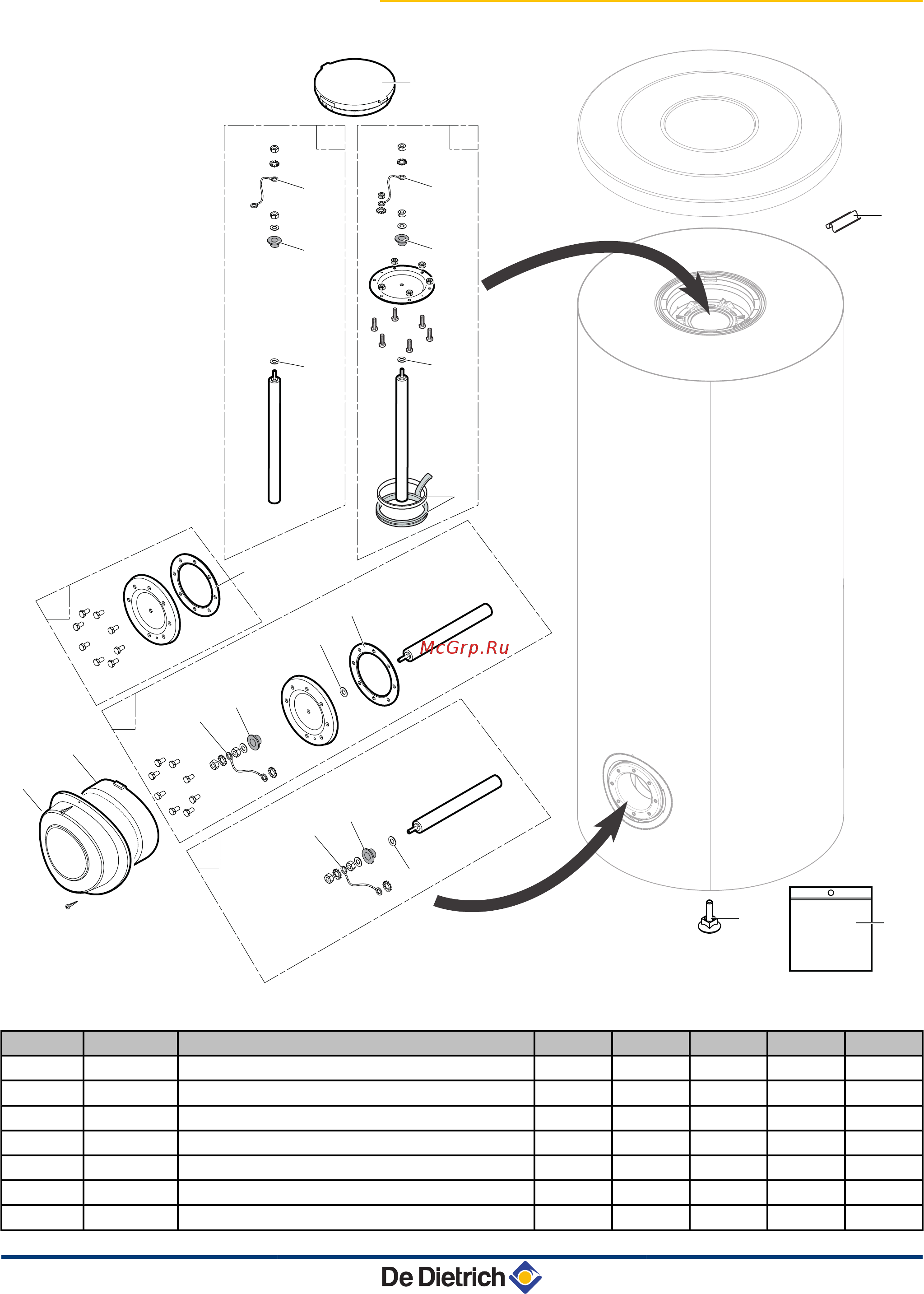

7.2.1. Водонагреватели горячей санитарно-
технической воды
L000578-A
1
11
4
7
3
15
6
5
16
14
4
5
6
13
4
5
6
12
10
11
4
6
5
2
8
9
Позиции Артикул Обозначение BLC 150 BLC 200 BLC 300 BLC 400 BLC 500
1
97860646 Регулируемая ножка M10 x 35 x x x x x
2
95365613 Разделитель погружной гильзы x x x x x
3
200021501 Набор винтов для заглушки для чистки x x x x x
4
95014035 Прокладка диам. 35 x 8.5 x 2 x x x x x
5
94974527 Нейлоновая прокладка x x x x x
6
89604901 Провод массы анода x x x x x
7
300026994 Изоляция заглушки x x x x x
BLC 150...500 7. Запасные части
03/05/2012 - 300027311-001-01
30
