5.4 Установите в скобы опоры поз.26 в сборе нижнюю часть фиксатора поз.25 согласно

схеме сборки, установить на нижнюю часть фиксатора пружину поз.23,вставить в нижнее

отверстие шплинт поз.24.Концы шплинта развести. Вставить в скобы на раме поз.30 верхнюю

часть фиксатора поз.22,совместить отверстия в верхней и нижней части фиксатора ,вставить в

совмещенное отверстие болт М6х30,установить шайбы ,завернуть гайку .Крепеж и пружину

устанавливать из пакета В.

5.5 Установите на ось основания в сборе опору поз.46. Установить основание поз. 31+13

на раму в сборе с колесами .Данную операцию удобнее выполнять в вдвоем. С

противоположной сторона от фиксатора корпус, собранный на основании вставить внутрь рамы

поз.30,совместить отверстия, вставить болт М8х70. о Установить шайбы. завернуть гайку.

Вставить стопорное кольцо φ42.С другой стороны установить на траверсу прижимную крышку

поз.20,совместить отверстия в крышке и раме вставить в совмещенные отверстия два болта

М8х20,установить шайбы завернуть гайки.. Крепеж и кольцо устанавливать из пакета D.

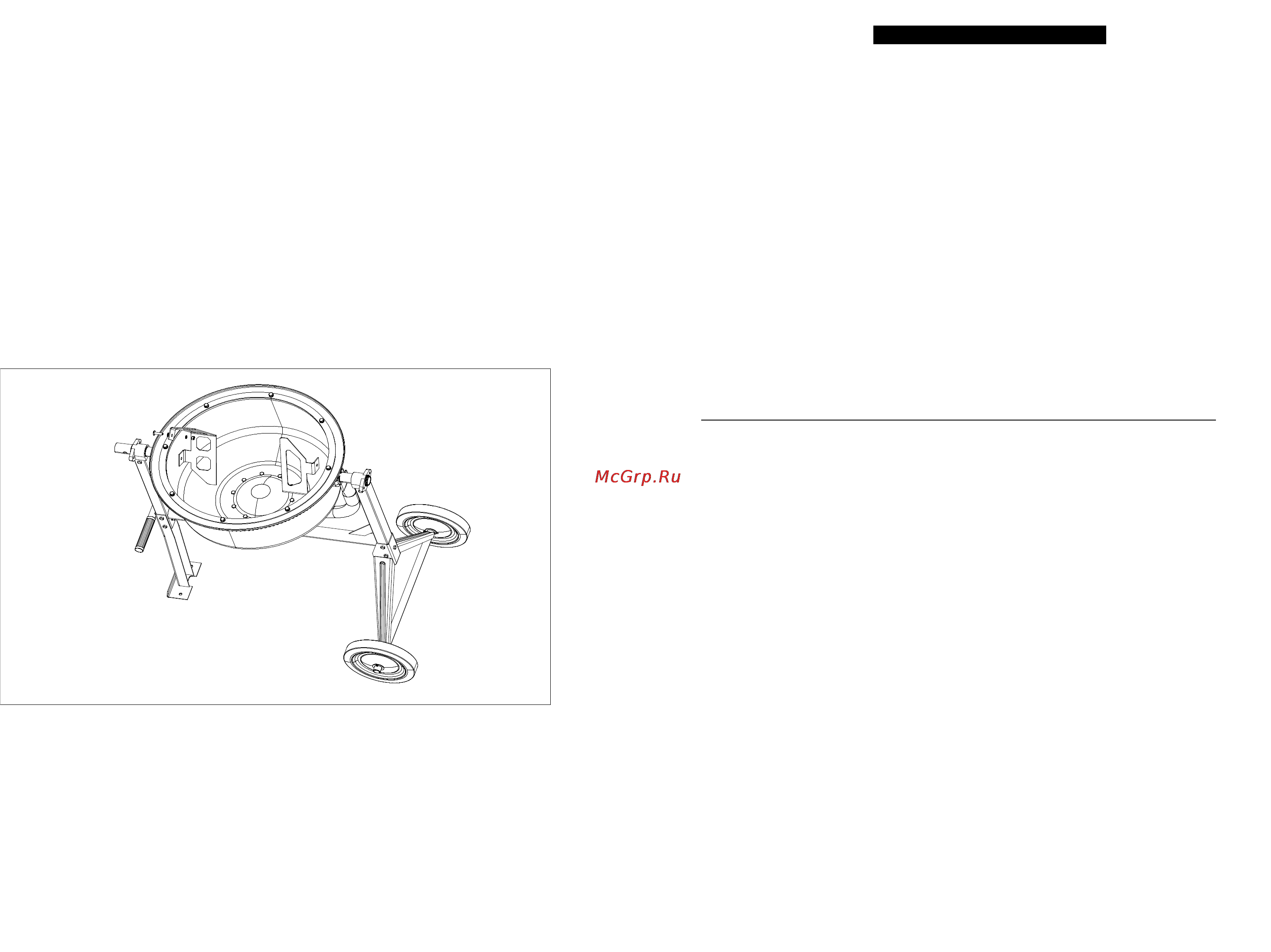

5.6 Установите лопасть внутрь дна барабана, совместив отверстие для крепления

лопастей. Между поверхностью дна и лопастью установите кожаную прокладку. С наружи дна

вставьте болт M10x20. На поверхность резьбы болта одеваем шайбы, и заворачиваем гайки.

Повторить переход для второй лопасти .Расположение установки лопастей показано на рис..5

Крепеж использовать из пакета Е.

Р и с . 5 Р и с . 5

14 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок работы бетоносмесителя при односменной работе и

соблюдении правил эксплуатации, изложенных в настоящем паспорте, 12 месяцев со

дня продажи, но не более 18 месяцев со дня отгрузки заводом – изготовителем.

Смеситель снимается с гарантийного обслуживания в случаях:

 -несоблюдения потребителем правил монтажа, ухода и

обслуживания в процессе эксплуатации;

 -небрежного хранения и транспортировки.

 -механических повреждений и повреждений, вызванных

неблагоприятными атмосферными и другими внешним

воздействиями, такими как дождь, снег, стихийные бедствия и

воздействия агрессивной среды, попадания внутрь посторонних

предметов.

 -использования запасных частей не рекомендованных

производителем.

 -самостоятельного внесения конструктивных изменений.

попытках самостоятельного ремонта.

По вопросам гарантийного и послегарантийного ремонта обращаться:

1 ОАО «Лебедянский завод строительно-отделочных машин»

тел: (47466) 31-2-79,5-23-91

2 ООО ТД «Строймаш» Московская обл. ,г.Щелково ул.Рабочая,2

Тел.(495) 660-16-32

3 ООО «ТД Строймаш -Сибирь» 650051 г.Кемерово пр.Кузнецкий,244

Тел.(3842) 37-72-06
