11 СВЕДЕНИЯ О КОНСЕРВАЦИИ, ХРАНЕНИИ И ТРАНСПОРТИРОВАНИИ
Прекращая работу на длительный период смеситель необходимо законсервировать:
очистить от бетона и загрязнения;
старательно очистить полость барабана;
устранить неисправности;
заменить поврежденные крепежные части;
подкрасить места с поврежденным лакокрасочным покрытием.
Смеситель следует хранить в закрытом помещении или под навесом исключая
механические повреждения. Смеситель транспортируется любым видом транспорта в
разобранном виде в заводской упаковке или собранном виде.
12 ТРЕБОВАНИЯ ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ ЕБ
12.1 Бетоносмеситель не оказывает вредное воздействие на окружающую среду и
человека.
12.2 При утилизации бетоносмесителя электрические приборы не удаляются в
бытовой мусор. Устройства, принадлежности и упаковку направлять на утилизацию в
соответствии с требованиями охраны окружающей среды.
13 СВЕДЕНИЯ О ПРИЕМКЕ
Бетоносмеситель гравитационный
EW 8160. EW 9180.
Заводской номер …………………….
Соответствует требованиям технической документации и признан годным для
эксплуатации.
Дата выпуска ________________
Штамп ОТК
х 1 0
х 2
M 8 х 1 6
M 1 0 х 2 0
F

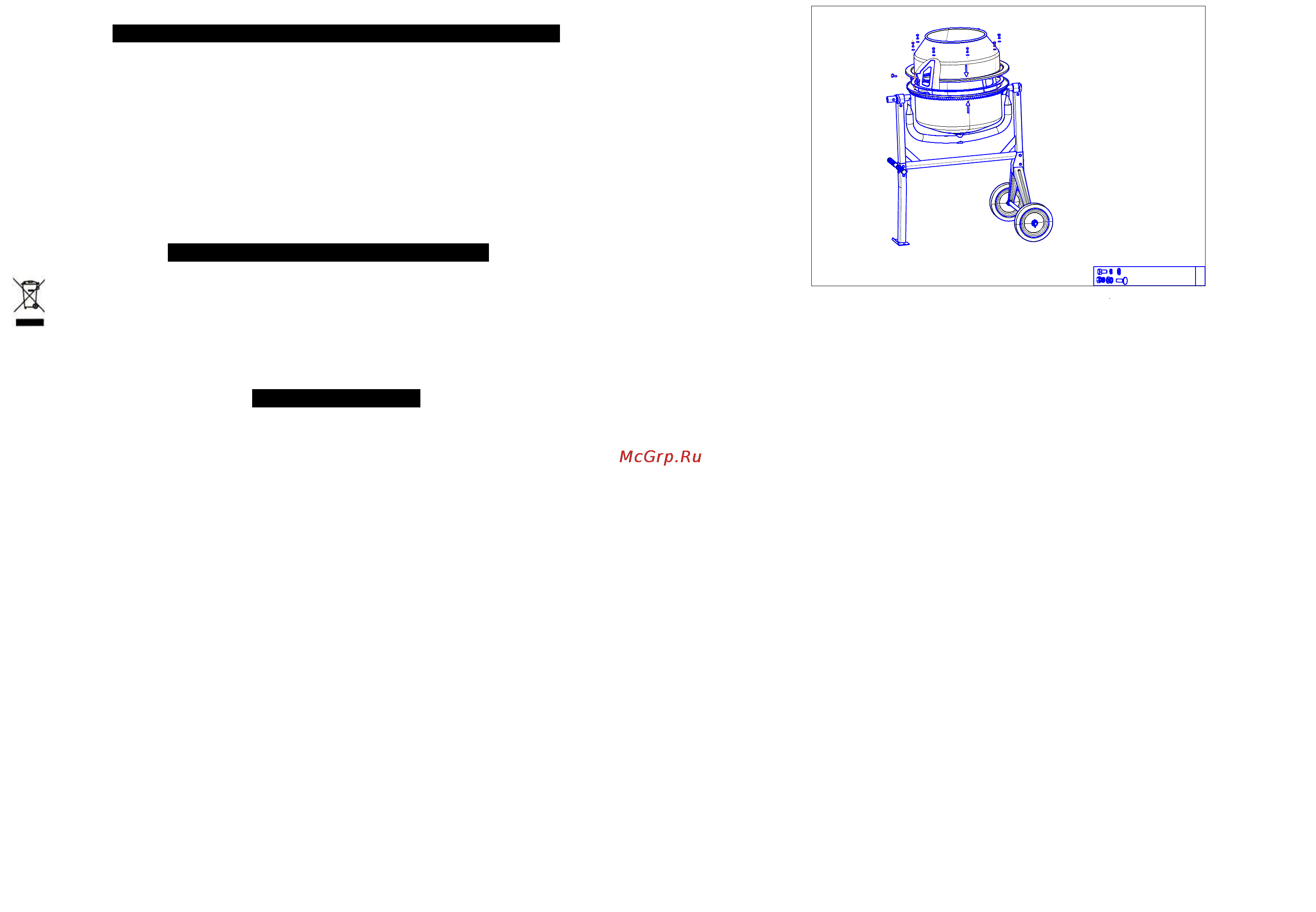

Р и с . 6
5.7 Установите на дно основания поз.31+13 резиновую прокладку поз.12, совмещая
отверстия в прокладке и дне. Установите воронку поз.3 на дно с установленной на нем
прокладкой поз.12. Сориентируйте дно и воронку по табличкам со стрелками. Крепежные
отверстия воронки, дна и резьбовые отверстия зубчатого венца должны совпадать, а что
отверстия в воронке, предназначенные для крепления лопастей расположены в строгом
соответствии с расположением лопасти. Закрутите десять болтов M8x16, скрепив между
собой детали: воронку, дно и зубчатый венец. Закрепите в верхней части воронки
барабана лопасти для смешивания, с помощью 2-х болтов M10x20, кожаной прокладки
шайб плоских, шайб пружинных и гаек.
Кожаная прокладка должна размещаться с внутренней части барабана между лопастью и
стенкой барабана. Проверьте затяжку всех крепежных элементов.
5.8 Установите маховик поз.21 со стороны противоположной расположению
колес, совместите крепежные отверстия и закрепить с помощью двух болтов
М8х20, шайб и гаек.
При установке маховика необходимо нажать на фиксатор в сборе, чтобы фиксатор
зашел в пазы на диске сваренном вместе с маховиком. Крепеж устанавливать из
пакета G.
