Osnovo SFP-TP-RJ45 [4/6] Назначение контактов

Таб. 1 SFP-модули SFP-TP-RJ45, SFP-TP-RJ45/I, назначение разъемов

№

п/п

Назначение

Разъем RJ-45 для подключения сетевых устройств на скорости до

1 Гбит/с

Штекер SFP для установки в SFP-слот

(напр. на коммутаторе).

Назначение контактов

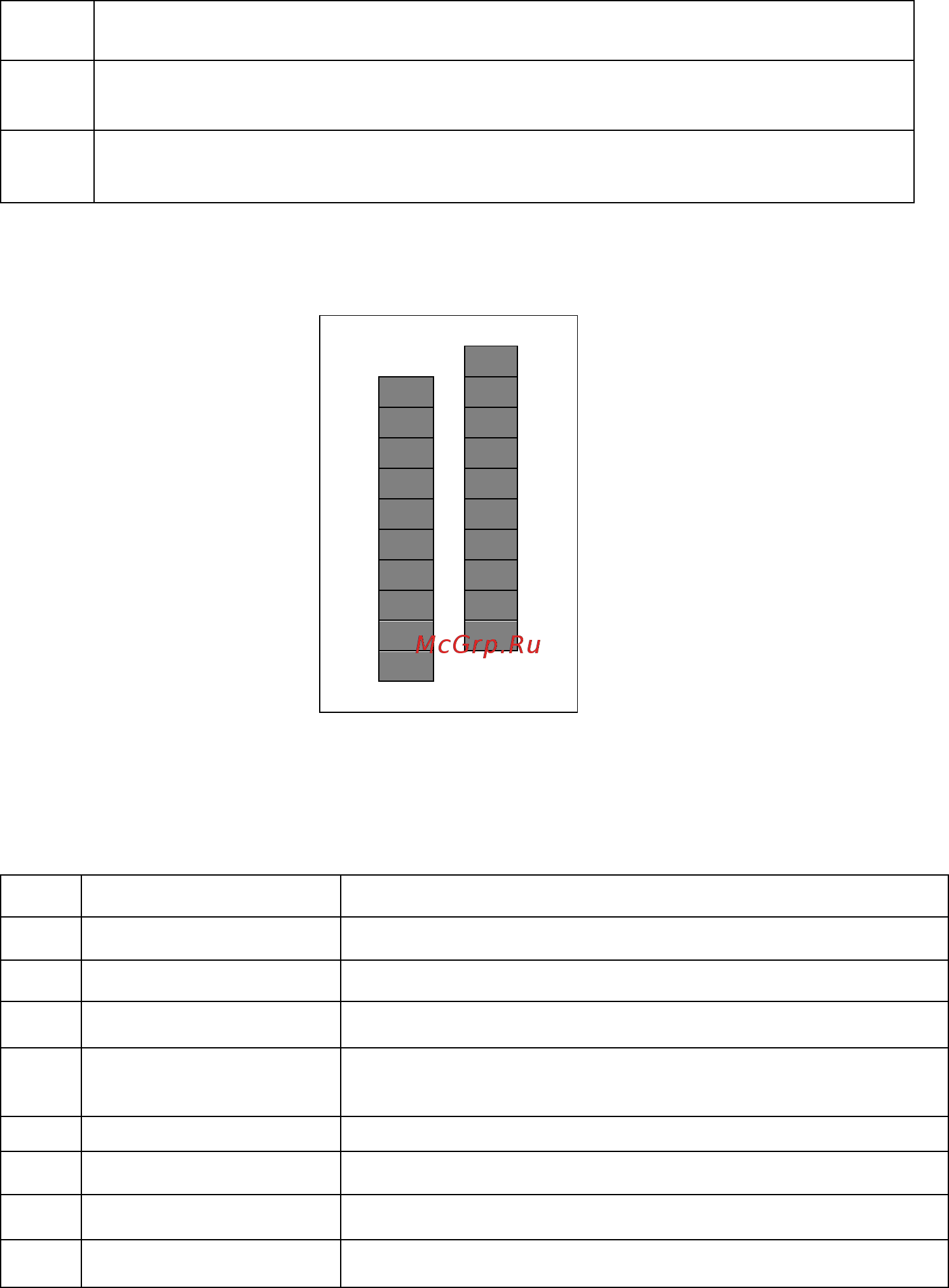

Рис. 3 Распиновка SFP-слота

Таб. 2 Назначение контактов SFP слота

Наименование

Назначение

VeeT

Заземление передатчика

TX Fault

Индикация неисправности передатчика

TX Disable

Отключение передатчика

MOD-DEF2

SDA последовательный сигнал передачи

данных

MOD-DEF1

SCL последовательный синхронный сигнал

MOD-DEF0

Индикация наличия трансивера

Rate Select

Не используется

LOS

Потеря сигнала
