Osnovo SFP-TP-RJ45 [5/6] Схема подключения
![Osnovo SFP-TP-RJ45 [5/6] Схема подключения](/views2/1228817/page5/bg5.png)
9
VeeR
Заземление приемника
10
VeeR
Заземление приемника
11
VeeR
Заземление приемника
12
RD-
Инвертированный вывод полученных данных
13
RD+
Вывод полученных данных
14
VeeR
Заземление приемника
15
VccR
Питание приемника
16
VccT
Питание передатчика
17
VeeT
Заземление передатчика
18
TD+
Вход для передачи данных
19
TD-
Инвертированный вход для передачи данных
20
VeeT
Заземление передатчика
Схема подключения

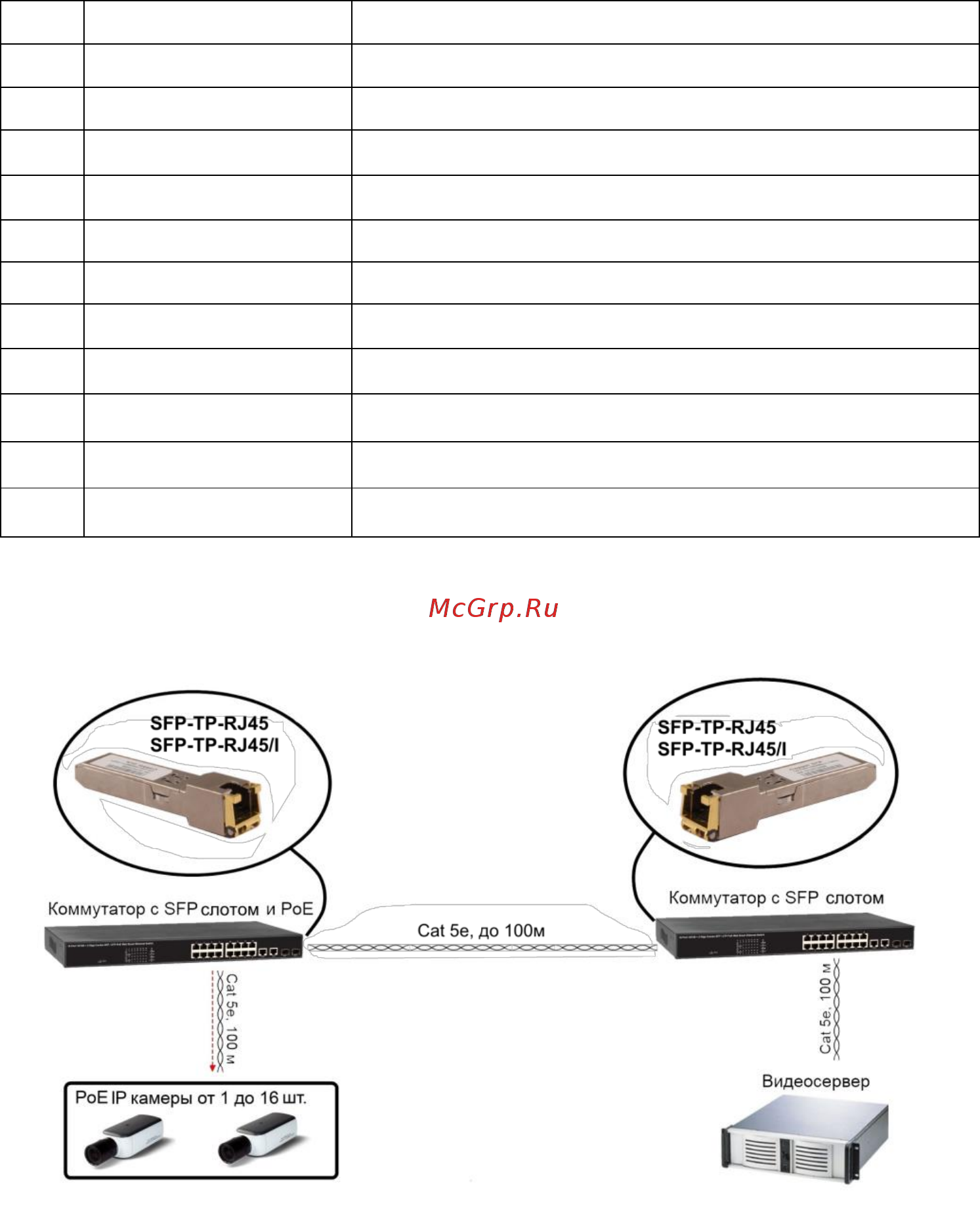

Рис. 4 Схема подключения SFP-модулей SFP-TP-RJ45, SFP-TP-RJ45/I
