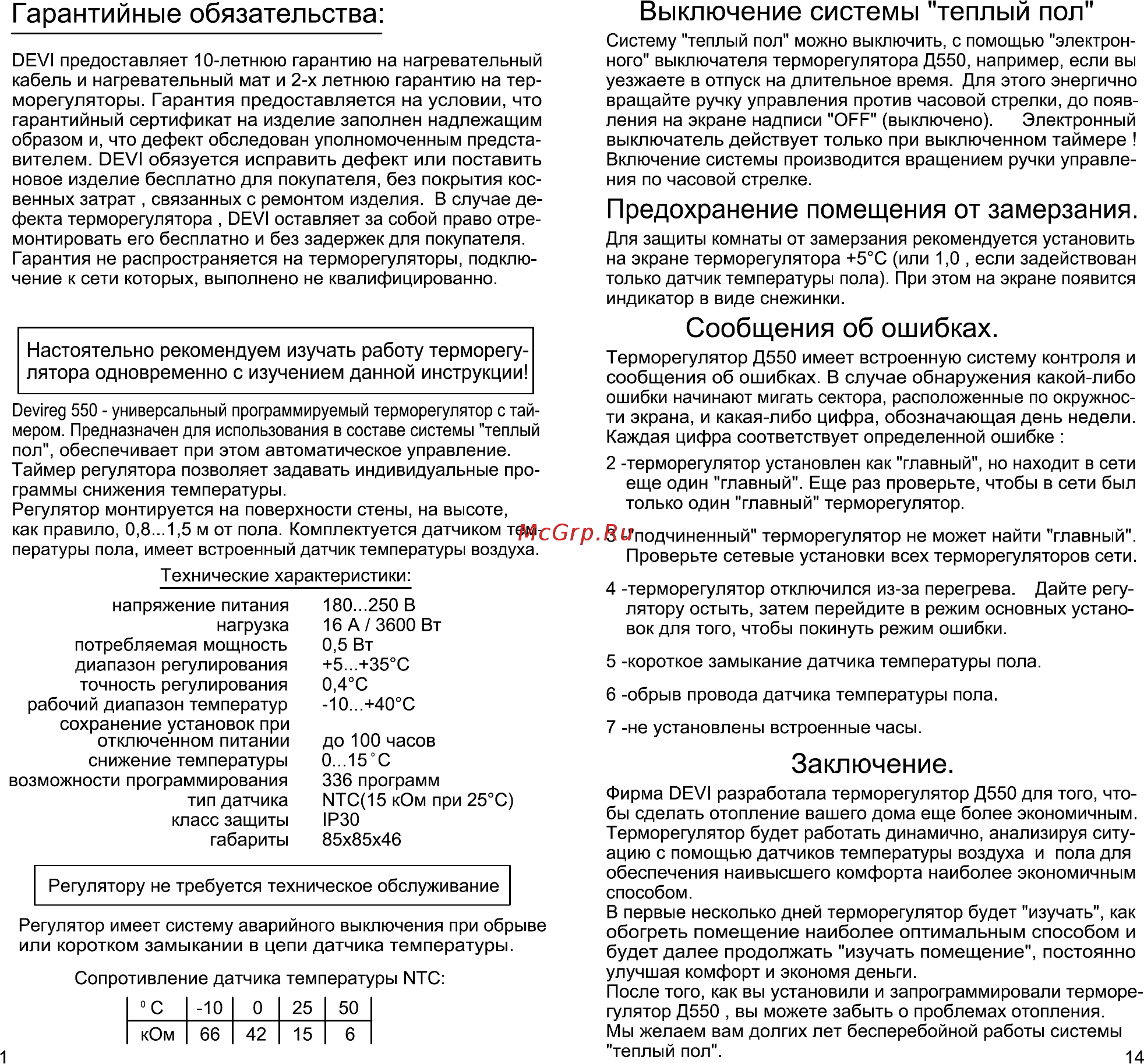

Гарантийные обязательства DEVI предоставляет 10 летнюю гарантию на нагревательный кабель и нагревательный мат и 2 х летнюю гарантию на тер морегуляторы Гарантия предоставляется на условии что гарантийный сертификат на изделие заполнен надлежащим образом и что дефект обследован уполномоченным предста вителем DEVI обязуется исправить дефект или поставить новое изделие бесплатно для покупателя без покрытия кос венных затрат связанных с ремонтом изделия В случае де фекта терморегулятора DEVI оставляет за собой право отре монтировать его бесплатно и без задержек для покупателя Гарантия не распространяется на терморегуляторы подклю чение к сети которых выполнено не квалифицированно Выключение системы теплый пол Систему теплый пол можно выключить с помощью электрон ного выключателя терморегулятора Д550 например если вы уезжаете в отпуск на длительное время Для этого энергично вращайте ручку управления против часовой стрелки до появ ления на экране надписи OFF выключено Электронный выключатель действует только при выключенном таймере I Включение системы производится вращением ручки управле ния по часовой стрелке Предохранение помещения от замерзания Для защиты комнаты от замерзания рекомендуется установить на экране терморегулятора 5 С или 1 0 если задействован только датчик температуры пола При этом на экране появится индикатор в виде снежинки Сообщения об ошибках Настоятельно рекомендуем изучать работу терморегу лятора одновременно с изучением данной инструкции Devireg 550 универсальный программируемый терморегулятор с тай мером Предназначен для использования в составе системы теплый пол обеспечивает при этом автоматическое управление Таймер регулятора позволяет задавать индивидуальные про граммы снижения температуры Регулятор монтируется на поверхности стены на высоте как правило 0 8 1 5 м от пола Комплектуется датчиком тем пературы пола имеет встроенный датчик температуры воздуха Технические характеристики напряжение питания нагрузка потребляемая мощность диапазон регулирования точность регулирования рабочий диапазон температур сохранение установок при отключенном питании снижение температуры возможности программирования тип датчика класс защиты габариты 180 250 В 16 А 3600 Вт 0 5 Вт 5 35 С 0 4 С 1О 4О С до 100 часов О 15 С 336 программ NTC 15 кОм при 25 С IP30 85x85x46 Регулятору не требуется техническое обслуживание Регулятор имеет систему аварийного выключения при обрыве или коротком замыкании в цепи датчика температуры Сопротивление датчика температуры NTC I C I 10 I 0 I 25 I 50 I кОм 66 42 15 6 Терморегулятор Д550 имеет встроенную систему контроля и сообщения об ошибках В случае обнаружения какой либо ошибки начинают мигать сектора расположенные по окружнос ти экрана и какая либо цифра обозначающая день недели Каждая цифра соответствует определенной ошибке 2 терморегулятор установлен как главный но находит в сети еще один главный Еще раз проверьте чтобы в сети был только один главный терморегулятор 3 подчиненный терморегулятор не может найти главный Проверьте сетевые установки всех терморегуляторов сети 4 терморегулятор отключился из за перегрева Дайте регу лятору остыть затем перейдите в режим основных устано вок для того чтобы покинуть режим ошибки 5 короткое замыкание датчика температуры пола 6 обрыв провода датчика температуры пола 7 не установлены встроенные часы Заключение Фирма DEVI разработала терморегулятор Д550 для того что бы сделать отопление вашего дома еще более экономичным Терморегулятор будет работать динамично анализируя ситу ацию с помощью датчиков температуры воздуха и пола для обеспечения наивысшего комфорта наиболее экономичным способом В первые несколько дней терморегулятор будет изучать как обогреть помещение наиболее оптимальным способом и будет далее продолжать изучать помещение постоянно улучшая комфорт и экономя деньги После того как вы установили и запрограммировали терморе гулятор Д550 вы можете забыть о проблемах отопления Мы желаем вам долгих лет бесперебойной работы системы теплый пол
