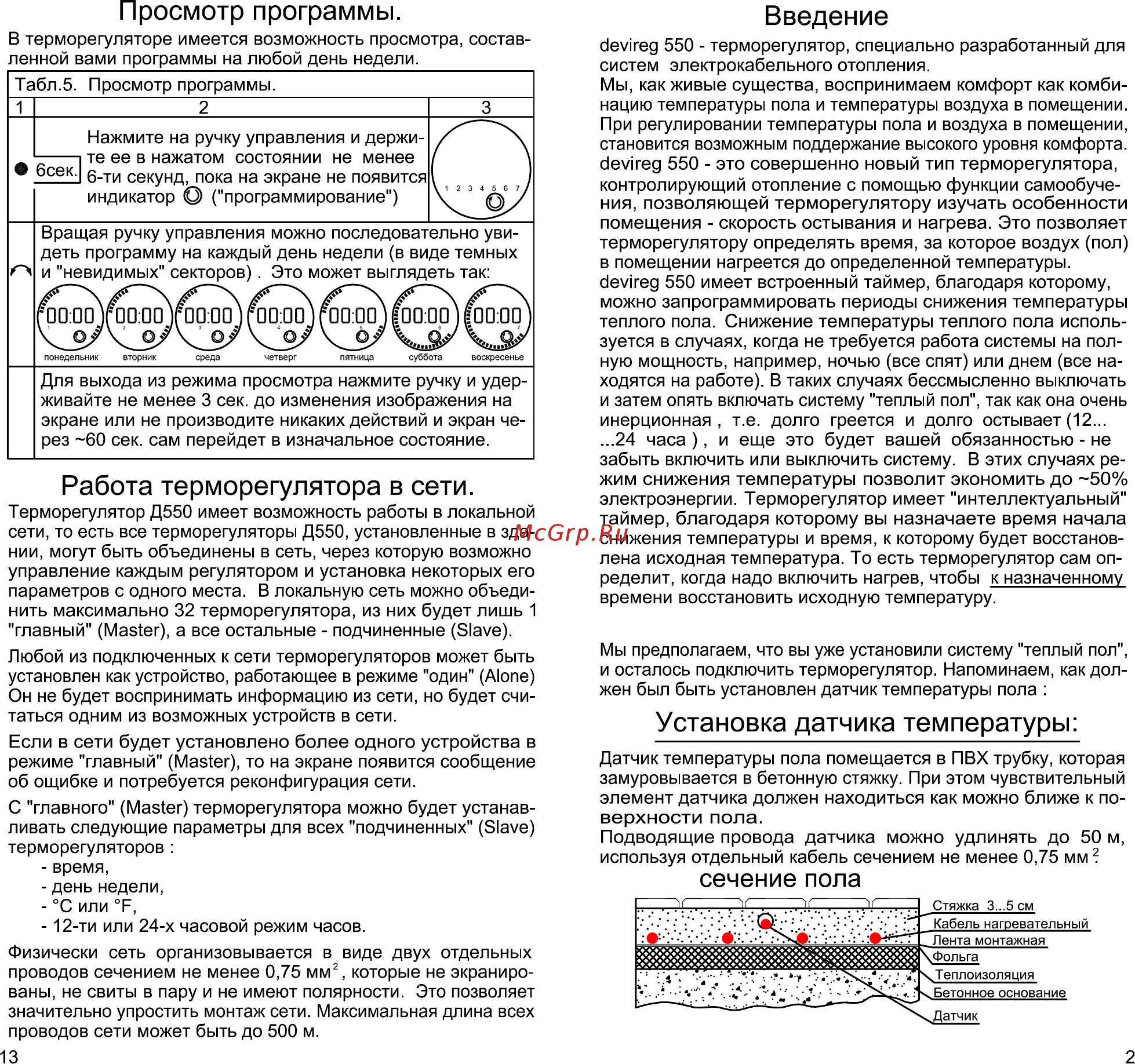

Просмотр программы Введение В терморегуляторе имеется возможность просмотра состав ленной вами программы на любой день недели Табл 5 Просмотр программы 1 2 Нажмите на ручку управления и держи 1 те ее в нажатом состоянии не менее 6сек 0_ти сеКуНд пока на экране не появится индикатор программирование Вращая ручку управления можно последовательно уви деть программу на каждый день недели в виде темных и невидимых секторов Это может выглядеть так 00 00 00 00 понедельник вторник среда четверг пятница суббота воскресенье Для выхода из режима просмотра нажмите ручку и удер живайте не менее 3 сек до изменения изображения на экране или не производите никаких действий и экран че рез 60 сек сам перейдет в изначальное состояние Работа терморегулятора в сети Терморегулятор Д550 имеет возможность работы в локальной сети то есть все терморегуляторы Д550 установленные в зда нии могут быть объединены в сеть через которую возможно управление каждым регулятором и установка некоторых его параметров с одного места В локальную сеть можно объеди нить максимально 32 терморегулятора из них будет лишь 1 главный Master а все остальные подчиненные Slave Любой из подключенных к сети терморегуляторов может быть установлен как устройство работающее в режиме один Alone Он не будет воспринимать информацию из сети но будет счи таться одним из возможных устройств в сети Если в сети будет установлено более одного устройства в режиме главный Master то на экране появится сообщение об ощибке и потребуется реконфигурация сети С главного Master терморегулятора можно будет устанав ливать следующие параметры для всех подчиненных Slave терморегуляторов время день недели C или F 12 ти или 24 х часовой режим часов Физически сеть организовывается в виде двух отдельных проводов сечением не менее 0 75 мм2 которые не экраниро ваны не свиты в пару и не имеют полярности Это позволяет значительно упростить монтаж сети Максимальная длина всех проводов сети может быть до 500 м 13 devireg 550 терморегулятор специально разработанный для систем электрокабельного отопления Мы как живые существа воспринимаем комфорт как комби нацию температуры пола и температуры воздуха в помещении При регулировании температуры пола и воздуха в помещении становится возможным поддержание высокого уровня комфорта devireg 550 это совершенно новый тип терморегулятора контролирующий отопление с помощью функции самообуче ния позволяющей терморегулятору изучать особенности помещения скорость остывания и нагрева Это позволяет терморегулятору определять время за которое воздух пол в помещении нагреется до определенной температуры devireg 550 имеет встроенный таймер благодаря которому можно запрограммировать периоды снижения температуры теплого пола Снижение температуры теплого пола исполь зуется в случаях когда не требуется работа системы на пол ную мощность например ночью все спят или днем все на ходятся на работе В таких случаях бессмысленно выключать и затем опять включать систему теплый пол так как она очень инерционная т е долго греется и долго остывает 12 24 часа и еще это будет вашей обязанностью не забыть включить или выключить систему В этих случаях ре жим снижения температуры позволит экономить до 50 электроэнергии Терморегулятор имеет интеллектуальный таймер благодаря которому вы назначаете время начала снижения температуры и время к которому будет восстанов лена исходная температура То есть терморегулятор сам оп ределит когда надо включить нагрев чтобы к назначенному времени восстановить исходную температуру Мы предполагаем что вы уже установили систему теплый пол и осталось подключить терморегулятор Напоминаем как дол жен был быть установлен датчик температуры пола Установка датчика температуры Датчик температуры пола помещается в ПВХ трубку которая замуровывается в бетонную стяжку При этом чувствительный элемент датчика должен находиться как можно ближе к по верхности пола Подводящие провода датчика можно удлинять до 50 м используя отдельный кабель сечением не менее 0 75 мм сечение пола Стяжка 3 5 см Кабель нагревательный Лента монтажная Фольга Теплоизоляция атчик 2
