Таб.1 Назначение разъемов, кнопок и индикаторов разветвителя HDMI

D-Hi102/1

№

п/п

Обозначение

Назначение

DC/5V

Ðîç.2,1õ5ìì(DC5V) для подключения блока

питания DC 5V из комплекта поставки

LED-индикатор питания. Горит красным, если

питание подается. Не горит – питание отсутствует.

Разъем HDMI-A для подключения источника HDMI

DIP-переключатели для расширенной настройки

EDID. Положение DIP-переключателей см. таб. 3

Out1

Разъем HDMI-A для подключения 1 дисплея

(монитора) HDMI

LED-индикатор подключения 1 дисплея (монитора)

HDMI. Горит зеленым если 1 дисплей(монитор)

подключен. Не горит – подключение отсутствует.

LED-индикатор подключения 2 дисплея (монитора)

HDMI. Горит зеленым если 2 дисплей (монитор)

подключен. Не горит – подключение отсутствует.

Out2

Разъем HDMI-A для подключения 2 дисплея

(монитора) HDMI

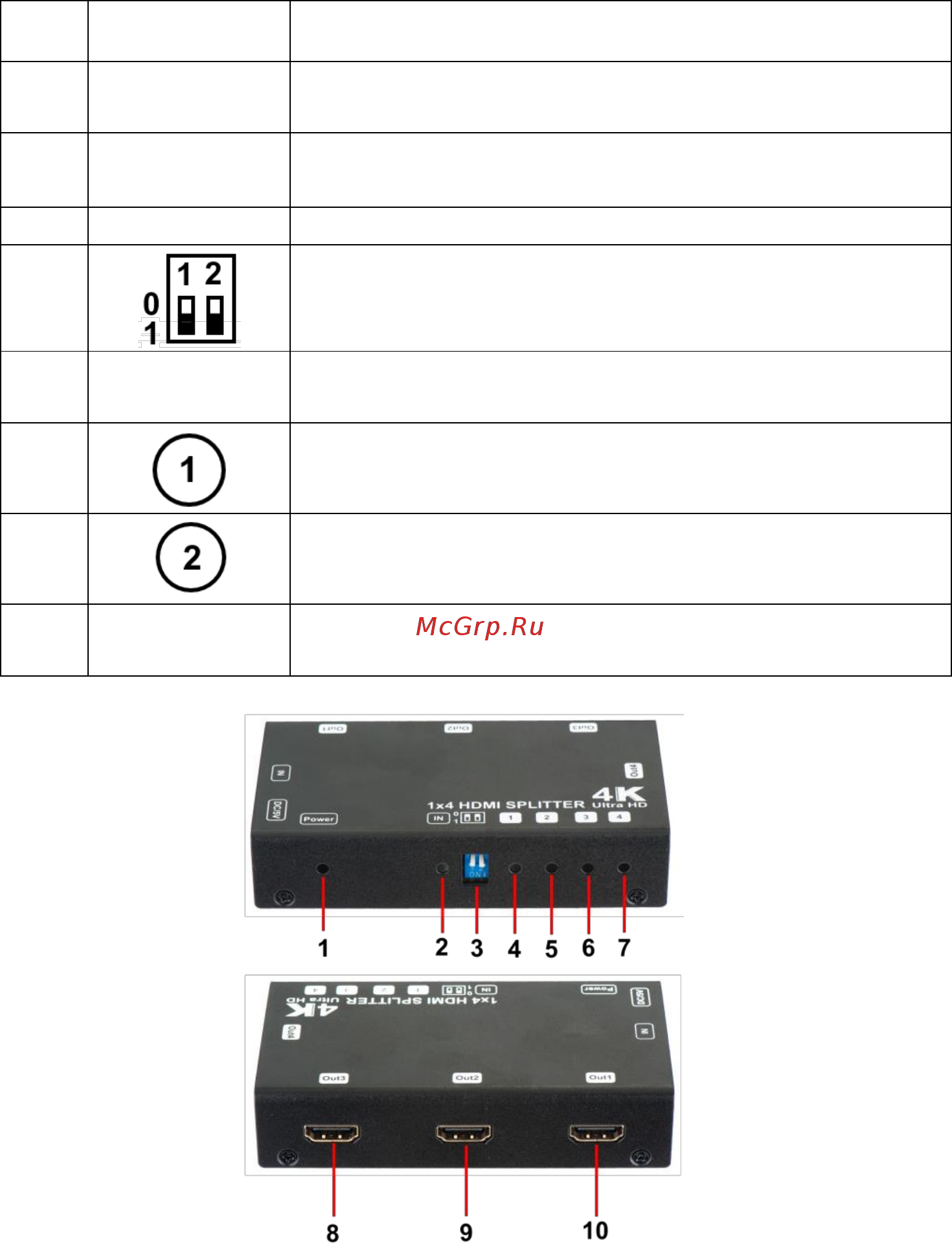

Рис. 4 Разветвитель HDMI D-Hi104/1, разъемы, кнопки, индикаторы

передней/задней панелей
