Osnovo D-Hi104/1 [6/9] Настройка edid

LED-индикатор подключения 4 дисплея (монитора)

HDMI. Горит зеленым если 4 дисплей (монитор)

подключен. Не горит – подключение отсутствует.

Out3

Разъем HDMI-A для подключения 3 дисплея

(монитора) HDMI

Out2

Разъем HDMI-A для подключения 2 дисплея

(монитора) HDMI

Out1

Разъем HDMI-A для подключения 1 дисплея

(монитора) HDMI

Разъем HDMI-A для подключения источника HDMI

DC/5V

Ðîç.2,1õ5ìì(DC5V) для подключения блока

питания DC 5V из комплекта поставки

Out4

Разъем HDMI-A для подключения 4 дисплея

(монитора) HDMI

Настройка EDID

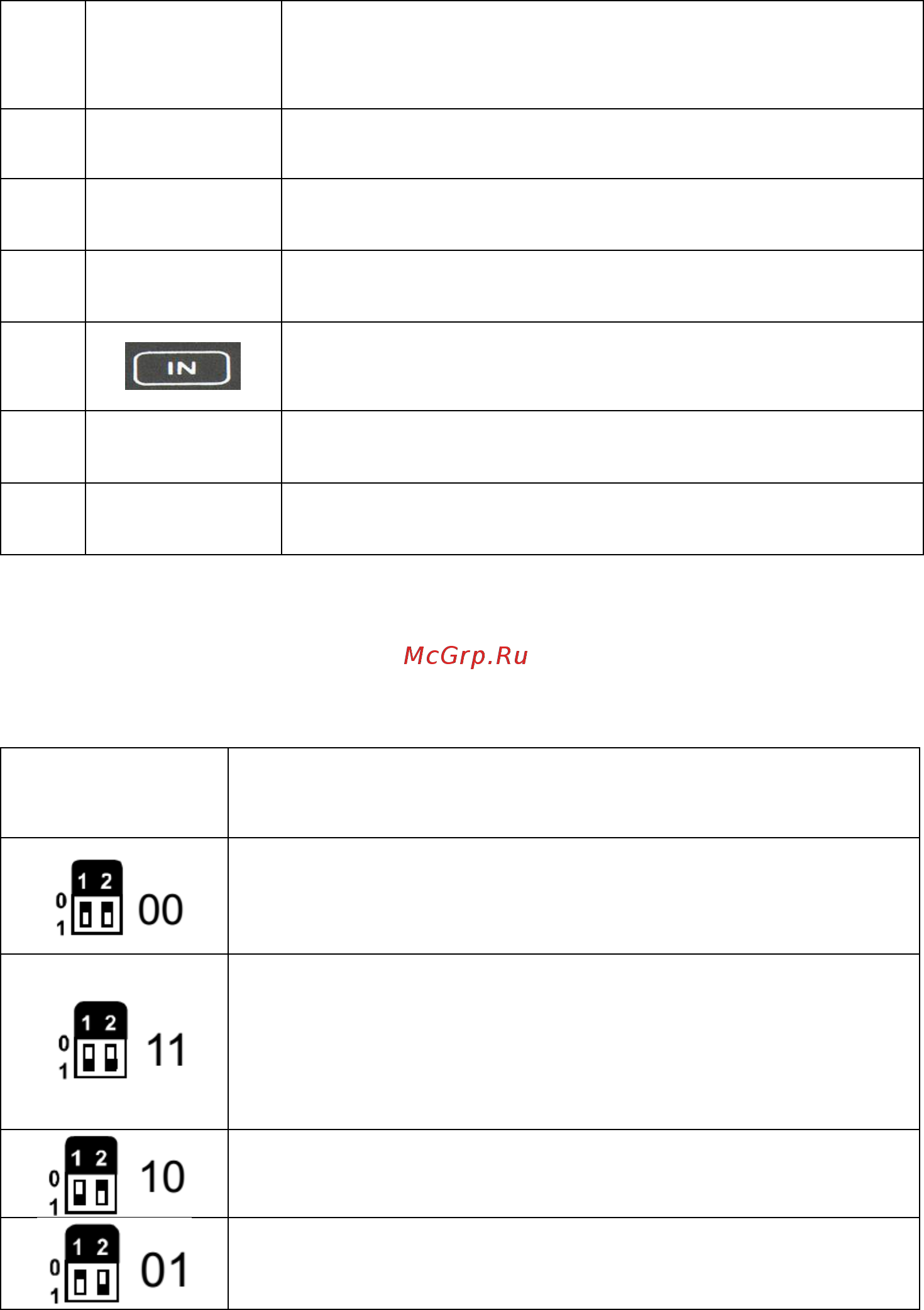

Таб.3 Настройка EDID с помощью DIP-переключателей разветвителя

HDMI D-Hi102/1**

Положение

DIP-

переключателей

Режим работы

Смешанный режим EDID дисплеев (мониторов) HDMI.

Всегда отображает картинку с наименьшим

разрешением из двух подключенных дисплеев

(мониторов) HDMI.

Копирование EDID с 4 дисплея (монитора) HDMI.

а) Дисплей (монитор, подключенный к 2 порту HDMI

копирует EDID с 1 дисплея (монитора), подключенного к

1му HDMI порту.

б) Когда 1 дисплей (монитор) отключен, 2 дисплей

(монитора) отображает картинку с разрешением 1080р.

Разрешение 1080р для дисплеев (мониторов) HDMI.

Стандартное разрешение для всех подключенных

дисплеев (мониторов) HDMI – 1080р или выше.

Разрешение 4Кх2К для дисплеев (мониторов) HDMI.

Стандартное разрешение для всех подключенных

дисплеев (мониторов) HDMI – 4Кх2К.
