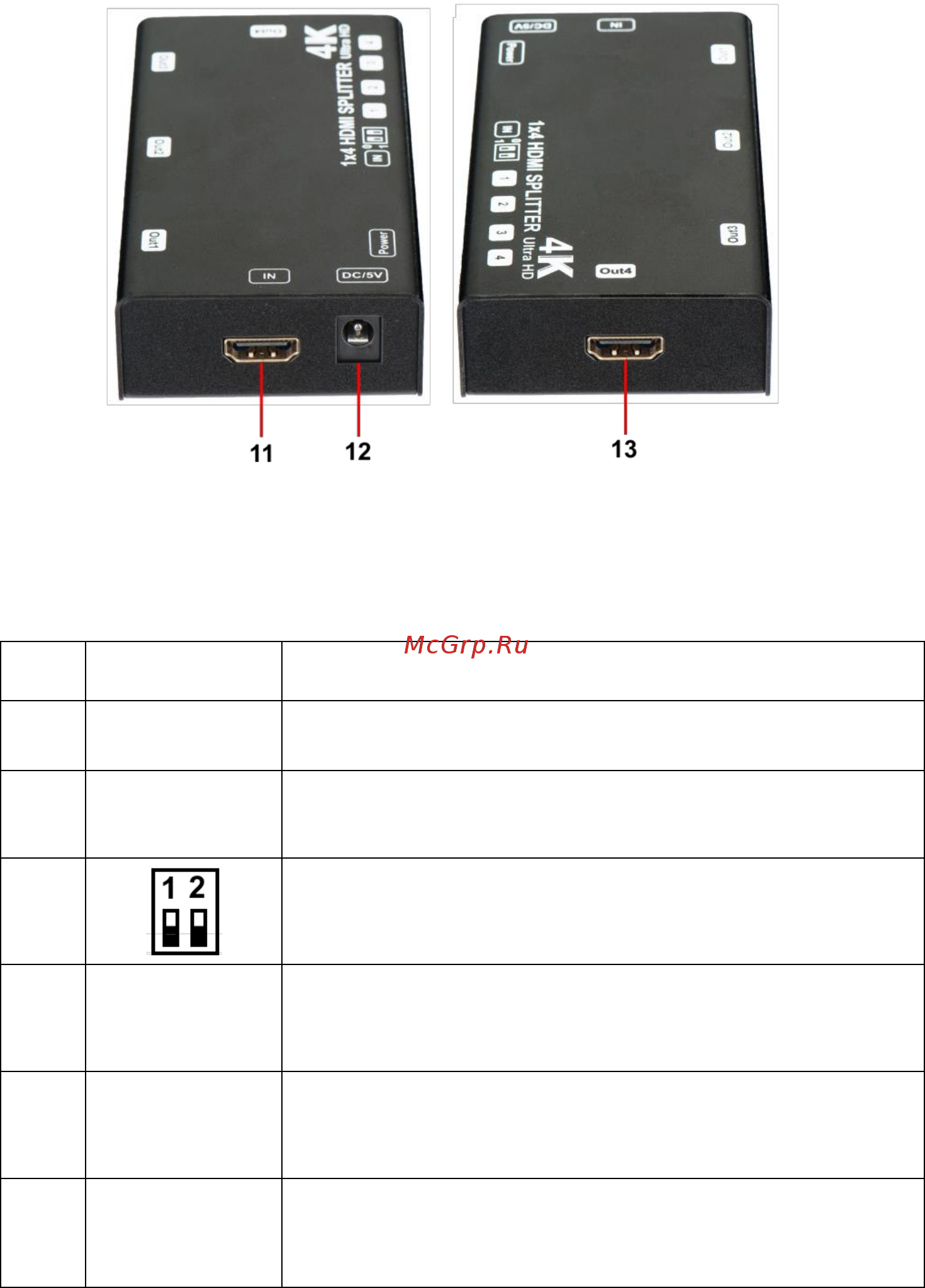

Рис. 5 Разветвитель HDMI D-Hi104/1, разъемы, кнопки, индикаторы

левой/правой боковых панелей

Таб.2 Назначение разъемов, кнопок и индикаторов разветвителя HDMI

D-Hi104/1

№

п/п

Обозначение

Назначение

Power

LED-индикатор питания. Горит красным, если

питание подается. Не горит – питание отсутствует.

LED-индикатор подключения источника HDMI.

Горит зеленым, если источник подключен. Не горит

– подключение отсутствует.

DIP-переключатели для расширенной настройки

EDID. Положение DIP-переключателей см. таб. 4

LED-индикатор подключения 1 дисплея (монитора)

HDMI. Горит зеленым если 1 дисплей(монитор)

подключен. Не горит – подключение отсутствует.

LED-индикатор подключения 2 дисплея (монитора)

HDMI. Горит зеленым если 2 дисплей(монитор)

подключен. Не горит – подключение отсутствует.

LED-индикатор подключения 3 дисплея (монитора)

HDMI. Горит зеленым если 3 дисплей(монитор)

подключен. Не горит – подключение отсутствует.
