6
Ethernet 1
Разъем RJ-45 для подключения сети или
Интернет, не активен в данной модели
7
Ethernet 2
Разъем RJ-45 для подключения сети или
Интернет, не активен в данной модели
8, 10,
12, 14,
17, 19,
21, 23
IR TX
IR RX
Разъемы TRS 3.5мм для подключения
Излучателей и приемников ИК-сигнала для
подключенных HDMI-дисплеев с 1 по 8й
9, 11,
13, 15,
18, 20,
22, 24
OUTPUT
1 - 8
Разъемы RJ-45 для подключения приемников
HDMI по кабелю «витой пары»
16
HDMI
INPUT
HDMI-A разъем для подключения к
устройству источника HDMI
20
DC /12V
Розетка 2,1х5мм для подключения блока
питания

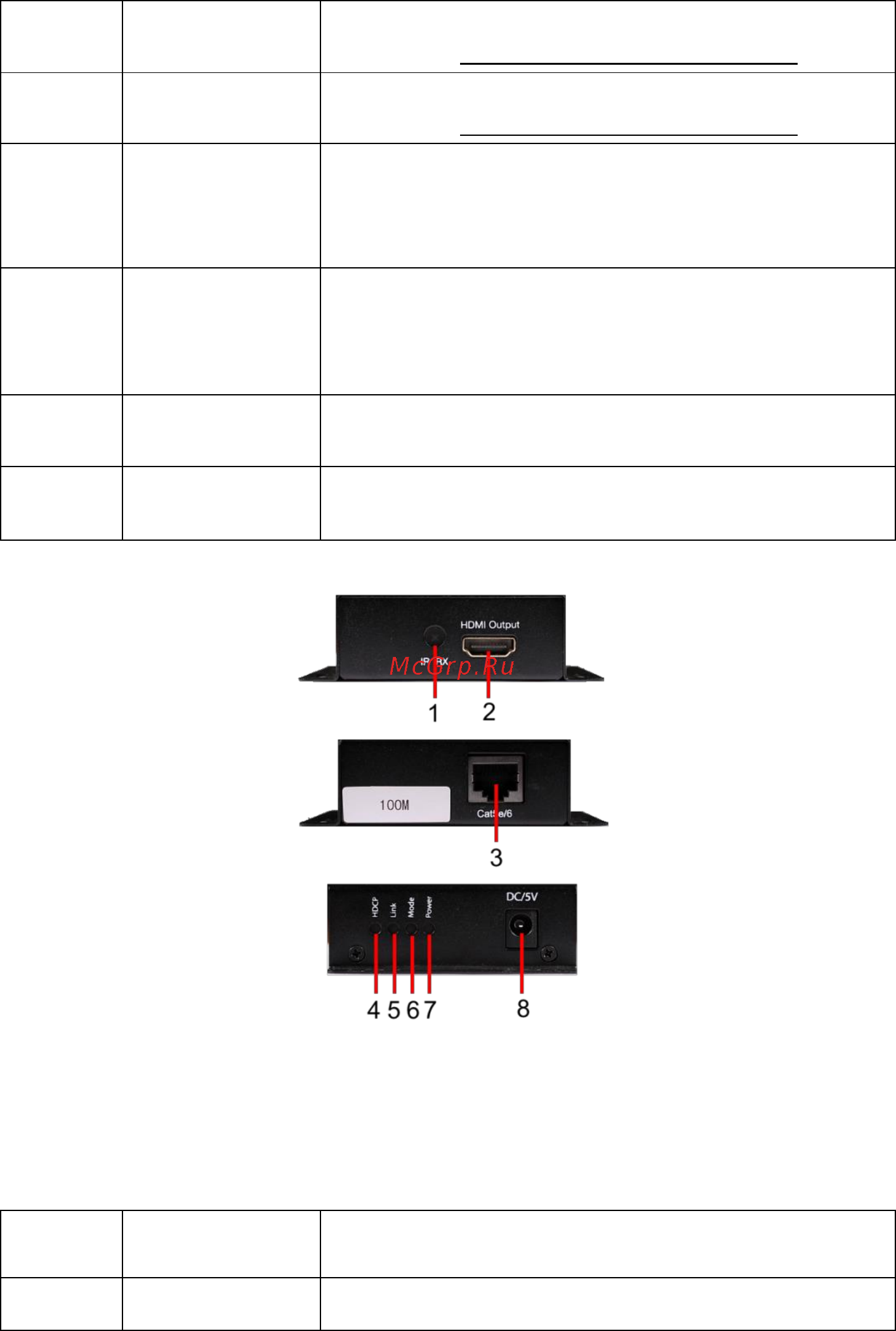

Рис. 5 Приемник HDMI по кабелю «витой пары», разъемы, кнопки и
индикаторы
Таб. 2 Назначение разъемов, кнопок и LED – индикаторов HDMI-приемника
по кабелю «витой пары»
№ п/п
Обозначение
Назначение
1
IR-RX
Приемник ИК-сигнала
