Osnovo D-Hi108BT/1 [6/8] Схема подключения
![Osnovo D-Hi108BT/1 [6/8] Схема подключения](/views2/1229022/page6/bg6.png)
2
HDMI Output
Разъем HDMI-А для подключения HDMI
дисплея
3
Cat 5e/6
Разъем RJ-45 для подключения кабеля
«витой пары»
4
HDCP
LED – индикатор HDCP защиты в потоке HDMI
5
LINK
LED – индикатор наличия соединения
6
MODE
LED – индикатор, мигает когда устройство
активно
7
POWER
LED – индикатор наличия питания
8
DC/5V
Разъем 2,1х5мм для подключения БП
приемника

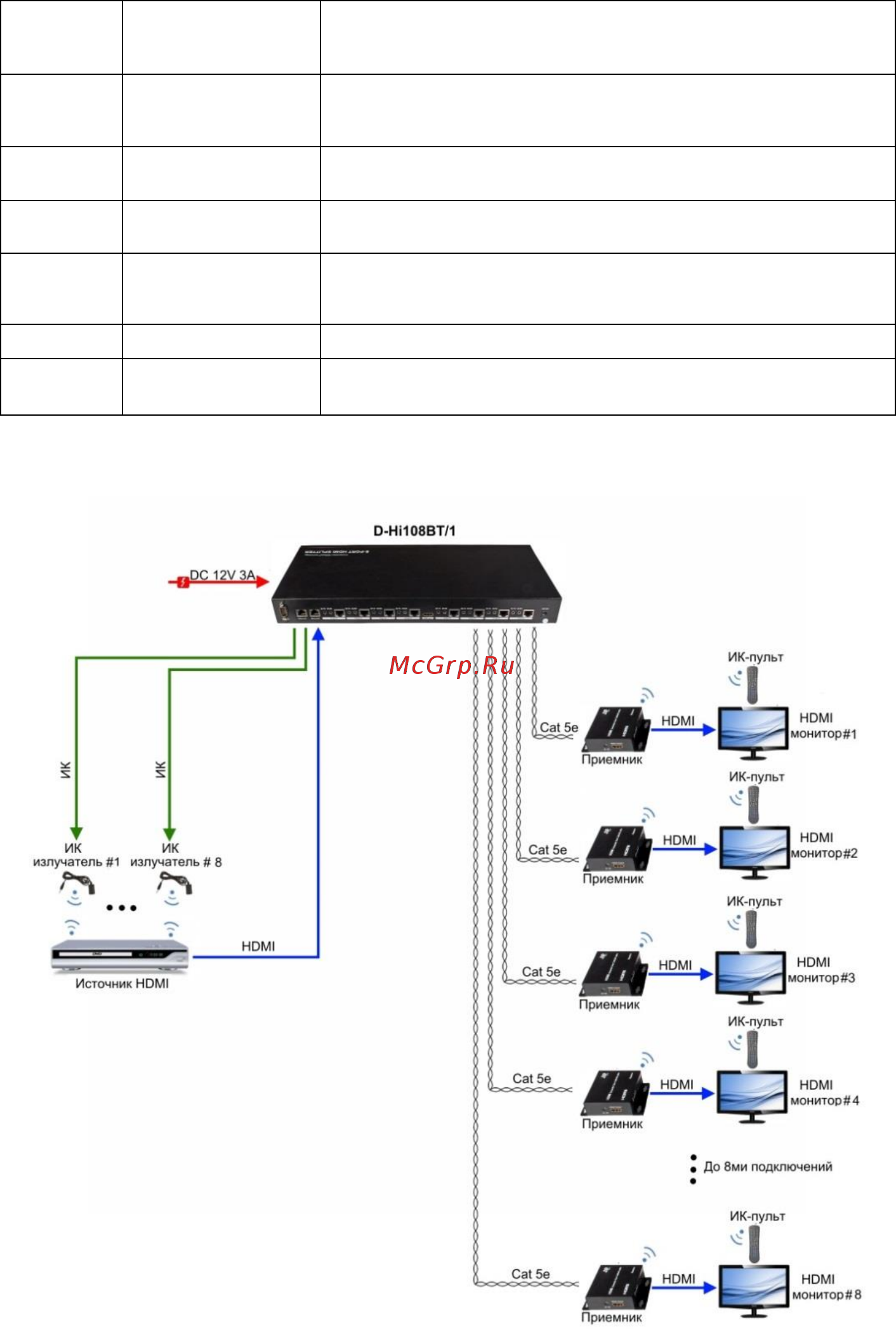

Схема подключения
Рис.6 Типовая схема подключения HDMI-распределителя D-Hi108BT/1
