Разъемы и индикаторы

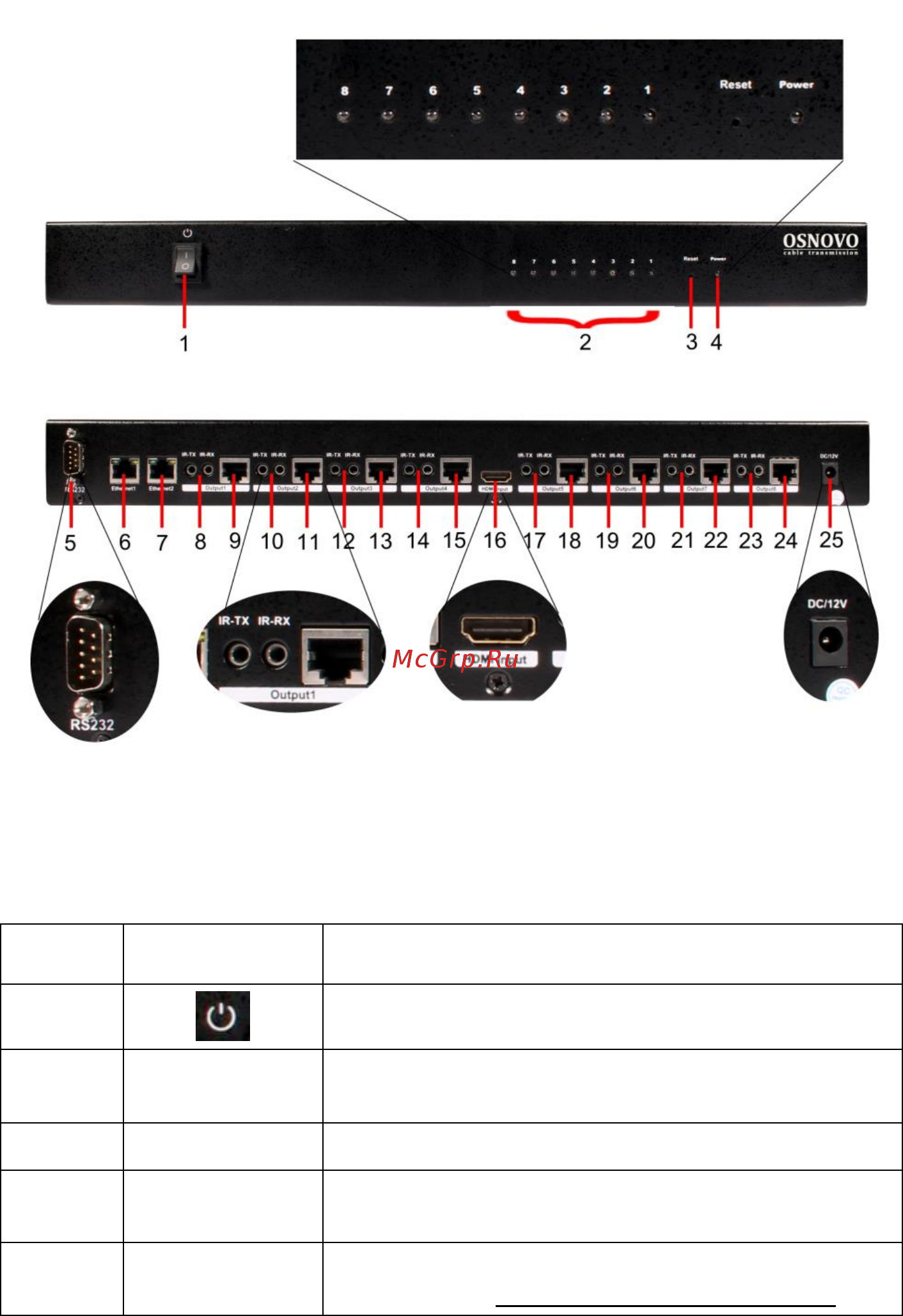

Рис. 4 HDMI-распределитель D-Hi108BT/1, разъемы, кнопки и
индикаторы.
Таб.1 Назначение разъемов, кнопок и LED – индикаторов HDMI-
распределителя D-Hi108BT/1
№ п/п
Обозначение
Назначение
1
Кнопка вкл/выкл устройства
2
8 7 6 5 4 3 2 1
LED-индикаторы подключения HDMI-
дисплеев с 1 по 8й
3
Reset
Микрокнопка сброса настроек устройства
4
Power
LED-индикатор наличия питания на
устройстве
5
RS232
Разъем DB9, для подключения RS232
интерфейса, не активен в данной модели
