Osnovo TP-H16 [4/8] Разъемы и индикаторы

Разъемы и индикаторы

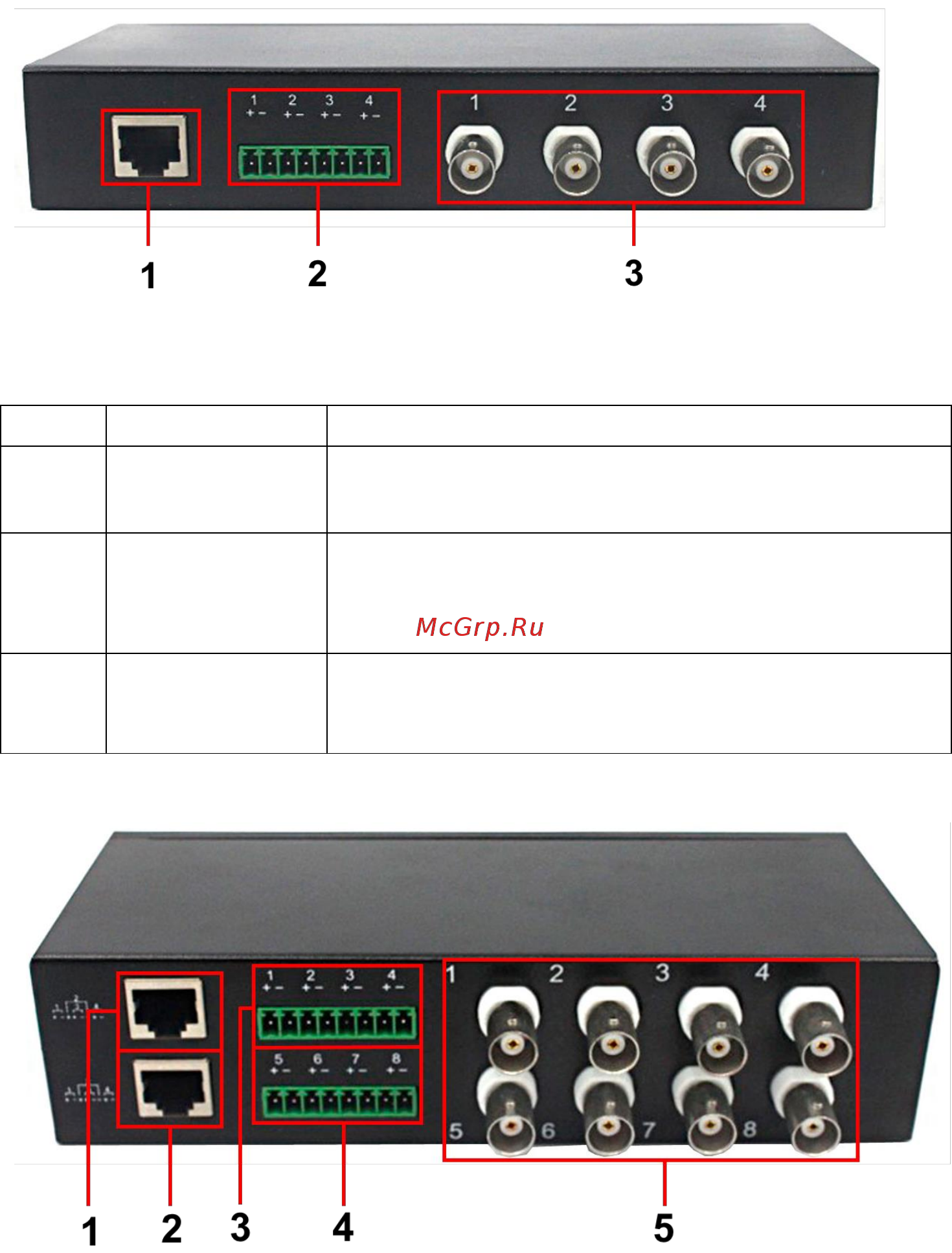

Рис. 2 Приемопередатчик TP-H4, разъемы

Таб. 1 Приемопередатчик TP-H4, назначение разъемов

№ п/п

Обозначение

Назначение

Разъем RJ-45. Используется для подключения

кабеля витой пары.

1 2 3 4

+- +- +- +-

Разъем под клеммную колодку 8-pin для

подключения камер (каналов) с 1 по 4.

Используется для подключения кабеля витой

пары альтернативным способом.

1 2 3 4

Разъемы BNC для подключения к видеокамерам

или входам видеорегистратора.

Рис. 3 Приемопередатчик TP-H8, разъемы
