Osnovo TP-H16 [7/8] Внимание

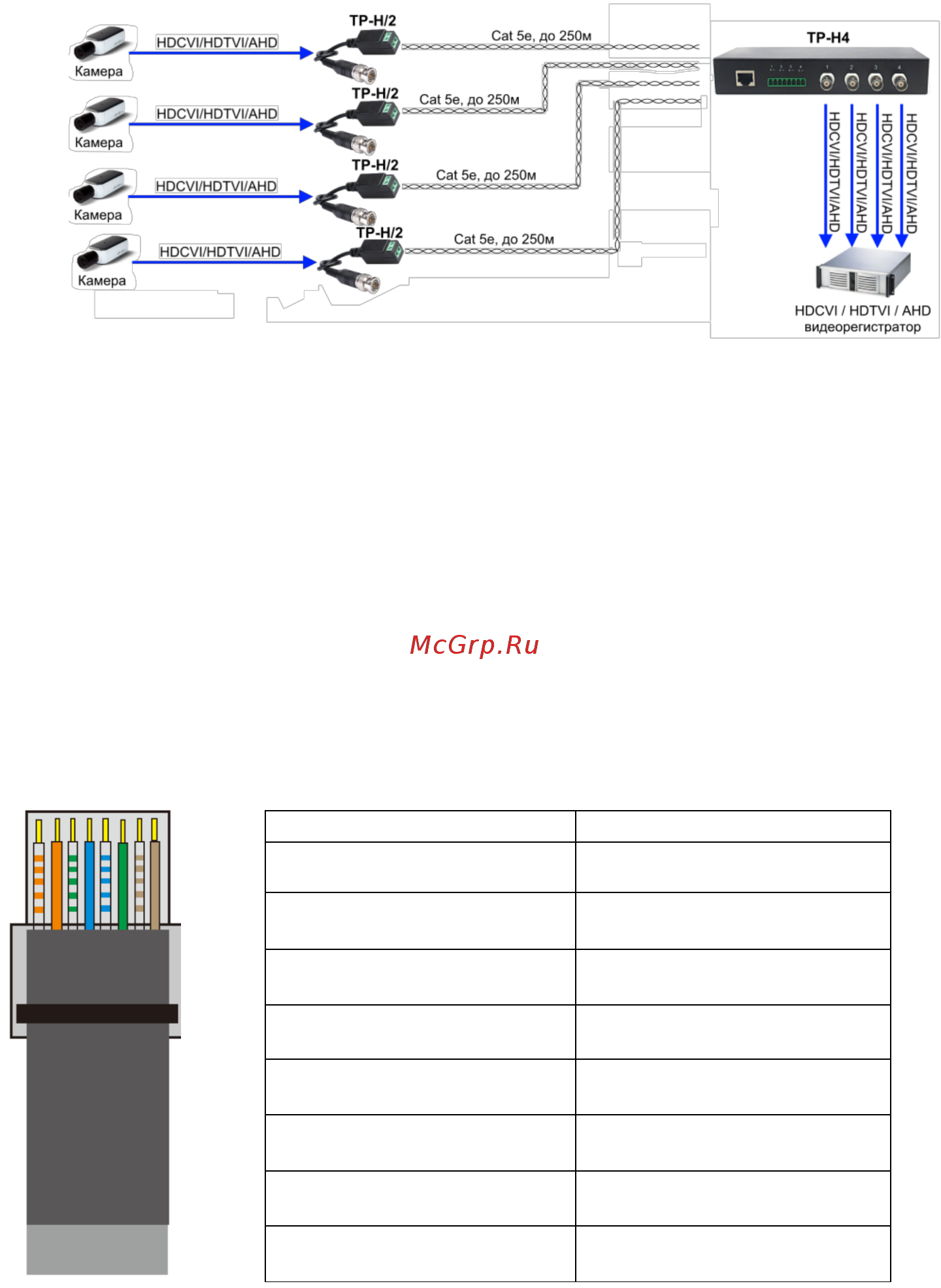

Рис.6 Типовая схема подключения на примере приемопередатчиков

TP-H4 в паре с TP-H/2

Внимание!

 Используйте для подключения приемопередатчиков TP-H4,

TP-H8, TP-H16 только рекомендованный кабель «витой

пары» – UTP Cat 5e – во избежание проблем с потерей

видеосигнала и его качеством.

 При подключении приемопередатчиков кабелем витой пары

соблюдайте полярность.

Распиновка разъема RJ-45

Цвет проводника

Назначение

Бело-оранжевый

(1)Видео +

Оранжевый

(1)Видео -

Бело-зеленый

(2)Видео +

Синий

(3)Видео +

Бело-синий

(3)Видео -

Зеленый

(2)Видео -

Бело-коричневый

(4)Видео +

Коричневый

(5)Видео -
