5
31OO
Размещение кнопки «VALET»
Кнопка «VALET» размещается в салоне автомобиля относительно скрытно, поскольку
именно при помощи нее набирается секретный код для дезактивации противоугонных функций
системы в аварийном состоянии. Но доступ к ней должен быть обеспечен для удобства
перепрограммирования некоторых функций, необходимость в которых может возникнуть в
процессе эксплуатации. Обратите внимание, что при программировании системы, нажимая
кнопку «VALET», необходимо видеть индикатор состояния. Выбирайте взаимные места
расположения этих органов управления с учетом этого пожелания.
Подключение сирены
Для подключения звуковой сигнализации
используется 6 контакт разъема X7
(фиолетовый) базового блока. В момент
активации данного канала на выводе
присутствует +12В. Максимальный ток
канала 3А. Если потребляемый ток сирены
выше данного значения или используются
две сирены, то их подключение необходимо
производить через внешнее реле (не входит в
комплект).
Подключение световой сигнализации
В Pandora DXL 31OO предусмотрено 3 варианта
подключения световой сигнализации:
1. По CAN-шине (по умолчанию).
2. С использованием штатной кнопки аварий-
ной сигнализации.
3. Непосредственное подключение к указа-
телям поворотов.
При подключении к штатной кнопке аварийной сигнализации необходимо использовать
таймерный канал CH5 (5 контакт разъема X7 - серый).
При непосредственном подключении к указателям поворотов необходимо использовать два
реле дополнительного релейного модуля.
Подключение концевых выключателей
Контроль концевых выключателей дверей по умолчанию производится с использованием
салонной CAN-шины автомобиля (Body-CAN). В случае невозможности получения статуса
дверей из CAN-шины предусмотрена возможность непосредственного подключения охранной
системы к концевым выключателям дверей. В этом случае подключение производится к 2
контакту разъема X8 (коричневый) базового блока. Данный вход является программируемым
и поддерживает подключение к концевикам как с положительной, так и с отрицательной
полярностью.
Если в автомобиле предусмотрен блок управления салонным освещением или выключатели

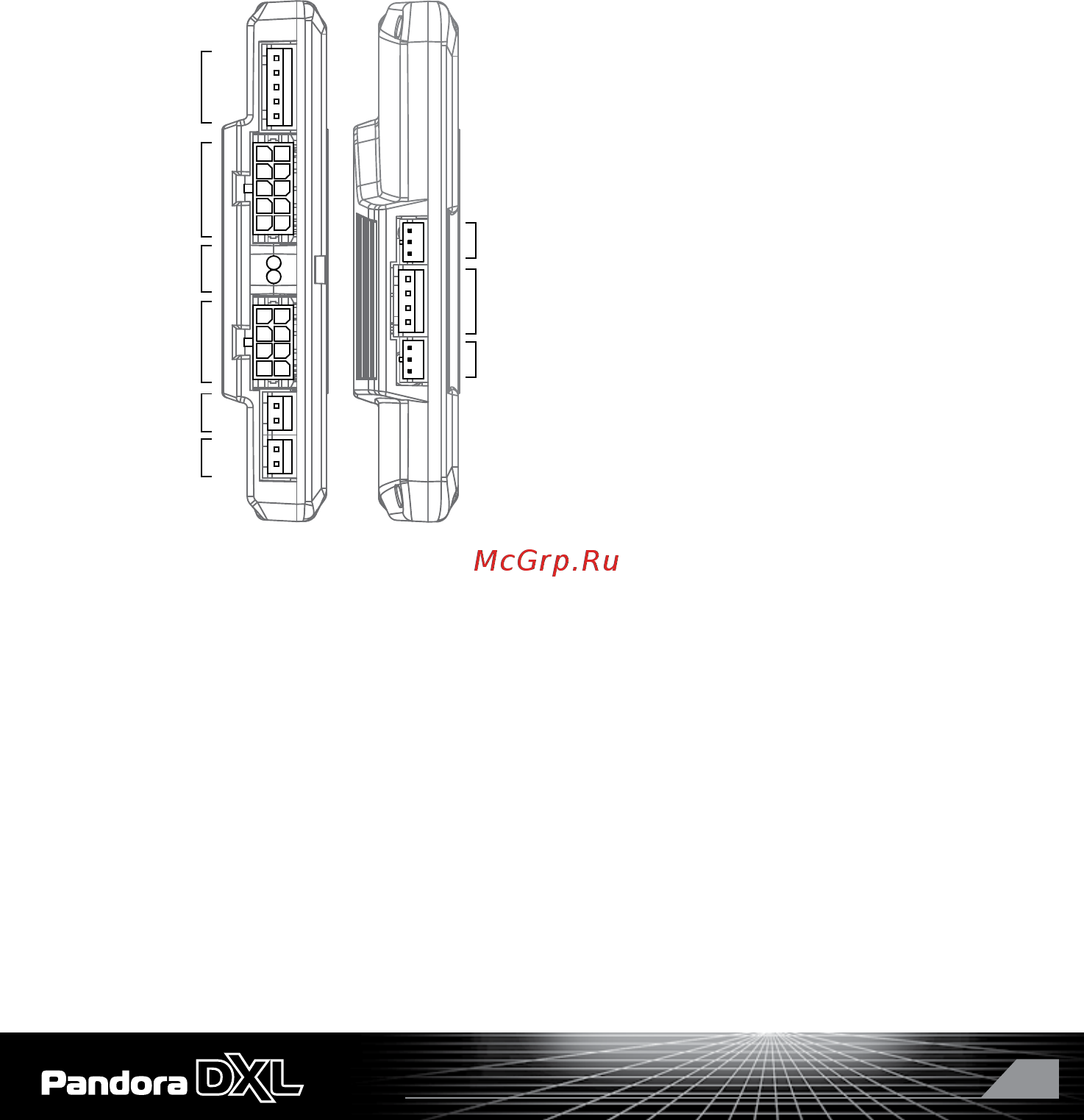

Îñíîâíîé
ðàçúåì
Ðàçúåì
RF-ìîäóëÿ
Ðåëå öåïè
áëîêèðîâêè
Äîïîëíè-
òåëüíûé
ðàçúåì
Êíîïêà
VALET
Ñâåòîâîé
èíäèêàòîð
X5
X4
X1
X7
X8
X2
X3
X6
1
2
3
4
5
6
7
8
15
2
3
4
6
7
8
9
10
ПОДКЛЮЧЕНИЕ СИСТЕМЫ
