37
PANDORA RX
.
151
ПОДКЛЮЧЕНИЕ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ
Подключение концевых выключателей дверей производится к 4 контакту разъема
X1 базового блока. Обычно в автомобилях стационарные концевые выключатели дверей
подключены параллельно и вывод от любого из выключателей, можно подключить к
базовому блоку.
Если в автомобиле предусмотрен блок управления салонным освещением или
выключатели дверей подключены раздельно, то к базовому блоку охранной системы
возможно подключить вывод салонного освещения. Необходимо удостовериться, что на
выводе салонного освещения, при открывании дверей, всегда появляется напряжение
+12В независимо от положения выключателей.
Базовый блок позволяет подключать концевые выключатели дверей подключенные
как к +12В так и к массе автомобиля. Полярность выключателя устанавливается при
программировании системы. Так же при программировании системы возможно
установить задержку при принятии концевого выключателя под охрану, что необходимо
на автомобилях с задержкой выключения салонного освещения.
Подключение концевых выключателя капота производится к 5 контакту разъема
X1, а концевого выключателя багажника к 4 контакту разъема X5 базового блока. При
необходимости можно использовать заводские концевые выключатели, установленные
на автомобиле, подключив их базовому блоку и настроив полярность, либо использовать
концевые выключатели в комплекте охранной системы, установив их в удобном месте.

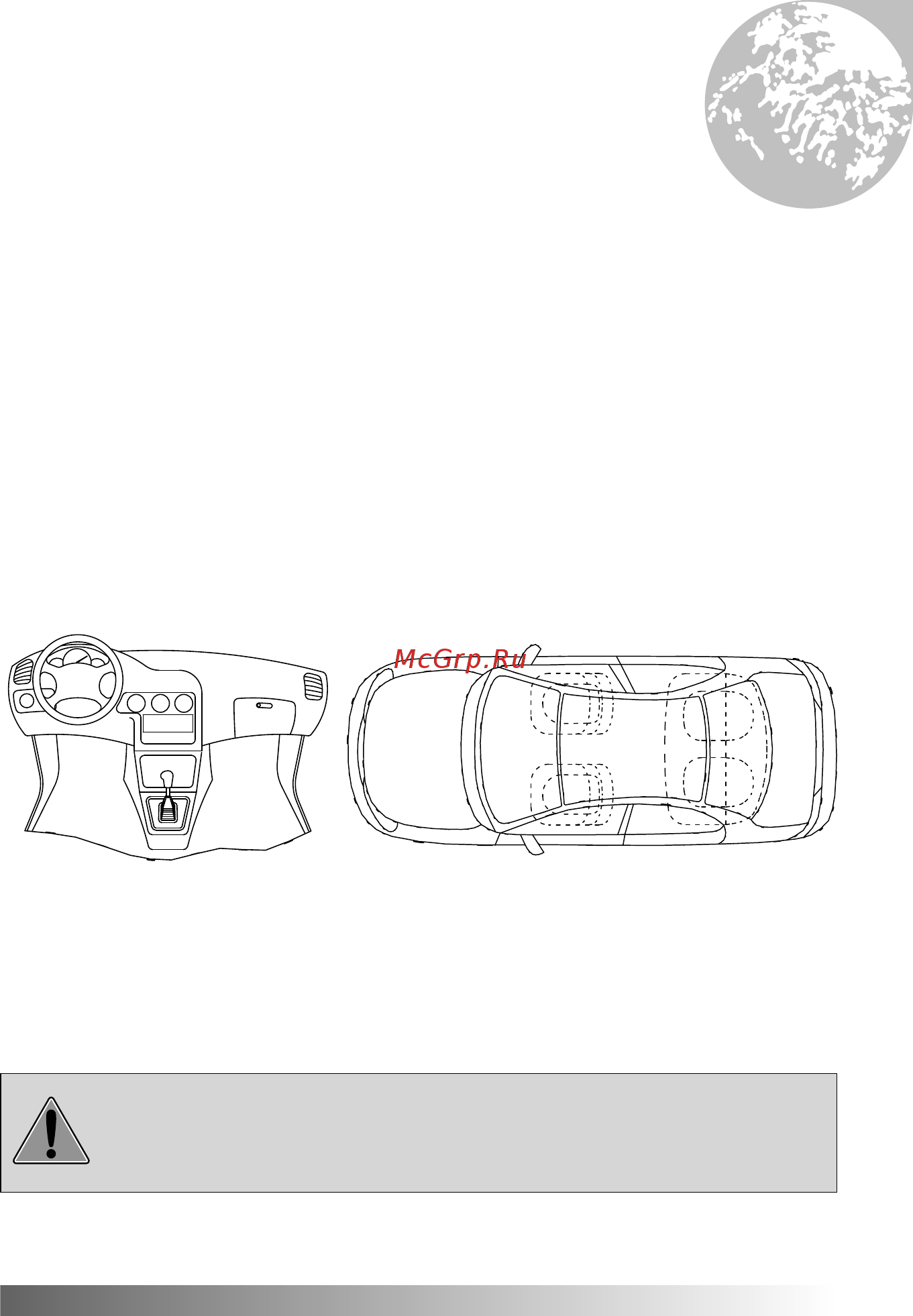

МЕСТА РАСПОЛОЖЕНИЯ ОСНОВНЫХ БЛОКОВ СИСТЕМЫ
Заполните эту страничку по окончании установки, это поможет вам впоследствии
найти нужные элементы для настройки.
ВНИМАНИЕ: Храните данное руководство только вне авто-
мобиля, в месте не доступном потенциальному угонщику.
- Предохранители - Сирена
- Базовый блок охранной системы - Передатчик пейджера
- Дополнительные датчики - Концевые выключатели
- Индикатор состояния - Реле блокировки
- Кнопка «VALET» - Сервисные реле
87
30
86
87a
85
87
30
86
87a
85
Рис. 15
Предохранитель
Схема подключения соленоида замка багажника
замка багажника
Соленоид
7
через таймерный канал №1
Реле
10А
Кнопка
отпирания
замка
+12В
Зеленый
разъем X1
багажника
через таймерный канал №2
Схема подключения соленоида замка багажника
Соленоид
замка
отпирания
Рис. 14
замка багажника
багажника
Предохранитель
разъем X5
+12В
10А
Кнопка
3
2
1
87a
87
30
10А макс
Реле таймерного
Рис. 16
канала №2
Рис. 17
8
Схема подключения сирены (пейджера)
I имп > 3A
с током потребления более 3А
Реле
+12В
Фиолетовый
разъем X1
пейджер подключается аналогично к выводу 9 разъема X1 (розовый)
+12В
назначить таймерный канал для выполнения этой функции)
Пример схемы для реализации функции поддержки зажигания
с помощью Таймерного канала №2 (при программировании
30/1
15/1
50/1
к блоку зажигания
Предохранитель
разъем X5
3
2
1
87a
87
30
10А макс
Реле таймерного
канала №2
Серый/Красный
Серый/Белый
Серый/Черный
+12В
10А
Серый/Красный
Серый/Белый
Серый/Черный
