Elitech св200 [11/12] Возможные неисправности и методы их устранения

Содержание

• Внимание не подключайте станок к сети электропитания до тех пор пока внимательно не ознакомитесь с руководством по эксплуатации и поэтапно не пройдете все пункты настройки и регулировки станка ознакомьтесь с устройством и назначением вашего станка правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства 3
• Общие сведения 3
• Правила техники безопасности 3
• Сверлильный станок е1 1тесн далее станок предназначен для обработки различных материалов металл дерево пластмасса и т д вращающимся сверлильным или шлифующим инструментом с возможностью осевого перемещения 2 станок предназначен для работы от однофазной сети переменного тока напряжением 220в 10 частотой 50 г ц 3 станок рассчитан для эксплуатации в нормальных климатических условиях температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 20 с 4 если станок находился на улице зимой или в неотапливаемом помещении при отрицательной температуре воздуха не включайте его сразу а дайте ему прогреться до температуры окружающего воздуха в отапливаемом помещении в противном случае станок может выйти из строя при включении из за сконденсировавшейся влаги на холодных поверхностях элементов электродвигателя 3
• Технические характеристики 3
• Возможные неисправности и методы их устранения 11
• Перед транспортировкой необходимо извлечь сверло из патрона убрать все заготовки со стола и очистить станок от металлической и другой стружки транспортировку станка лучше осуществлять в разобранном виде в заводской упаковке в случае транспортировке станка в собранном виде его необходимо зафиксировать на транспортном средстве при этом станок должен опираться на основание 11
• Поперечного люфта шпинделя и при необходимости устранять его при износе зажимного патрона его следует заменить на новый соответствующего типа 11
• Правила транспортировки и хранения 11
• При напряженной эксплуатации станка следует с периодичностью один раз в три месяца проверять смазку держателя патрона контролировать возможное появление 11
• Таблица 3 11
• Хранить станок необходимо в сухом проветриваемом месте при кратковременном хранении открытые коррозирующие части станка необходимо смазать защитной технической смазкой покрытые защитной смазкой станки могут храниться до 12 месяцев в помещении при температуре окружающего воздуха в пределах от 5 с до 25 с и влажности воздуха не превышающей 70 при длительном хранении до 5 лет необходимо открытые коррозирующие части машины покрыть специальной консервационной смазкой 11

Похожие устройства

• Elitech св270 Инструкция по эксплуатации
• Elitech пр 550 Инструкция по эксплуатации
• Elitech св 390 Инструкция по эксплуатации
• Elitech дп 1000 Инструкция по эксплуатации
• Elitech пр 800н Инструкция по эксплуатации
• Elitech бэс 6500 рси Инструкция по эксплуатации
• Elitech асн 9000 т Инструкция по эксплуатации
• Elitech асн 15000 т Инструкция по эксплуатации
• Elitech асн 7000 Инструкция по эксплуатации
• Elitech асн 6000 т Инструкция по эксплуатации
• Elitech асн 5000 Инструкция по эксплуатации
• Elitech асн 500 Инструкция по эксплуатации
• Elitech асн 4500 т Инструкция по эксплуатации
• Elitech асн 30000 т Инструкция по эксплуатации
• Elitech асн 3000 Инструкция по эксплуатации
• Elitech асн 20000 Инструкция по эксплуатации
• Elitech асн 2000 Инструкция по эксплуатации
• Elitech асн 15000 Инструкция по эксплуатации
• Elitech асн 1500 Инструкция по эксплуатации
• Elitech асн 10000 Инструкция по эксплуатации

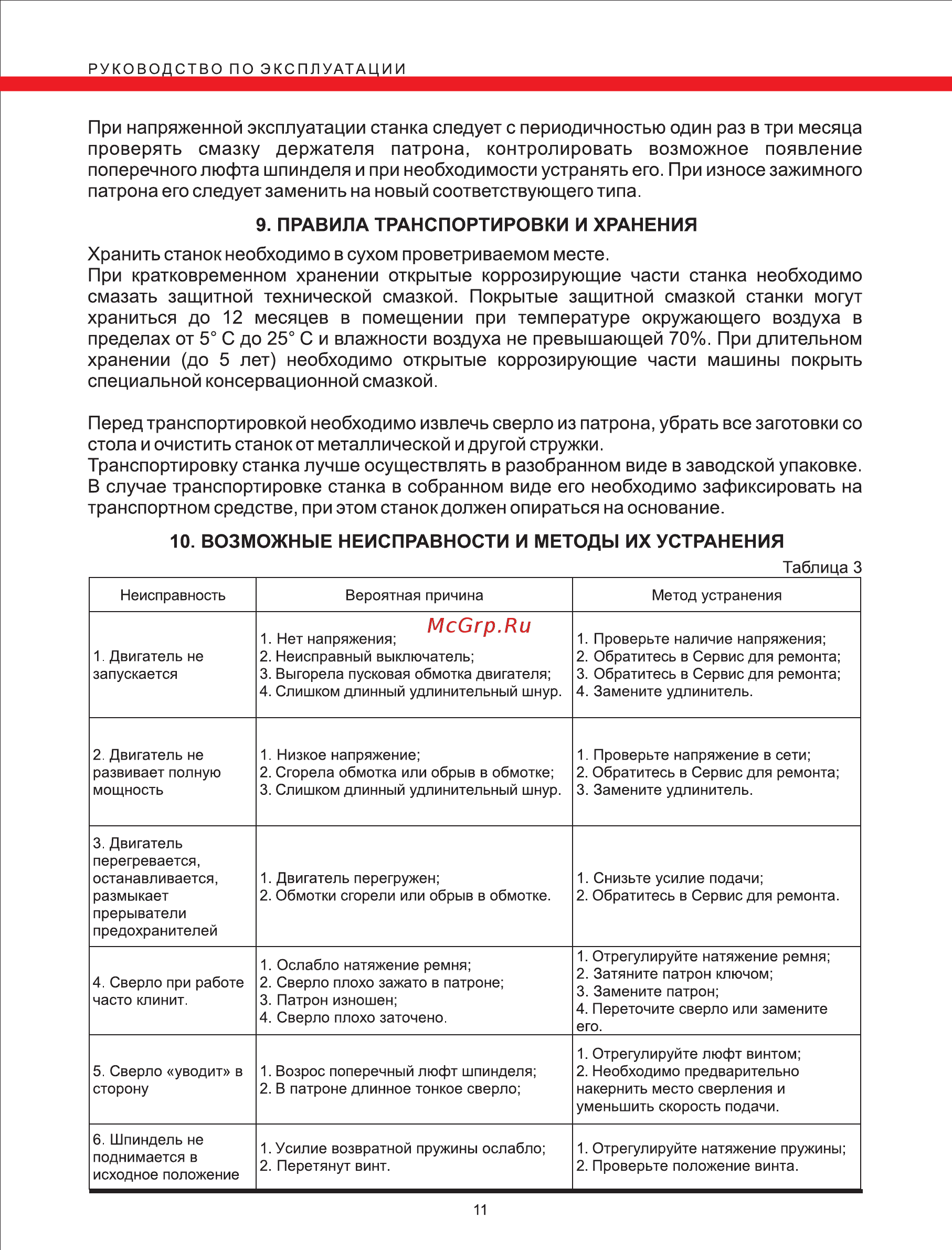

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ При напряженной эксплуатации станка следует с периодичностью один раз в три месяца проверять смазку держателя патрона контролировать возможное появление поперечного люфта шпинделя и при необходимости устранять его При износе зажимного патрона его следует заменить на новый соответствующего типа 9 ПРАВИЛА ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ Хранить станок необходимо в сухом проветриваемом месте При кратковременном хранении открытые коррозирующие части станка необходимо смазать защитной технической смазкой Покрытые защитной смазкой станки могут храниться до 12 месяцев в помещении при температуре окружающего воздуха в пределах от 5 С до 25 С и влажности воздуха не превышающей 70 При длительном хранении до 5 лет необходимо открытые коррозирующие части машины покрыть специальной консервационной смазкой Перед транспортировкой необходимо извлечь сверло из патрона убрать все заготовки со стола и очистить станок от металлической и другой стружки Транспортировку станка лучше осуществлять в разобранном виде в заводской упаковке В случае транспортировке станка в собранном виде его необходимо зафиксировать на транспортном средстве при этом станок должен опираться на основание 10 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Таблица 3 Неисправность Вероятная причина Метод устранения 1 Двигатель не запускается 1 Нет напряжения 2 Неисправный выключатель 3 Выгорела пусковая обмотка двигателя 4 Слишком длинный удлинительный шнур 1 Проверьте наличие напряжения 2 Обратитесь в Сервис для ремонта 3 Обратитесь в Сервис для ремонта 4 Замените удлинитель 2 Двигатель не развивает полную мощность 1 Низкое напряжение 2 Сгорела обмотка или обрыв в обмотке 3 Слишком длинный удлинительный шнур 1 Проверьте напряжение в сети 2 Обратитесь в Сервис для ремонта 3 Замените удлинитель 3 Двигатель перегревается останавливается размыкает прерыватели предохранителей 1 Двигатель перегружен 2 Обмотки сгорели или обрыв в обмотке 1 Снизьте усилие подачи 2 Обратитесь в Сервис для ремонта 4 Сверло при работе часто клинит 1 Ослабло натяжение ремня 2 Сверло плохо зажато в патроне 3 Патрон изношен 4 Сверло плохо заточено 1 Отрегулируйте натяжение ремня 2 Затяните патрон ключом 3 Замените патрон 4 Переточите сверло или замените его 5 Сверло уводит в сторону 1 Возрос поперечный люфт шпинделя 2 В патроне длинное тонкое сверло 1 Отрегулируйте люфт винтом 2 Необходимо предварительно накернить место сверления и уменьшить скорость подачи 6 Шпиндель не поднимается в исходное положение 1 Усилие возвратной пружины ослабло 2 Перетянут винт 1 Отрегулируйте натяжение пружины 2 Проверьте положение винта 11
