Elitech св200 [3/12] Общие сведения

Содержание

• Внимание не подключайте станок к сети электропитания до тех пор пока внимательно не ознакомитесь с руководством по эксплуатации и поэтапно не пройдете все пункты настройки и регулировки станка ознакомьтесь с устройством и назначением вашего станка правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства 3
• Общие сведения 3
• Правила техники безопасности 3
• Сверлильный станок е1 1тесн далее станок предназначен для обработки различных материалов металл дерево пластмасса и т д вращающимся сверлильным или шлифующим инструментом с возможностью осевого перемещения 2 станок предназначен для работы от однофазной сети переменного тока напряжением 220в 10 частотой 50 г ц 3 станок рассчитан для эксплуатации в нормальных климатических условиях температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 20 с 4 если станок находился на улице зимой или в неотапливаемом помещении при отрицательной температуре воздуха не включайте его сразу а дайте ему прогреться до температуры окружающего воздуха в отапливаемом помещении в противном случае станок может выйти из строя при включении из за сконденсировавшейся влаги на холодных поверхностях элементов электродвигателя 3
• Технические характеристики 3
• Возможные неисправности и методы их устранения 11
• Перед транспортировкой необходимо извлечь сверло из патрона убрать все заготовки со стола и очистить станок от металлической и другой стружки транспортировку станка лучше осуществлять в разобранном виде в заводской упаковке в случае транспортировке станка в собранном виде его необходимо зафиксировать на транспортном средстве при этом станок должен опираться на основание 11
• Поперечного люфта шпинделя и при необходимости устранять его при износе зажимного патрона его следует заменить на новый соответствующего типа 11
• Правила транспортировки и хранения 11
• При напряженной эксплуатации станка следует с периодичностью один раз в три месяца проверять смазку держателя патрона контролировать возможное появление 11
• Таблица 3 11
• Хранить станок необходимо в сухом проветриваемом месте при кратковременном хранении открытые коррозирующие части станка необходимо смазать защитной технической смазкой покрытые защитной смазкой станки могут храниться до 12 месяцев в помещении при температуре окружающего воздуха в пределах от 5 с до 25 с и влажности воздуха не превышающей 70 при длительном хранении до 5 лет необходимо открытые коррозирующие части машины покрыть специальной консервационной смазкой 11

Похожие устройства

• Elitech св270 Инструкция по эксплуатации
• Elitech пр 550 Инструкция по эксплуатации
• Elitech св 390 Инструкция по эксплуатации
• Elitech дп 1000 Инструкция по эксплуатации
• Elitech пр 800н Инструкция по эксплуатации
• Elitech бэс 6500 рси Инструкция по эксплуатации
• Elitech асн 9000 т Инструкция по эксплуатации
• Elitech асн 15000 т Инструкция по эксплуатации
• Elitech асн 7000 Инструкция по эксплуатации
• Elitech асн 6000 т Инструкция по эксплуатации
• Elitech асн 5000 Инструкция по эксплуатации
• Elitech асн 500 Инструкция по эксплуатации
• Elitech асн 4500 т Инструкция по эксплуатации
• Elitech асн 30000 т Инструкция по эксплуатации
• Elitech асн 3000 Инструкция по эксплуатации
• Elitech асн 20000 Инструкция по эксплуатации
• Elitech асн 2000 Инструкция по эксплуатации
• Elitech асн 15000 Инструкция по эксплуатации
• Elitech асн 1500 Инструкция по эксплуатации
• Elitech асн 10000 Инструкция по эксплуатации

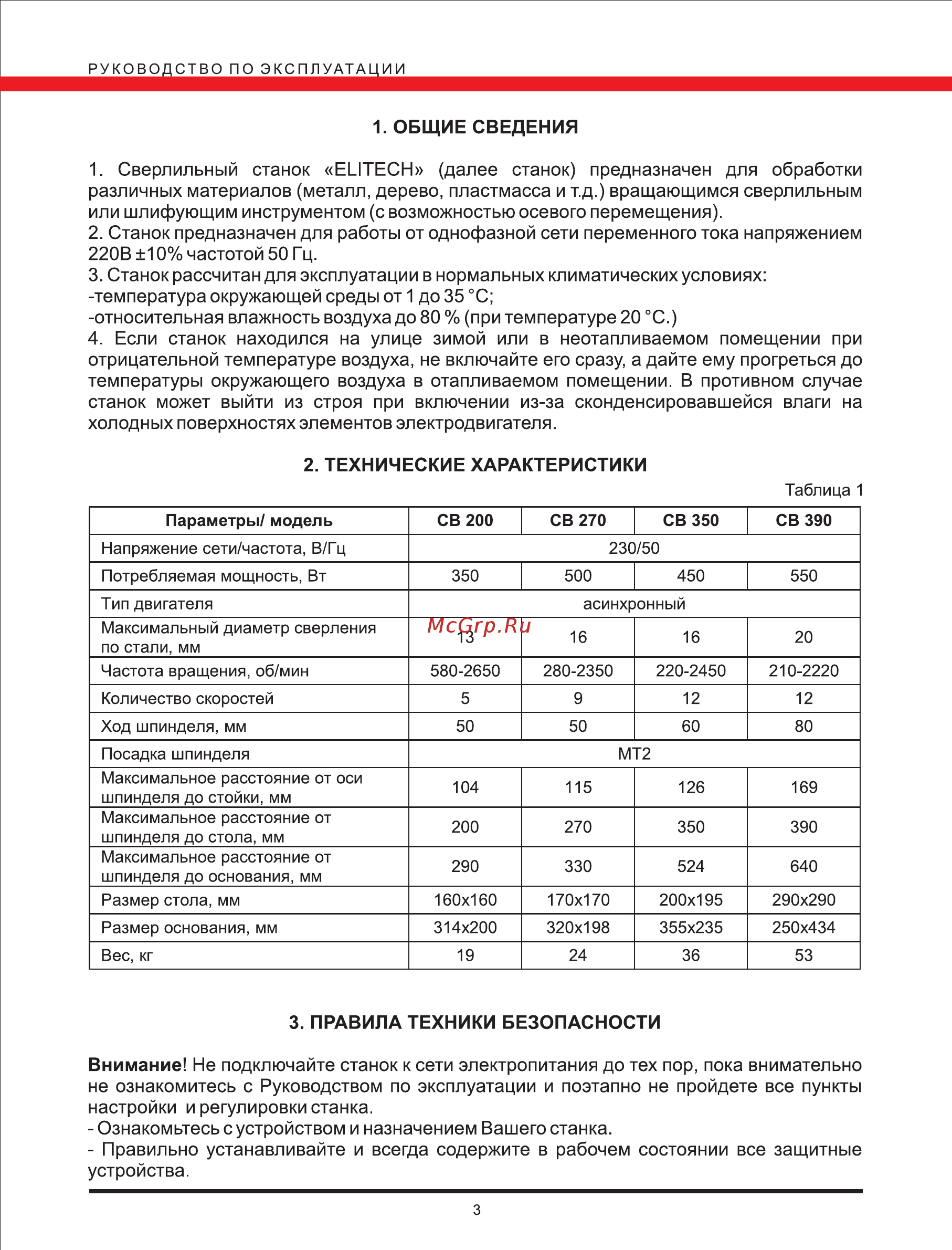

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 1 ОБЩИЕ СВЕДЕНИЯ 1 Сверлильный станок Е1 1ТЕСН далее станок предназначен для обработки различных материалов металл дерево пластмасса и т д вращающимся сверлильным или шлифующим инструментом с возможностью осевого перемещения 2 Станок предназначен для работы от однофазной сети переменного тока напряжением 220В 10 частотой 50 Г ц 3 Станок рассчитан для эксплуатации в нормальных климатических условиях температура окружающей среды от 1 до 35 С относительная влажность воздуха до 80 при температуре 20 С 4 Если станок находился на улице зимой или в неотапливаемом помещении при отрицательной температуре воздуха не включайте его сразу а дайте ему прогреться до температуры окружающего воздуха в отапливаемом помещении В противном случае станок может выйти из строя при включении из за сконденсировавшейся влаги на холодных поверхностях элементов электродвигателя 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Таблица 1 Параметры модель СВ 200 СВ 270 Напряжение сети частота В Гц Потребляемая мощность Вт Тип двигателя Максимальный диаметр сверления по стали мм Частота вращения об мин СВ 350 СВ 390 450 550 230 50 350 500 асинхронный 13 16 16 20 580 2650 280 2350 220 2450 210 2220 Количество скоростей 5 9 12 12 Ход шпинделя мм 50 50 60 80 Посадка шпинделя Максимальное расстояние от оси шпинделя до стойки мм Максимальное расстояние от шпинделя до стола мм Максимальное расстояние от шпинделя до основания мм Размер стола мм Размер основания мм Вес кг МТ2 104 115 126 169 200 270 350 390 290 330 524 640 160x160 170x170 200x195 290x290 314x200 320x198 355x235 250x434 19 24 36 53 3 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ Внимание Не подключайте станок к сети электропитания до тех пор пока внимательно не ознакомитесь с Руководством по эксплуатации и поэтапно не пройдете все пункты настройки и регулировки станка Ознакомьтесь с устройством и назначением Вашего станка Правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства 3
