Содержание

• Внимание не подключайте станок к сети электропитания до тех пор пока внимательно не ознакомитесь с руководством по эксплуатации и поэтапно не пройдете все пункты настройки и регулировки станка ознакомьтесь с устройством и назначением вашего станка правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства 3
• Общие сведения 3
• Правила техники безопасности 3
• Сверлильный станок е1 1тесн далее станок предназначен для обработки различных материалов металл дерево пластмасса и т д вращающимся сверлильным или шлифующим инструментом с возможностью осевого перемещения 2 станок предназначен для работы от однофазной сети переменного тока напряжением 220в 10 частотой 50 г ц 3 станок рассчитан для эксплуатации в нормальных климатических условиях температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 20 с 4 если станок находился на улице зимой или в неотапливаемом помещении при отрицательной температуре воздуха не включайте его сразу а дайте ему прогреться до температуры окружающего воздуха в отапливаемом помещении в противном случае станок может выйти из строя при включении из за сконденсировавшейся влаги на холодных поверхностях элементов электродвигателя 3
• Технические характеристики 3
• Возможные неисправности и методы их устранения 11
• Перед транспортировкой необходимо извлечь сверло из патрона убрать все заготовки со стола и очистить станок от металлической и другой стружки транспортировку станка лучше осуществлять в разобранном виде в заводской упаковке в случае транспортировке станка в собранном виде его необходимо зафиксировать на транспортном средстве при этом станок должен опираться на основание 11
• Поперечного люфта шпинделя и при необходимости устранять его при износе зажимного патрона его следует заменить на новый соответствующего типа 11
• Правила транспортировки и хранения 11
• При напряженной эксплуатации станка следует с периодичностью один раз в три месяца проверять смазку держателя патрона контролировать возможное появление 11
• Таблица 3 11
• Хранить станок необходимо в сухом проветриваемом месте при кратковременном хранении открытые коррозирующие части станка необходимо смазать защитной технической смазкой покрытые защитной смазкой станки могут храниться до 12 месяцев в помещении при температуре окружающего воздуха в пределах от 5 с до 25 с и влажности воздуха не превышающей 70 при длительном хранении до 5 лет необходимо открытые коррозирующие части машины покрыть специальной консервационной смазкой 11

Похожие устройства

• Elitech св270 Инструкция по эксплуатации
• Elitech пр 550 Инструкция по эксплуатации
• Elitech св 390 Инструкция по эксплуатации
• Elitech дп 1000 Инструкция по эксплуатации
• Elitech пр 800н Инструкция по эксплуатации
• Elitech бэс 6500 рси Инструкция по эксплуатации
• Elitech асн 9000 т Инструкция по эксплуатации
• Elitech асн 15000 т Инструкция по эксплуатации
• Elitech асн 7000 Инструкция по эксплуатации
• Elitech асн 6000 т Инструкция по эксплуатации
• Elitech асн 5000 Инструкция по эксплуатации
• Elitech асн 500 Инструкция по эксплуатации
• Elitech асн 4500 т Инструкция по эксплуатации
• Elitech асн 30000 т Инструкция по эксплуатации
• Elitech асн 3000 Инструкция по эксплуатации
• Elitech асн 20000 Инструкция по эксплуатации
• Elitech асн 2000 Инструкция по эксплуатации
• Elitech асн 15000 Инструкция по эксплуатации
• Elitech асн 1500 Инструкция по эксплуатации
• Elitech асн 10000 Инструкция по эксплуатации

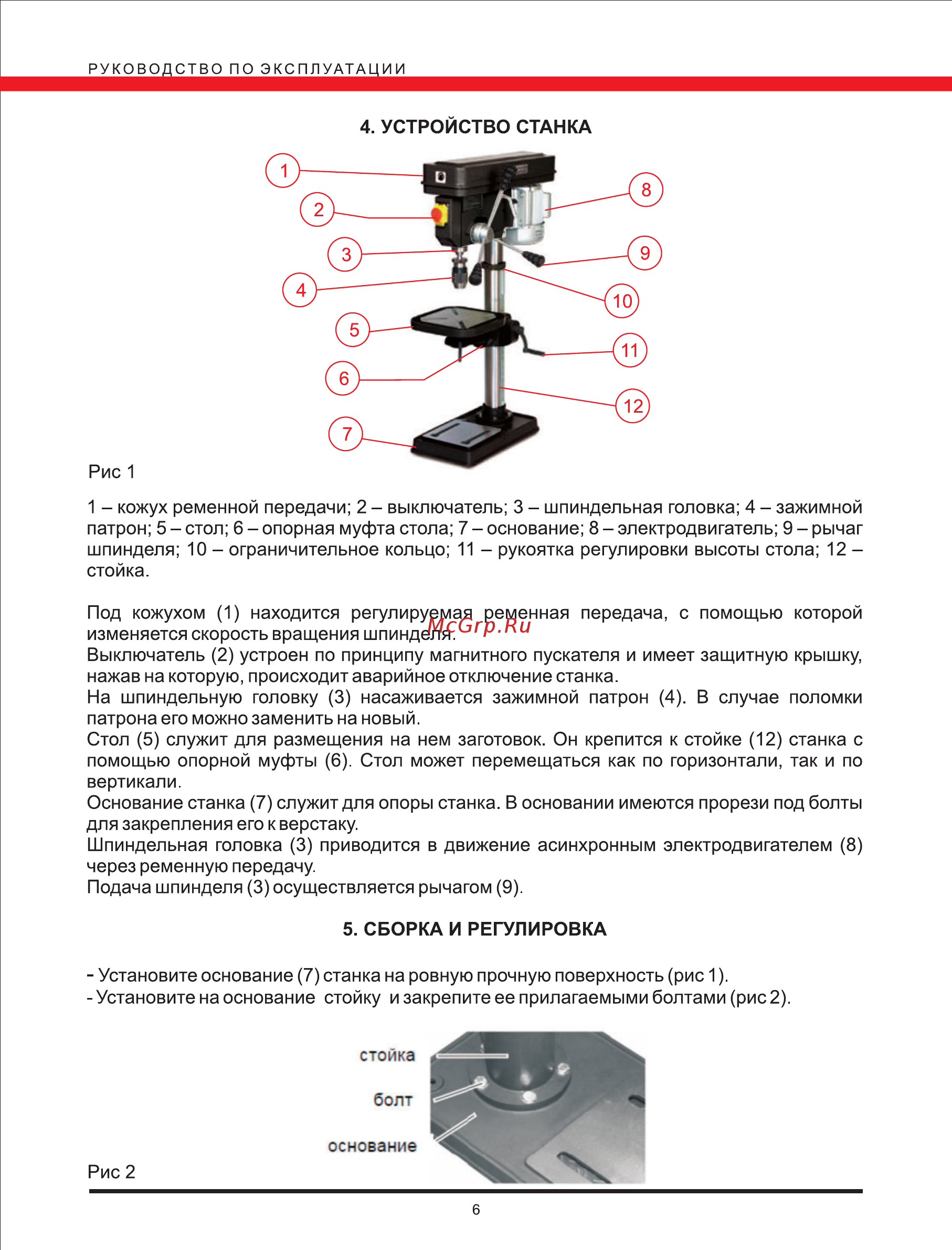

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Рис 1 1 кожух ременной передачи 2 выключатель 3 шпиндельная головка 4 зажимной патрон 5 стол 6 опорная муфта стола 7 основание 8 электродвигатель 9 рычаг шпинделя 10 ограничительное кольцо 11 рукоятка регулировки высоты стола 12 стойка Под кожухом 1 находится регулируемая ременная передача с помощью которой изменяется скорость вращения шпинделя Выключатель 2 устроен по принципу магнитного пускателя и имеет защитную крышку нажав на которую происходит аварийное отключение станка На шпиндельную головку 3 насаживается зажимной патрон 4 В случае поломки патрона его можно заменить на новый Стол 5 служит для размещения на нем заготовок Он крепится к стойке 12 станка с помощью опорной муфты 6 Стол может перемещаться как по горизонтали так и по вертикали Основание станка 7 служит для опоры станка В основании имеются прорези под болты для закрепления его к верстаку Шпиндельная головка 3 приводится в движение асинхронным электродвигателем 8 через ременную передачу Подача шпинделя 3 осуществляется рычагом 9 5 СБОРКА И РЕГУЛИРОВКА Установите основание 7 станка на ровную прочную поверхность рис 1 Установите на основание стойку и закрепите ее прилагаемыми болтами рис 2 стойка болт основание Рис 2 6
