ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ

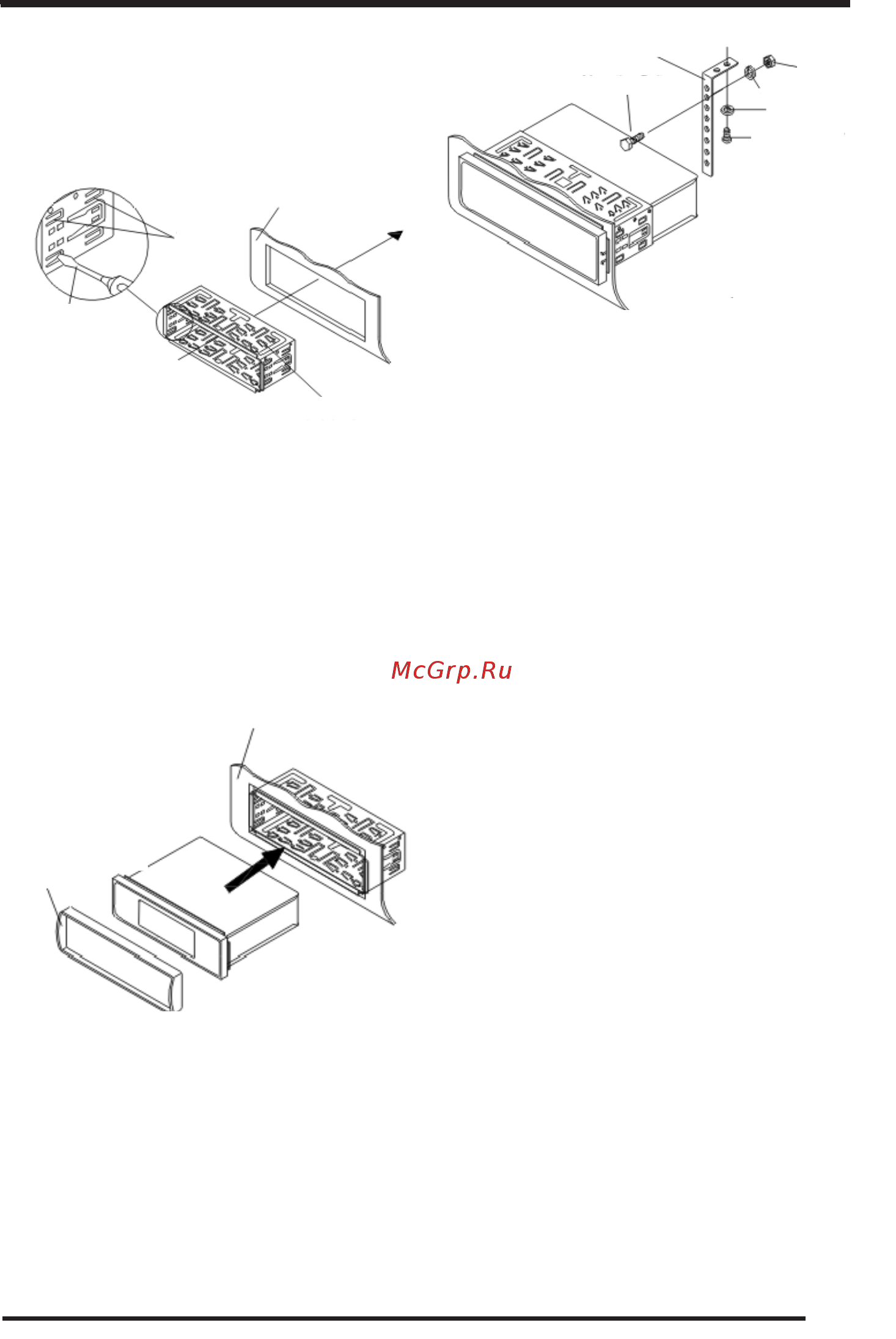

6. Вставьте монтажную раму (без проигрывателя)
в отсек приборной панели и отогните «язычки»
при помощи отвертки. Не все «язычки» подхо-
дят под размер приборной панели автомобиля,
выберите наиболее подходящие.
Отвёртка
Язычки
Приборная панель
Монтажная рама
7. Подсоедините к проигрывателю разъемы пита-
ния и динамиков, другие провода и кабели,
разъем антенны. Убедитесь, что провода нигде
не пережаты. Убедитесь в правильности сде-
ланных присоединений при помощи пробного
включения
8. Аккуратно вставьте проигрыватель в монтаж-
ную раму до щелчка фиксаторов, следя при
этом за положением проводов, чтобы случайно
не повредить их.
Приборная панель
Обрамление
Закрепите тыловую часть прибора при помощи ме-
таллической скобы, при этом другой конец монтаж-
ной скобы закрепите с помощью винта 5х25 мм, как
показано на рисунке. При необходимости изогните
скобу. Обратите внимание, что короткий конец кре-
пежного болта должен быть направлен к ресиверу,
а длинный – к приборной панели.
Крепежный болт
Металлическая скоба
Шестигранная
гайка
Саморез
Пружинная шайба
Шайба
10. Подсоедините «-» клемму автомобильного ак-
кумулятора. Установите обрамление аппарата.
Порядок извлечения установленного аппарата
1. Убедитесь, что зажигание выключено. При не-
обходимости отсоедините провод от «-» клем-
мы аккумулятора автомобиля.
2. Нажмите кнопку снятия передней панели и сни-
мите переднюю панель (см. раздел «Установка
и снятие передней панели»).
3. Снимите обрамление.
4. Вставьте до упора ключи, входящие в комплект
поставки, в пазы на боковых поверхностях пе-
редней панели. Извлеките прибор из панели
автомобиля.
