7
ПОДСОЕДИНЕНИЯ
Многие автомобили оборудованы ISO разъемами,
которые находятся за приборной панелью, что
делает выполнение подсоединений проще. Если в
вашем автомобиле отсутствует ISO разъем, реко-
мендуется приобрести его дополнительно, для это-
го проконсультируйтесь с дилером марки вашего
автомобиля.
Другие цепи для подсоединения чаще всего нахо-
дятся также в приборной панели.
ВНИМАНИЕ:
Если подсоединения выполнены неправиль-
но, это может вызвать повреждение изде-
лия, в таком случае прибор не подлежит ре-
монту по гарантии.
Выполняйте присоединения в точном соот-
ветствии со схемой присоединений. В слу-
чае возникновения сомнений в правильности
присоединения – обратитесь за консультаци-
ей в сервисный центр производителя.
Тщательно изолируйте все неиспользован-
ные провода.
Провода (и «+» и «-»), идущие на громкого-
ворители должны быть изолированы как от
корпуса автомобиля, так и от источника +12В.
Не соединяйте между собой провода, идущие
на громкоговорители разных каналов.
Соблюдайте полярность присоединения к
громкоговорителям.
Суммарное сопротивление громкоговорите-
лей, подключенных к одному каналу должно
быть не менее 4 Ом.
Не присоединяйте несколько громкоговори-
телей к выходу одного канала.
Провод питания радиоантенны (Синий) нель-
зя подключать к цепям с суммарным током
потребления более 100мА (0.1А). Не соеди-
няйте этот провод с корпусом автомобиля.
Убедитесь, что в вашем автомобиле используется
электрическая система с номинальным напряже-
нием +12 В с «минусом» на корпусе. В противном
случае вам потребуется конвертор.
Перед выполнением подсоединений отключите
питание цепи аудиосистемы (радио), удалив соот-
ветствующий предохранитель из коробки предо-
хранителей.

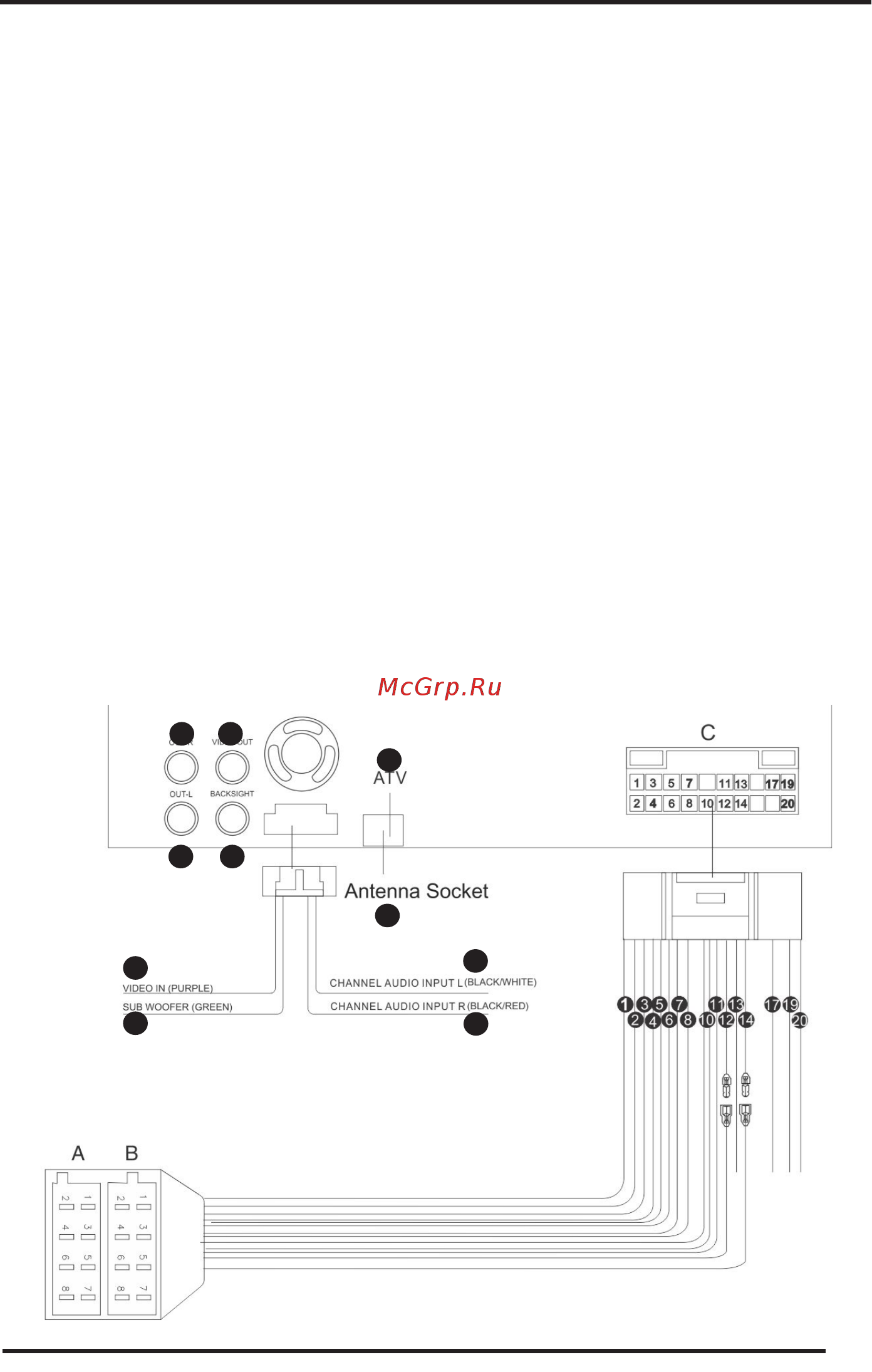

Выполните подсоединения в соответствии со схе-
мой, представленной ниже.
3
7 8
9
10
4
2
1
56
