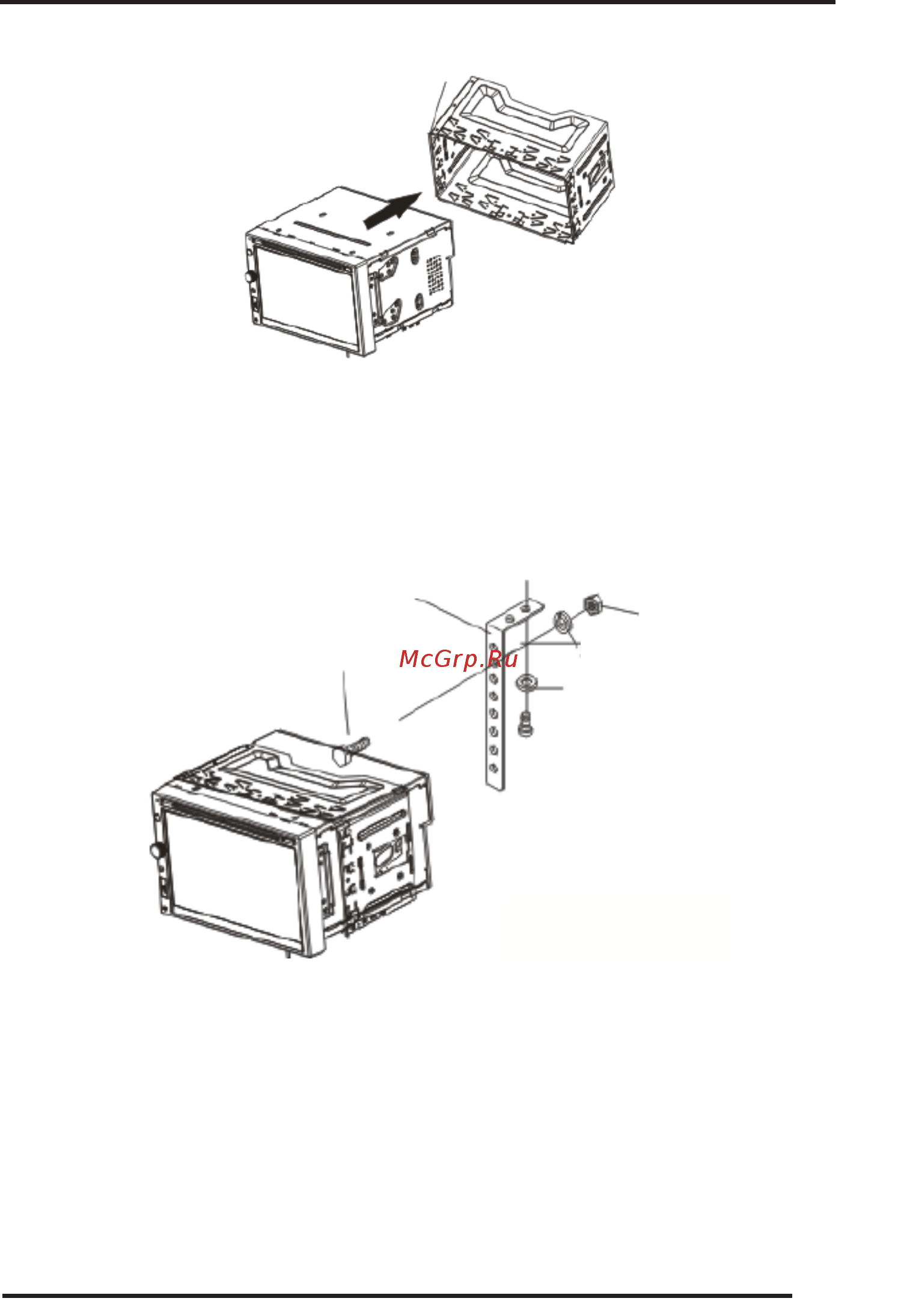

ПОДКЛЮЧЕНИЯ

Многие автомобили оборудованы ISO разъёмами, которые находятся за приборной панелью, что делает

выполнение подключений проще. Если в автомобиле отсутствуют ISO разъёмы, рекомендуется приобре-

сти их дополнительно.

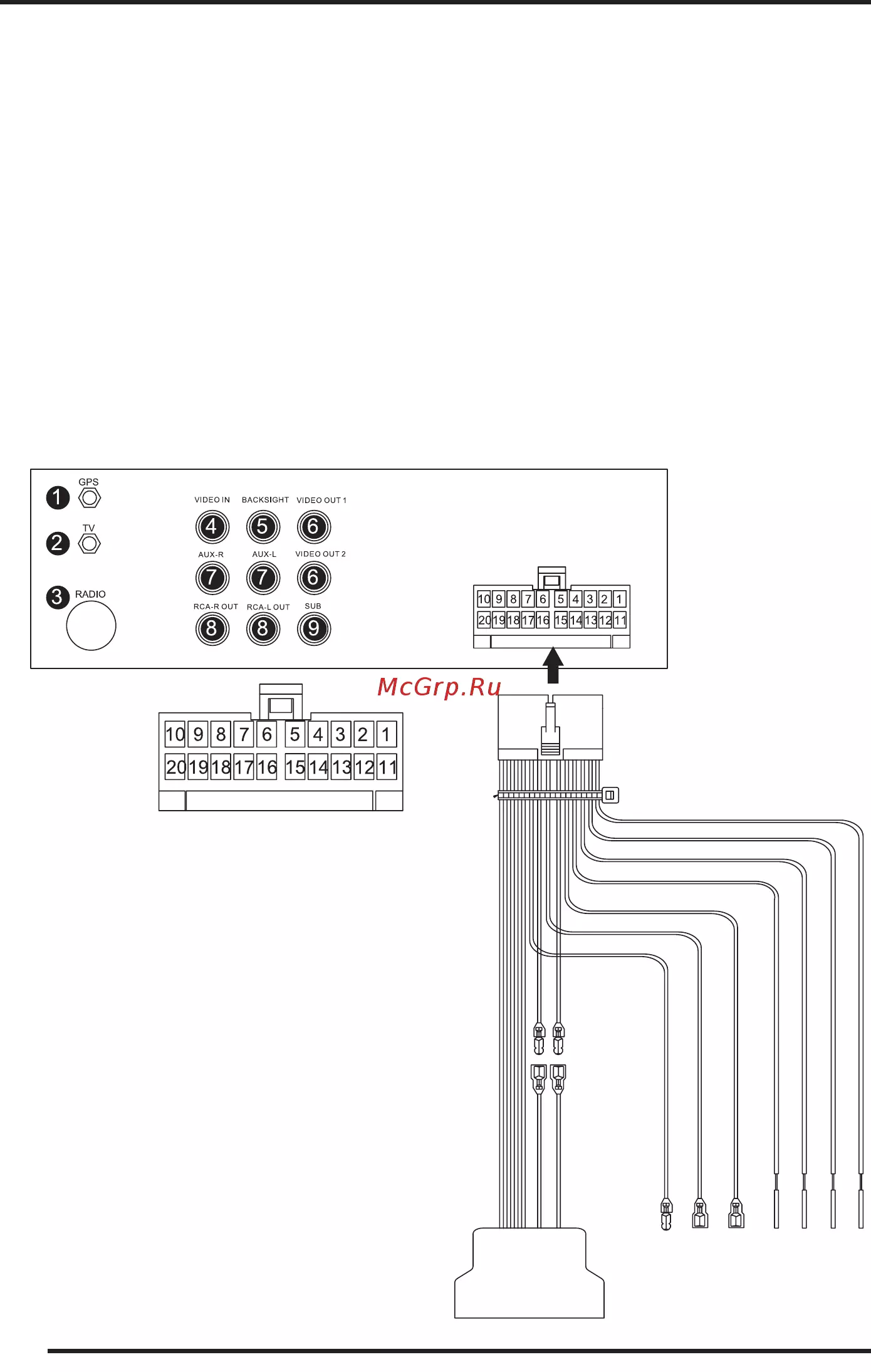

1. GPS – GPS-антенна

2. TV – Телевизионная антенна

3. RADIO – Радиоантенна

4. VIDEO IN – Видеовход

5. BACKSHIGHT – Камера заднего вида

6. VIDEO OUT 1/2 – Видеовыход 1/2

7. AUX-R/L – Аудиовход правый/левый каналы

8. RCA-R/L OUT – Аудиовыход RCA правый/левый ка-

налы

9. SUB – Сабвуфер

ВНИМАНИЕ:

Если подключения выполнены неправильно,

это может вызвать повреждение изделия, в

таком случае прибор не подлежит ремонту по

гарантии.

Убедитесь, что провода питания подключены

правильно. Неправильное подключение при-

ведёт к перегоранию предохранителя и/или

поломке прибора.

При необходимости заменить предохрани-

тель обратитесь в авторизованный сервис-

ный центр.

Чтобы активировать функцию видео, корич-

невый провод PARKING следует подключить к

стояночному тормозу.

Не подключайте проигрыватель к аккумуля-

тору автомобиля до тех пор, пока не заверши-

те все остальные подключения.

Убедитесь, что жёлтый провод подключён к

клемме «+» аккумулятора.

Для подключения используйте динамики со-

противлением 4-8 Ом.
