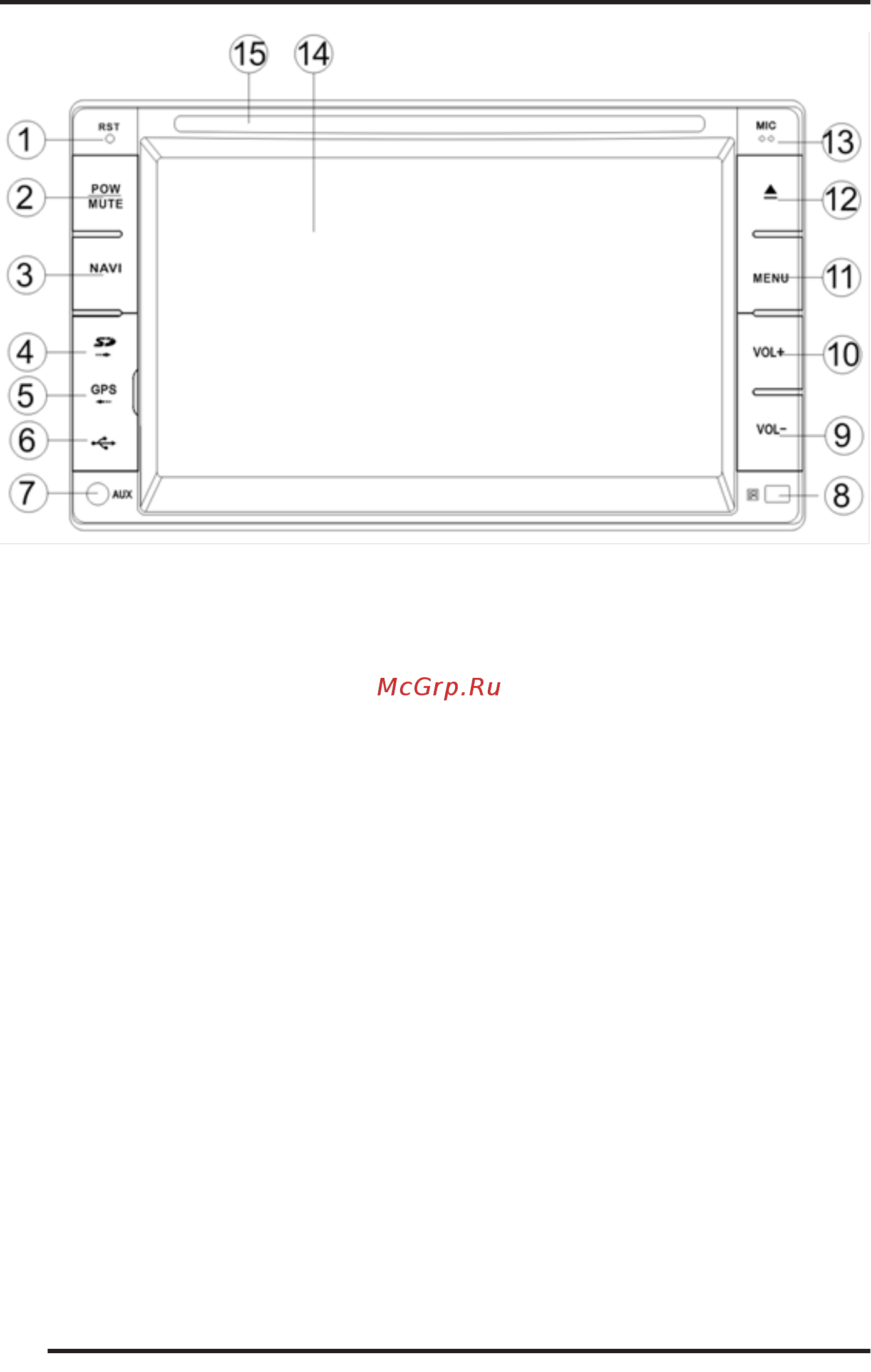

ПОДКЛЮЧЕНИЯ

№ штыря Цвет провода Описание

1 Оранжевый/чёрный К кнопкам управления на руле А

2 Розовый К камере заднего вида

3 Оранжевый К подсветке кнопок

4 Коричневый К стояночному тормозу

5 Синий Питание антенны

6 Синий/белый К усилителю

7 Серый/чёрный Фронтальный правый громкоговоритель (-)

8 Серый Фронтальный правый громкоговоритель (+)

9 Пурпурный/чёрный Тыловой правый громкоговоритель (-)

10 Пурпурный Тыловой правый громкоговоритель (+)

11 Коричневый/белый К кнопкам управления на руле В

12 -

13 -

14 Красный Зажигание

15 Жёлтый К аккумулятору (+)

16 Чёрный+чёрный К «массе»

17 Белый/чёрный Фронтальный левый громкоговоритель (-)

18 Белый Фронтальный левый громкоговоритель (+)

19 Зелёный/чёрный Тыловой левый громкоговоритель (-)

20 Зелёный Тыловой левый громкоговоритель (+)

В таблице приводится схема подключений проводов:
