Thermozone AG 4500/5000 A/W

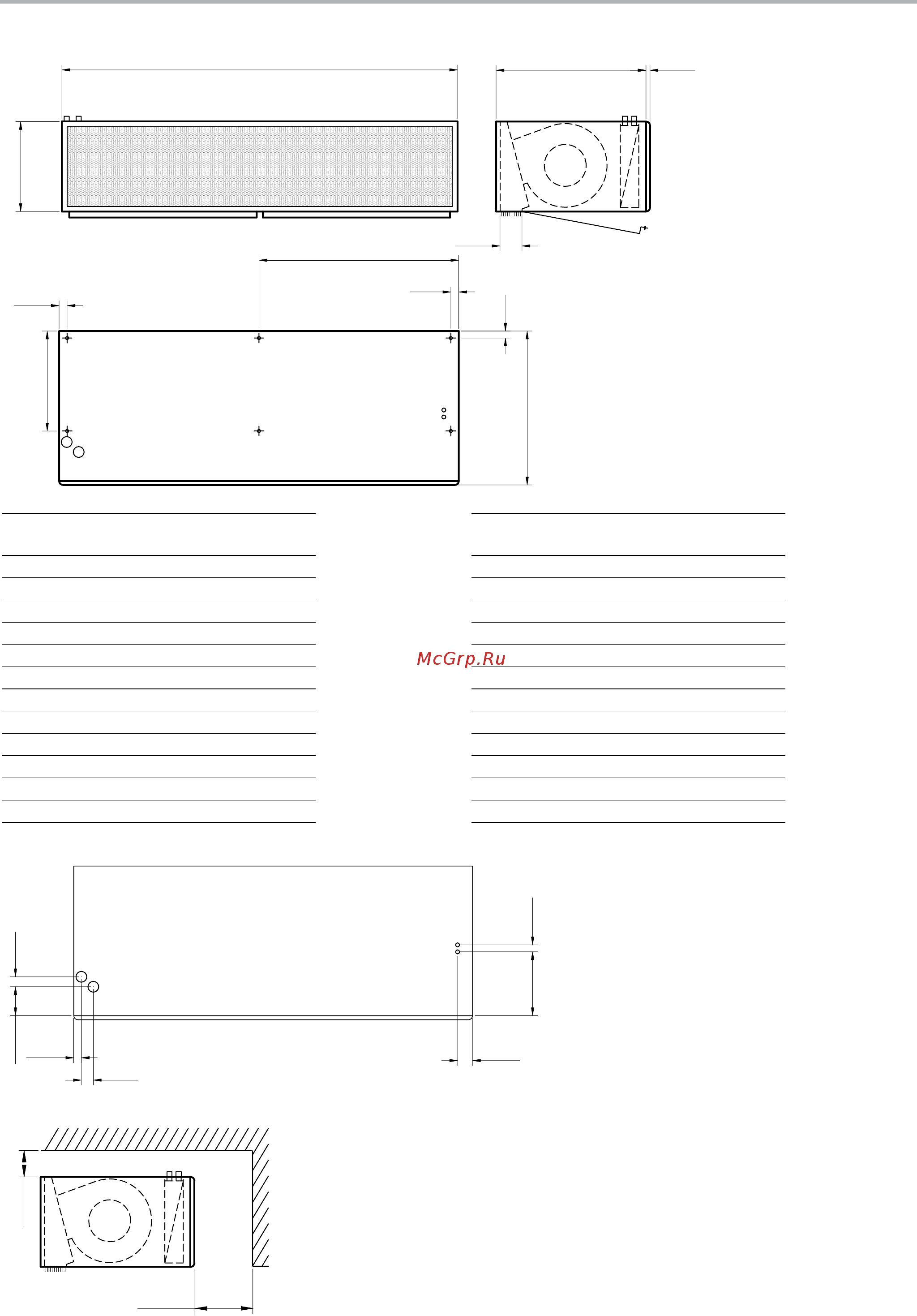

Connections
Type L
[mm]
AG4515A 1500
AG4520A 2000
AG5010A 1000
AG5015A 1500
AG5020A 2000
AG4515WL/WH 1500
AG4520WL/WH 2000
AG4525WL/WH 2500
AG5010WL/WH 1000
AG5015WL/WH 1500
AG5020WL/WH 2000
AG5025WL/WH 2500
Minimum distance
770
35
500
450
L/2
40
40
20
750L
110
38
14550
75
320 35
60
min 200
min 80
Type Connection
AG4515WH DN20
AG5015WH DN20
AG4515WL DN25
AG4520WH DN25
AG5010WL DN25
AG5015WL DN25
AG5010WH DN25
AG5020WH DN25
AG4520WL DN32
AG4525WH/WL DN32
AG5020WL DN32
AG5025WH/WL DN32
