www.fubag.ru
Omperator's anual
- 3 -
-
-

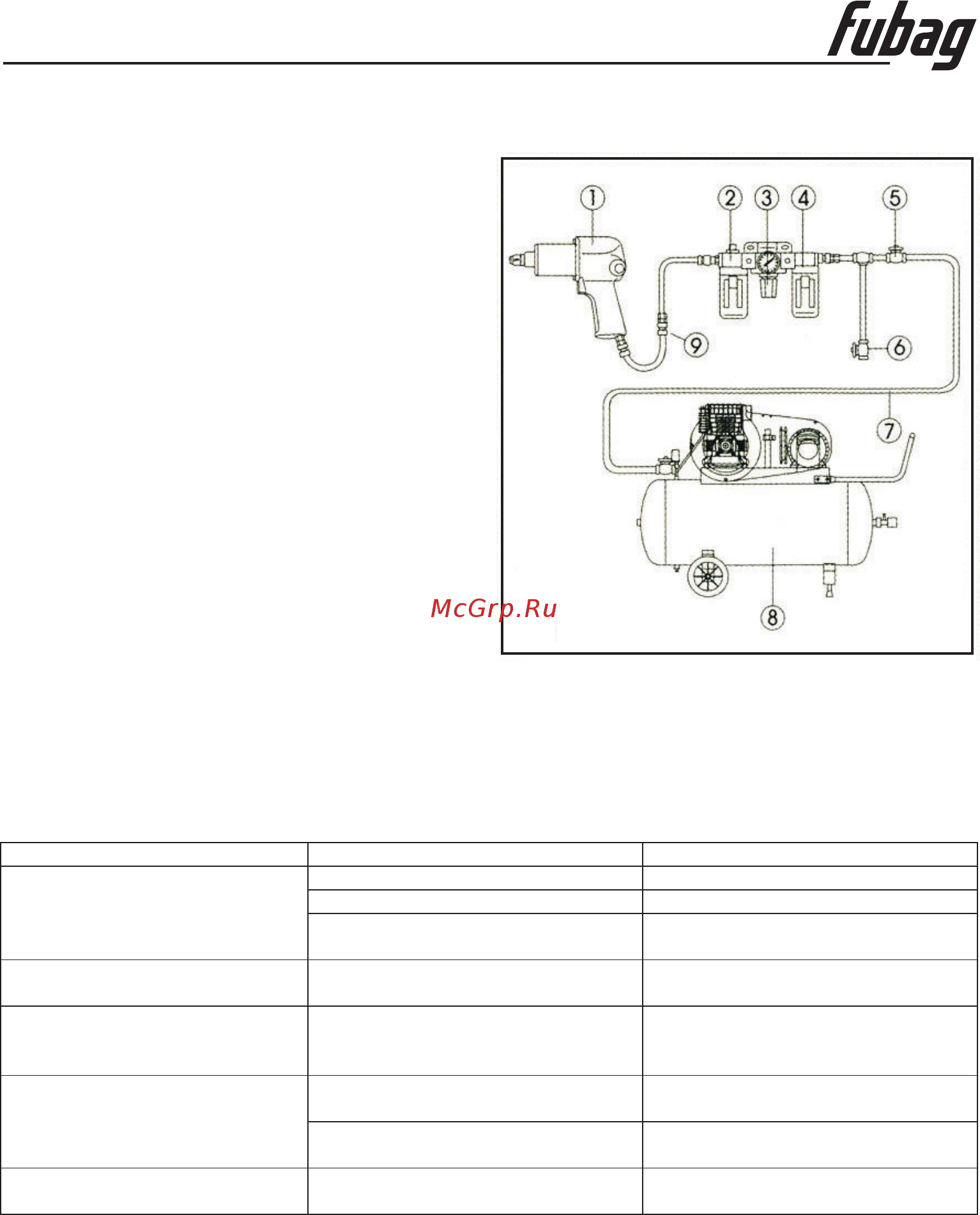

Air
O
P
F
C
P
C
C
H
Avoid mechanical damages of the tool as it
may cause malfunctions or failure.
Keep the tool clean to provide its proper
operation.
1. tool
2. il lubricator
3. ressure governor
4. ilter
5. losing cock
6. ressure release cock
7. onduit
8. ompressor
9. ose
5. Troubleshooting
Fault Possible cause Correction
Insufficient pressure in the air line Develop the pressure up to 6.3 bar
Blade tear and wear Change worn details
The tool won`t develop enough
power.
Slackening of the engine mount
Tighten the screws of the mount (if
necessary change the rubber ring)
There is spindle wavering and
bang during the operation
Tear and wear of the engine
bearings
Change the bearings
When engine rotating the
spindle won’t rotate
There is a breakdown in the place
of connection of the rotor with the
spindle
Change the details worn
There is no lubrication there
Disassemble the tool, flush the
details and lubricate them
The housing is warmed when
the engine is running, the
spindle won’t rotate
Tear and wear or break down of
the reducer
Change the details worn out
The engine won’t rotate after the
long term storage
Engine blade swelling
Bring the size of the blades to the
required one
