AC 25T ОБСЛУЖИВАНИЕ

05/10 5

Перед началом работ

• Проверить, установлена ли скоба

для защиты пальцев (1) и прочно ли она

закреплена.

• Проверить, нет ли на опрессовочных губках

(2) инструмента посторонних частиц.

• Проверить, хорошо ли затянуты резьбовые

соединения (3) шланга подачи сжатого

воздуха.

• Ввести струбцину (4) в отверстие

настольной части инструмента

и затянуть на рабочем столе.

• Проверить подачу сжатого воздуха:

Фильтрованный воздух

с давлением минимум 4 бара,

максимум 6 бар.

• Присоединить разъем (5) на педальном блоке

к шлангу подачи сжатого воздуха от компрессора.

Эксплуатация

• Зачищенный провод с надетым на него

втулочным наконечником завести

в боковое (1) или фронтальное (2)

отверстие для опрессовки.

• Процесс опрессовки осуществляется

путём нажатия педали (3).

• Отпустить педаль (4) и извле чь провод (5)

с опрессованным наконечником.

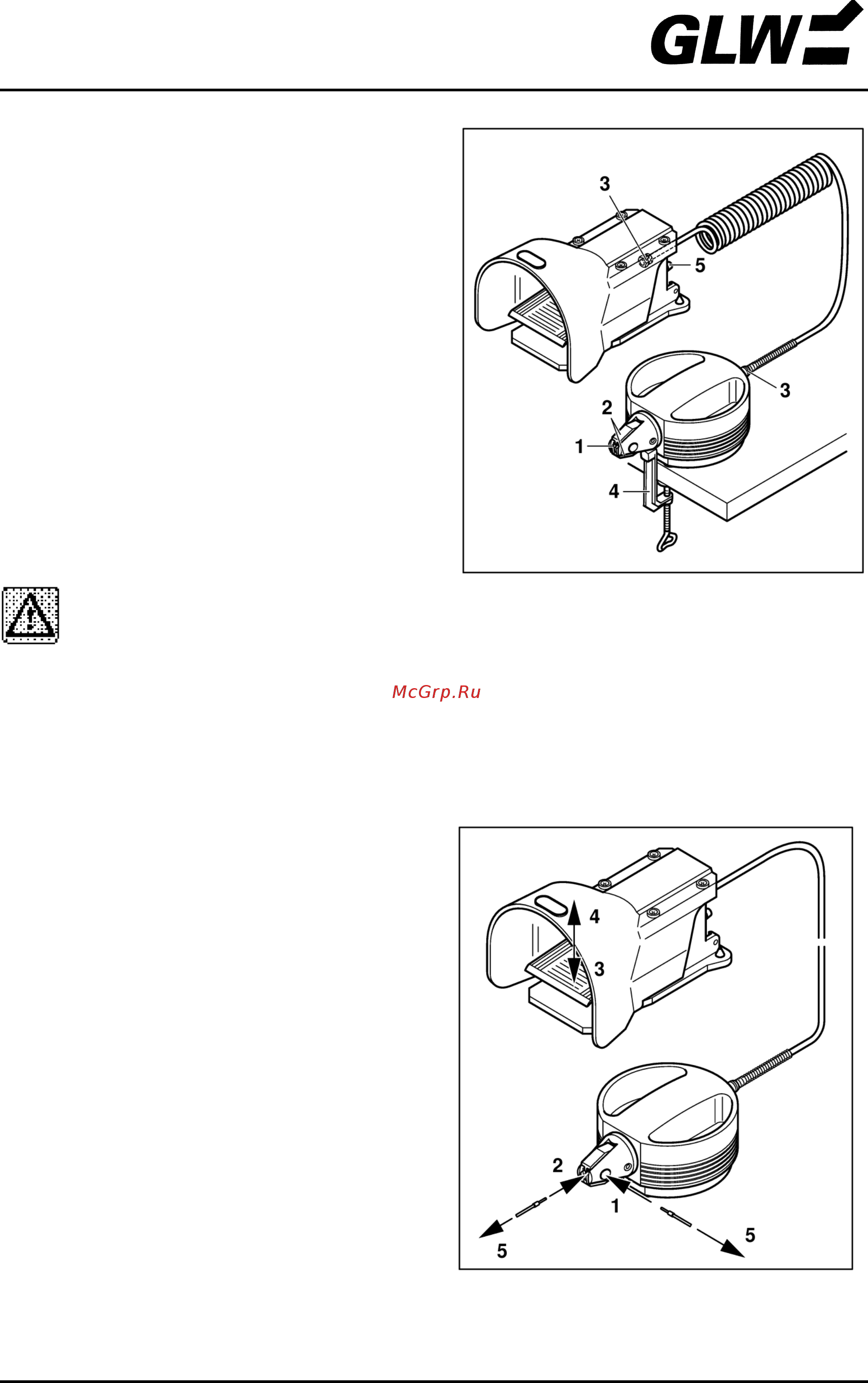

Рисунок 2 Ввод в эксплуатацию

Рисунок 3 Эксплуатация
