УХОД AC 25T

6 05/10

Перед разборкой инструмента AC 25T следует отсоединить шланг

подачи сжатого воздуха от компрессора!

Очистка

• Выкрутить болт с внутренним

шестигранником (1).

• Извлечь опрессовочные губки (2).

• Очистить опрессовочные губки (3)

и слегка смазать ось шарнира (4).

• Вставить опрессовочные губки (5).

• Завинтить болт с внутренним

шестигранником (6).

Смазка

• Отвинтить головку крим пер а (1).

• Снять пружину (2) и поршень (3).

• Смазать два рычага опрессовочных

губок (4).

• Вставить рычаги опрессовочных губок

и пружину.

• Вставить головку кримпера и крепко

завинтить (5).

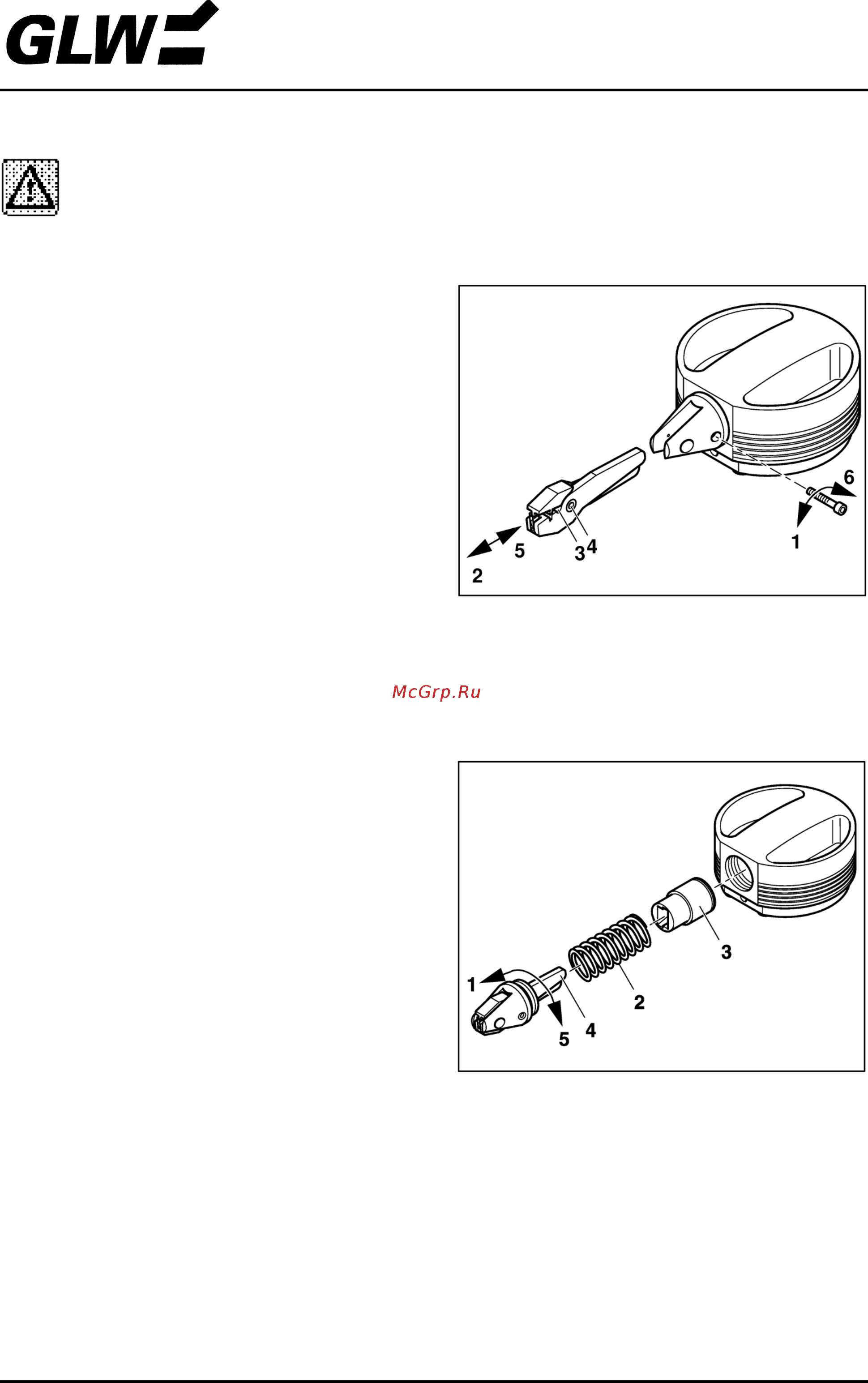

Рисунок 4 Очистка

Bild 4 Reinigen

Рисунок 5 Смазка
