5

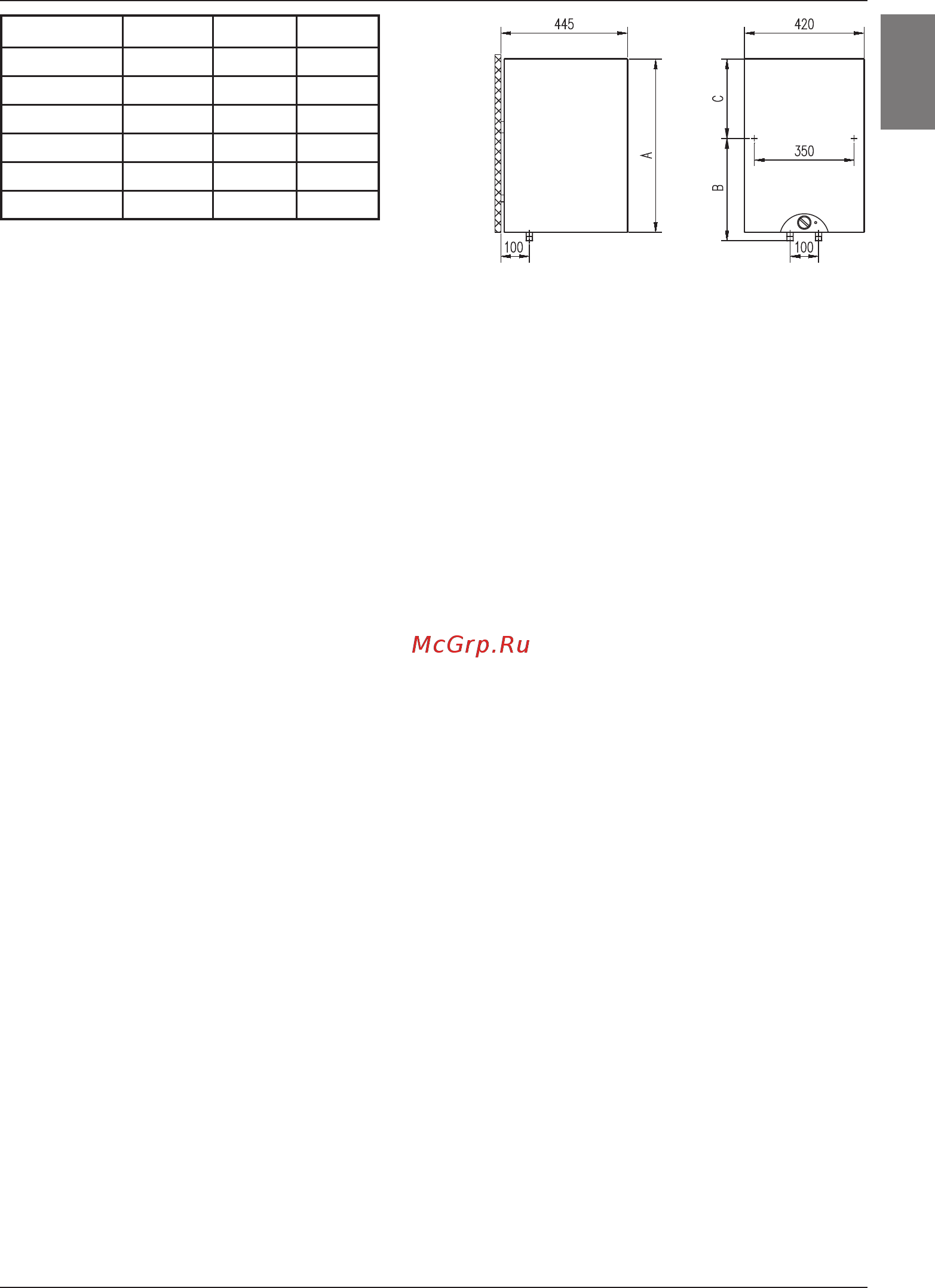

Priključne in montažne mere grelnika [mm]
PRIKLJUČITEV NA VODOVODNO OMREŽJE
Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode
je označen modro, odvod tople vode pa rdeče.
Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem
priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem
pa dovoljuje samo eno odjemno mesto. Glede na izbrani sistem priključitve morate
nabaviti tudi ustrezne mešalne baterije. Pri odprtem, netlačnem sistemu je treba
pred grelnik vgraditi protipovratni ventil, ki preprečuje iztekanje vode iz kotla, če
v omrežju zmanjka vode. Pri tem sistemu priključitve morate uporabiti pretočno
mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to
pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja
na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le
pokvarite.
Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti
tlačne mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno
treba vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v
kotlu za več kot 0,1 MPa nad nominalnim. Pri segrevanju vode v grelniku se tlak
vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje
vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz
odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko
lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena
pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol
in v okolju, kjer ne zmrzuje.
V primeru, da zaradi neustrezno izvedene inštalacije nimate možnosti, da bi
kapljajočo vodo iz varnostnega ventila speljali v odtok, se lahko kapljanju izognete
z vgradnjo ekspanzijske posode volumna 3l na dotočni cevi grelnika.
Za pravilno delovanje varnostnega ventila morate sami izvajati redne kontrole
vsakih 14 dni. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila
(odvisno od tipa ventila) odpreti iztok iz varnostnega ventila. Pri tem mora priteči
skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben.
SLO
A B C
OTG 30 510 310 235
OTG 50 690 470 250
OTG 65 820 605 245
OTG 80 950 735 245
OTG 100 1125 900 255
OTG 120 1300 900 430
