VIRTUBE располагает множеством коммутационных разъ-

емов, позволяющих решить различные творческие задачи.

Ниже приведен пример, показывающий, насколько VIRTUBE

универсален в работе.

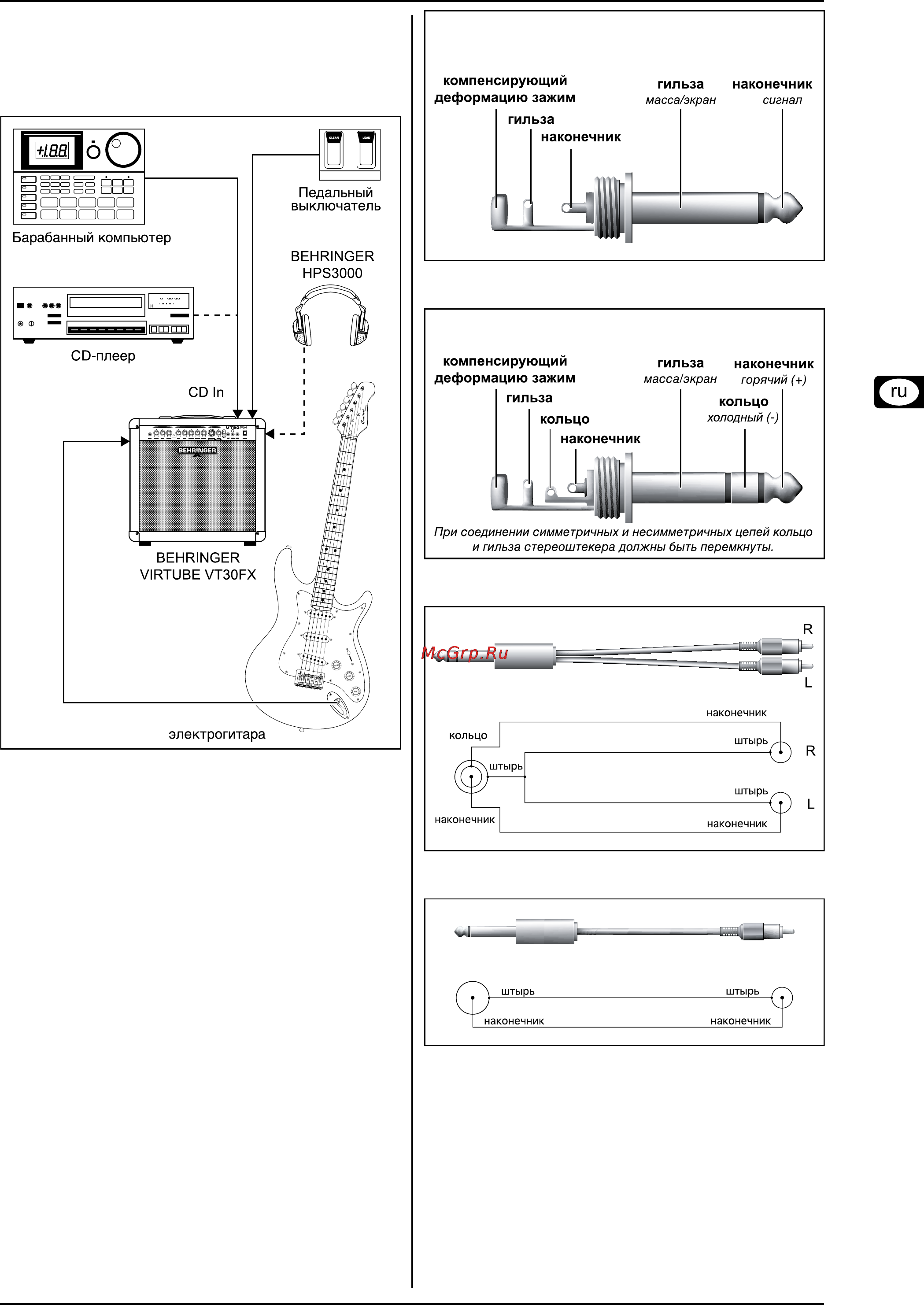

Стадартный сетап с VT30FXРис. 3.1:

Для репетиций с группой или упражнений дома скоммутируйте

VIRTUBE как показано на рисунке 3.1. Подключите проигры-

ватель компакт-дисков или драм- компьютер ко входу CD IN.

Для упражнений с наушниками, вставтьте штекер наушников

в гнездо LINE OUT/PHONES. Внутренний динамик при этом

автоматически отключается. Соедините прилагаемый ножной

переключатель с гнездом FOOTSWITCH на VIRTUBE. С по-

мощью педали CHANNEL Вы можете переключать каналы,

а с помощью педали IN/OUT – включать и выключать эффект

(только у VT30FX).

Установка4.

Аудиовходы и выходы BEHRINGER VIRTUBE выполнены на

6,3-мм стереоджеках. Исключение составляет инструменталь-

ный вход INPUT, выполненный на моноджеке. Дополнительную

информацию об этом можно найти в главе 5 “Технические

характеристики”.

Установка и обслуживание устройства могут выпол- +

няться только квалифицированным персоналом.

Обратите внимание на то, чтобы во время установки

и эксплуатации пользователь был заземлен, так как

иначе устройство может быть повреждено электро-

статическим разрядом.

Несимметричное соединение через 6,3-мм TS-разъем

6,3-мм моноштекерРис. 4.1:

Симметричное соединение через 6,3-мм TRS-разъем

6,3-мм стереоштекерРис. 4.2:

Переходник для стереоРис. 4.3:

Переходник для моноРис. 4.4:
