8 21
ное покрытие. Для обеспечения правильной сбор-
ки и работы снимите защитное покрытие уайт-спи-
ритом с помощью мягкой салфетки. Растворители
могут повредить поверхность. Для очистки окра-
шенных, пластмассовых и резиновых деталей ис-
пользуйте мыло и воду. Тщательно протрите все
детали чистой сухой салфеткой и слегка смажьте
жидким маслом все металлические неокрашенные
поверхности.
6.3. При монтаже и перемещении станка рекомендуется
использовать подъемные механизмы и стропы грузопо-
дъемностью не менее 300 кг.
6.4. Перемещение станка грузоподъемными механизма-
ми производите согласно схеме строповки.
7. УСТРОЙСТВО СТАНКА

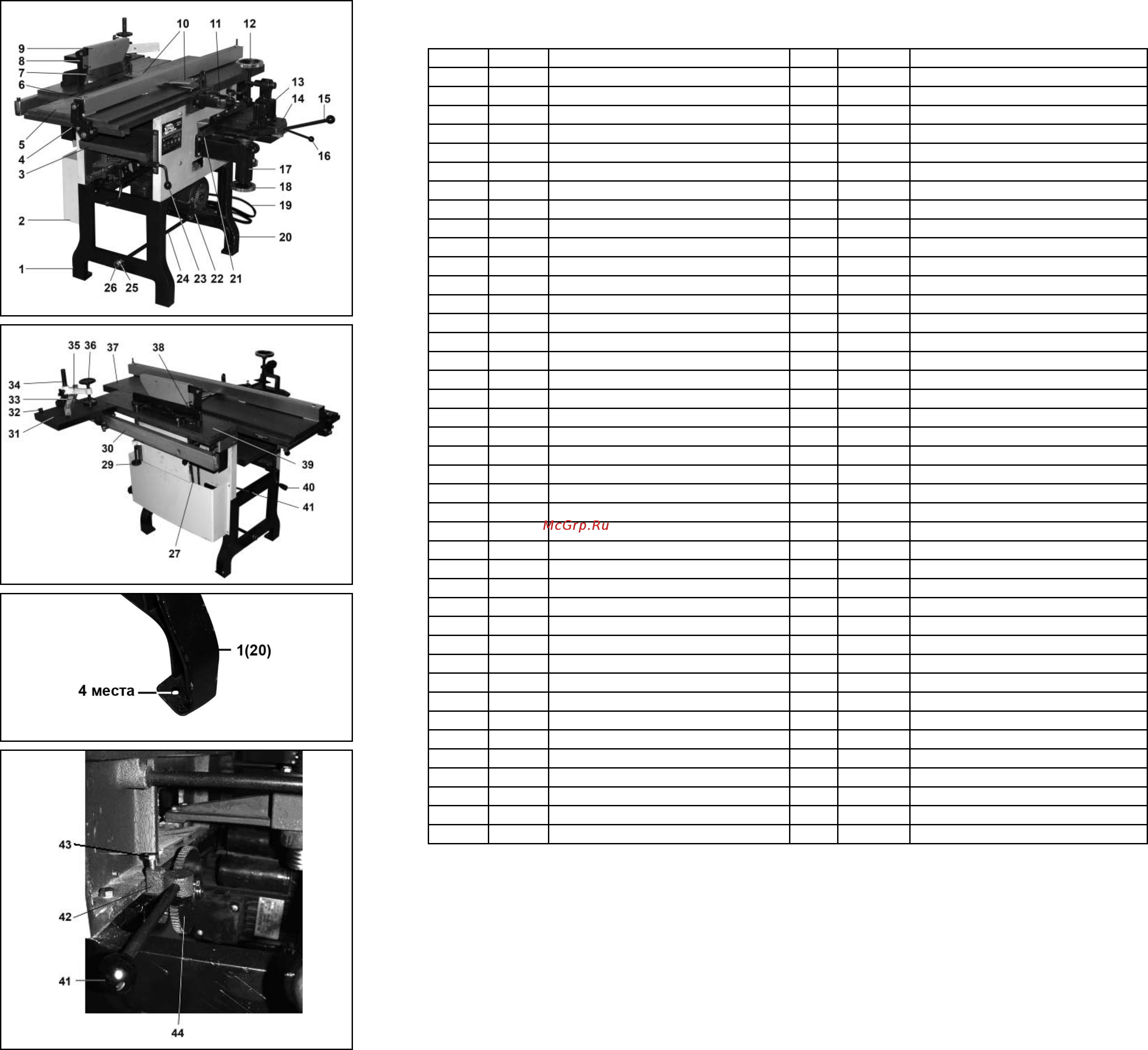

7.1. Станок состоит из следующих сборочных единиц и
деталей (Рис.2, 3)
1. Стойка
2. Кожух защитный
3. Рабочий стол (рейсмуса)
4. Фланец
5. Стол приёмный (строгальный)
6. Направляющая планка
7. Диск пильный
8. Рассекатель
9. Кожух защитный
10. Планка защитная
11. Держатель (пазовальной насадки)
12. Прижимное устройство
13. Стойка упорная
14. Стол подвижный (суппорт)
15. Ручка (поперечного перемещения суппорта)
16. Ручка (продольного перемещения суппорта)
17. Стойка
18. Маховик (вертикального перемещения суппорта)
19. Шнур питания
20. Стойка (с эл. двигателем)
21. Направляющая
22. Электродвигатель
23. Рычаг фиксации
24. Шпилька - стяжка
25. Шайба
26. Гайка
27. Цепь
29. Винт регулировочный
30. Направляющая
31. Стол подвижный (распиловочный)
32. Винт упорный
33. Планка упорная
34. Стойка
35. Прижимное устройство
36. Маховик (прижимного устройства)
37. Стол подачи (строгальный)
38. Направляющий упор
39. Стол распиловочный
40. Ручка (установки высоты стола рейсмуса)
41. Ручка (включения автоподачи)
8. СБОРКА
ВНИМАНИЕ! НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ
СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И
ВСЕХ ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТС-
ТВИИ С ДАННЫМ РУКОВОДСТВОМ.
Рис. 2
Рис. 3
Рис. 4
Рис. 5
ДЕТАЛИ СБОРКИ «КОРВЕТ 321»
*- позиция по схеме сборки
Схема 2
№* новый Наименование №* новый Наименование
1 132631 Стол В1 132672 Штифт
2 132632 Планка В2 132673 Винт
3 132633 Рычаг В3 132674 Болт
4 132634 Накладка В4 132675 Рукоятка
5 132635 Шкала В5 132676 Болт
6 132636 Кулачёк В6 132677 Болт
7 132637 Стяжка В7 132678 Болт
8 132638 Колесо зубчатое В8 132679 Болт
9 132639 Крышка В9 132680 Винт
10 132640 Панель боковая В10 132681 Болт
11 132641 Держатель В11 132682 Болт
12 132642 Втулка В12 132683 Болт
13 132643 Колесо зубчатое В13 132684 Гайка
14 132644 Втулка (шлицевая) В14 132685 Шпонка
14А 132645
Ось В15 132686 Винт
14В 132646 Ручка В17 132687 Винт
14С 132647 Рукоятка В18 132688 Болт
16 132648 Рычаг В19 132689 Гайка
17 132649 Пружина В20 132690 Болт
18 132650 Втулка В21 132691 Болт
19 132651 Шайба В23 132692 Кольцо стопорное
20 132652 Колесо В24 132693 Подшипник
20А 132653 Шайба В25 132694 Шпонка
21 132654 Винт ходовой В26 132695 Кольцо стопорное
22 132655 Панель боковая В27 132696 Болт
23 132656 Вал-шестерня В28 25687 Ремень передачи
24 132657 Корпус В29 132697 Болт
25 132658 Втулка B30 132698 Болт
26 132659 Шкив B31 132699 Рукоятка
27 132660 Бобышка B32 132700 Болт
28 132661 Втулка B33 132701 Болт
29 132662 Ручка B35 132702 Гайка
30 132663 Винт B36 132703 Шпонка
31 132664 Вал B37 132704 Цепь
32 132665 Кольцо B38 132705 Болт
33 132666 Втулка B39 132706 Кольцо стопорное
34 132667 В40 132707 Эл. провод
35 132668 Шайба В42 132708 Эл. провод
36 132669 Колесо зубчатое В43 132709 Болт
37 132670 Корпус (пускателя) В44 132710 Магнитный пускатель
38 132671 Вставка
